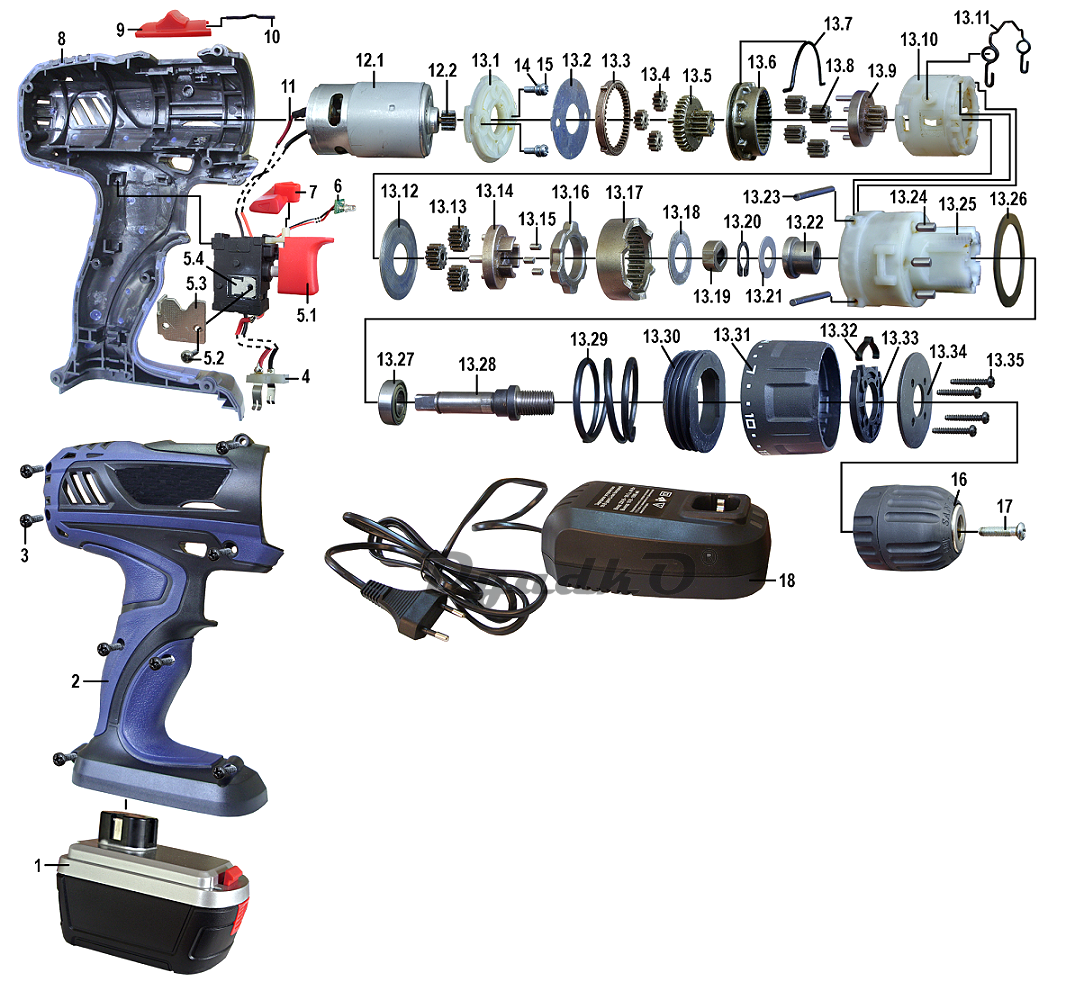

Схема ДИОЛД ДЭА-18ЛИ-01

1 Батарея аккумуляторная 18 В, 1,5 А/час
2,8 Полуручки правая и левая
3 Винт 3х14 саморез
4 Контактное устройство в сборе с проводниками выводными
5 Выключатель в сборе
5.1 выключатель FA021А-16 7,2х24Vd.c.16A μ 5E4
5.2 винт 3х12 саморез
5.3 радиатор
5.4 транзистор
6 Плата подсветки
7 Клавиша реверса
9 Переключатель скорости
10 Фиксатор
11 Проводник выводной
12 Электрический двигатель в сборе
12.1 электрический двигатель HRS-550S 18V
12.2 шестерня двигателя z=12
13 Редуктор в сборе
13.1 фланец
13.2 шайба специальная
13.3 втулка зубчатая узкая
13.4 шестеренка Øнар.=8,8, z=11, h=4
13.5 муфта-шестерня
13.6 втулка зубчатая широкая
13.7 скоба
13.8 шестеренка Øнар.=7,5, z=9, h=7,5
13.9 муфта-шестерня
13.10 корпус
13.11 скоба переключателя
13.12 шайба Øвн.=32; Øвнут.=12,7; S=0,6
13.13 шестеренка Øнар.=10,8, z=13, h=6
13.14 муфта
13.15 ролик Ø3х4,9
13.16 втулка фигурная
13.17 втулка зубчатая
13.18 шайба Øвн.=23; Øвнут.=12; S=0,5
13.19 втулка шпинделя
13.20 кольцо стопорное Ø8
13.21 шайба Øвн.=17; Øвнут.=8,4; S=0,5
13.22 втулка
13.23 ось Ø2,5х29
13.24 ролик Ø4х9,2
13.25 корпус редуктора
13.26 кольцо Øвн. =35,9; Øвнут.=26; S=0,8
13.27 подшипник 688 Z (8х16х5)
13.28 шпиндель
13.29 пружина (31,1х19х2.5)
13.30 втулка резьбовая
13.31 втулка регулировочная
13.32 фиксатор
13.33 фланец
13.34 пластина
13.35 винт 3х18 саморез
14 Шайба пружинная 3
15 Винт м3х8
16 Патрон
17 Винт М5х18 с левой резьбой
18 Зарядное устройство батарей с блоком питания
Позиции в сборе:
_ Выключатель в сб. (п.4,5,11)
