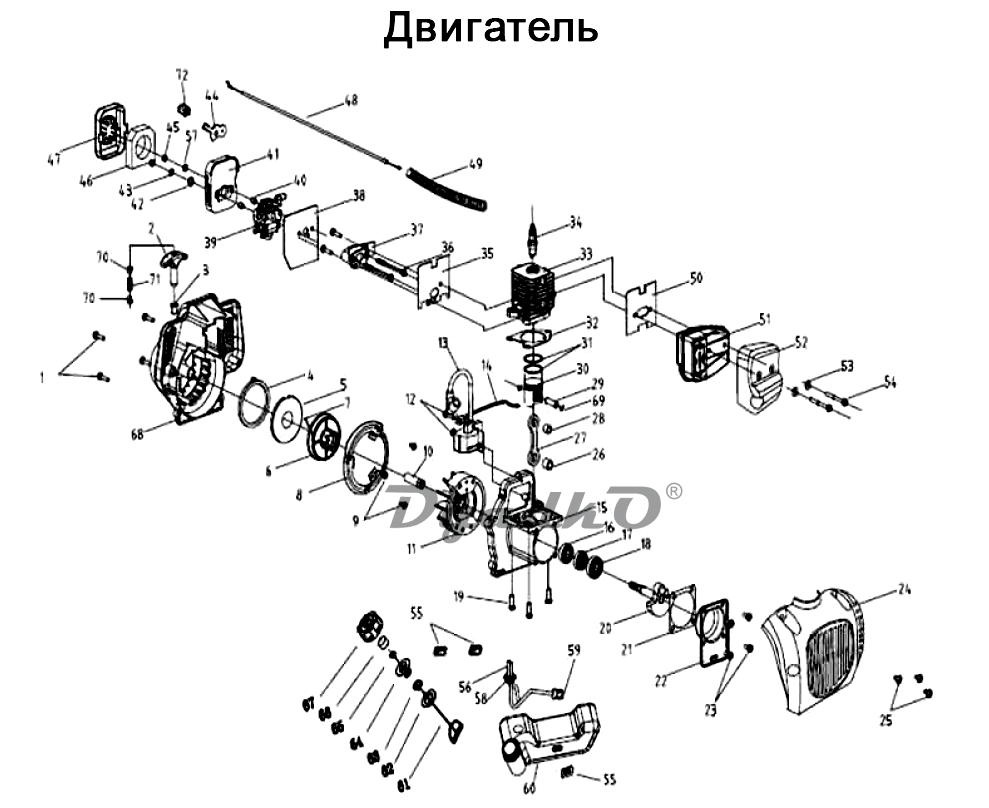

Схема КАЛИБР БК-1100 АМФ (VL) Двигатель

1 Винт M5*20L
2 Рукоятка пусковая стартера
3 Втулка шнура стартёра бронзовая
4+5 Пружина спиральная стартёра с крышкой
4 Пружина спиральноя стартера
5 Крышка пружины стартера
6 Барабан стартера
7 Шнур пусковой
8 Кольцо центрирующее
9 Винт М4х12
10 Втулка-проставка
11 Магнето-ротор
12 Болт М5х23
13 Катушка зажигания (I провод низкого напряжения)
14 Втулка резиновая крепления провода высокого напряжения
15 Картер двигателя
16 Подшипник 6001 /Р63 (28* 12) коленвала
17 Сальник 17x28x7
18 Подшипник 6201/Р6 (32x12)
19 Болт М6Х20
20+26+27 Механизм кривошипо-шатунный в сборе
20 Вал коленчатый
21 Прокладка картера
22 Крышка картера
23 Винт М5х 151-
24 Кожух двигателя
25 Винт М5х16
26 Подшипник НК1013 (10x14x13) игольчатый
27 Шатун
28 Подшипник НК0810 (8x12x10) игольчат.
29 Палец поршневой L=26; 08
30 Поршень 036
31 Кольцо поршневое 036 (комплект 2 шт.)
32 Прокладка цилиндра
33 Цилиндр 036
34 Свеча зажигания (2-х такта, двигатели)
35 Прокладка впускного коллектора
36 БолтМ5х708
37 Коллектор впускной
38 Прокладка карбюратора
39 Карбюратор
40 Втулка направляющая
41+46+47 Фильтр воздушный в сборе
41 Основание фильтра воздушного
42 Пружина
43 Шайба
44 Заслонка воздушная (в карбюраторе)
45 Гайка М5
46 Элемент возд.фильтра
47 Крышка фильтра воздушного
48 Трос управления дроссельной заслонкой
49 Оболочка троса
50 Прокладка глушителя
51 Глушитель
52 Кожух глушителя
53 Шайба М5х18
54 Винт M5x33L
55 Амортизатор топливного бака
56 Топливопровод входной
56а Топливопровод выходной
58 Уплотнение резиновое крепления топливопроводов
59 Фильтр топливный
60 Бак топливный
61...67 Крышка топливного бака в сборе
61 Якорь крышки
62 Прокладка
63 Седло клапана
64 Гнездо клапана
65 Клапан топливной крышки
66 Фильтр крышки топл.бака
67 Крышка топливного бака
68 Чехол стартёра
69 Кольцо стопорное пальца поршня 08мм
70 Фиксатор шнура пускового
71 Пружина
72 Рычаг воздушной заслонки (в карбюраторе)
Двигатель WL1E36F (объем 29,7 см*)
б/п Стартер ручной в сборе
