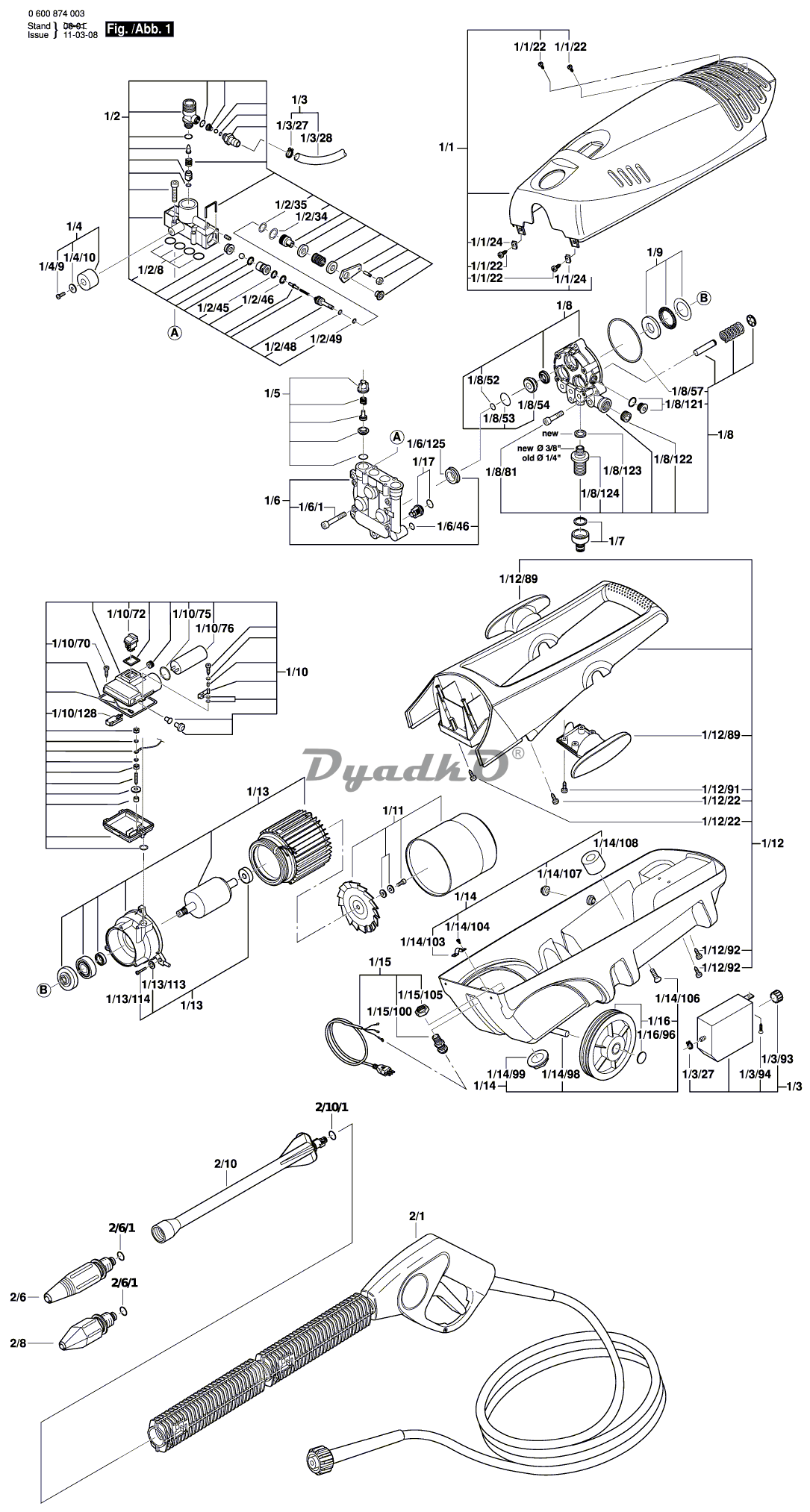

Схема BOSCH Aquatak 1300 SI (0600874003)

1/14/98 ШПИНДЕЛЬ
1/1/22 болт 4,8x22 C/R ZN
1/1/24 УПОРНЫЙ ЛИСТ
1/2 ГОЛОВКА УПРАВЛЕНИЯ
1/2/8 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
1/2/34 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 12,42x1,78 MM
1/2/35 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 14,0x1,78 MM
1/2/45 ОТКРЫТЫЙ ДИСК
1/2/46 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 8,73x1,78 MM
1/2/48 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
1/2/49 ОТКРЫТЫЙ ДИСК
1/3 ЕМКОСТЬ
1/3/27 СКОБА 9,3-9,9
1/3/28 ТРУБА
1/3/93 ЗАКРЫВАЮЩАЯ КРЫШКА
1/3/94 болт 4,2x13
1/4 КОМПЛЕКТ ДЕТАЛЕЙ
1/4/9 болт M6x20
1/4/10 ОТКРЫТЫЙ ДИСК 6,4x16,3x1
1/5 КЛАПАН
1/6 ГОЛОВКА ЦИЛИНДРА
1/6/1 болт M6x35
1/6/46 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 8,73x1,78 MM
1/6/125 ПЛОМБА ЗАМКА 12x22x5
1/6/126 ПЛОМБА ЗАМКА
1/7 ПРИСОЕДИНИТЕЛЬНЫЙ РЕЗЬБОВ
1/8 КОРПУС
1/8/52 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
1/8/53 ПЛОМБА ЗАМКА
1/8/54 ВТУЛКА ПОДШИПНИКА
1/8/57 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 80,60x2,62
1/8/81 болт M6x30 ZINC.
1/8/121 ЗАКРЫВАЮЩИЙ КОЛПАЧОК
1/8/122 ЗАКРЫВАЮЩИЙ КОЛПАЧОК
1/8/123 ОТКРЫТЫЙ ДИСК D.13x19x1,5
1/8/124 ШТУЦЕР НАПОРНОЙ ТРУБЫ 1/4\"-3/4\"
1/12/92 болт 5x30
1/13/113 ОТКРЫТЫЙ ДИСК 6x12x1,2
1/13/114 болт M6x22
1/14/99 гайка 3/4 FLANG.NYL
1/14/103 ЗАЖИМ
1/14/104 болт 4;8x16 ZINC
1/14/106 болт M8x30
1/14/107 ПРОКЛАДОЧНОЕ КОЛЬЦО 20x12,5
1/14/108 ПРОКЛАДОЧНОЕ КОЛЬЦО
1/15/100 КАБЕЛЬНЫЙ ЗАЖИМ
1/15/105 гайка
1/16/96 ЗАКРЫВАЮЩИЙ КОЛПАЧОК
1/17 КЛАПАН
1/9 ШАРИКОПОДШИПНИК
1/10 ВЫКЛЮЧАТЕЛЬ
1/10/70 болт 3,9x16
1/10/72 ВЫКЛЮЧАТЕЛЬ 16A
1/10/75 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 37,82x1,78
1/10/76 ПОМЕХОПОДАВЛЯЮЩИЙ КОНДЕНС
1/10/128 ВЫКЛЮЧАТЕЛЬ 20A
1/11 КОМПЛЕКТ ДЕТАЛЕЙ
1/12 КОРПУС
1/12/22 болт 4,8x22 C/R ZN
1/12/89 Рукоятка основная
1/12/91 болт 4x16
1/16 КОЛЕСО
1/14 КОРПУС
1/1 ЗАЩИТНАЯ КРЫШКА
1/13 ЭЛЕКТРОМОТОР
1/15 СЕТЕВОЙ КАБЕЛЬ
2/1 Рукоятка основная
2/6 СТРУЙНАЯ ТРУБА
2/6/1 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
2/8 СОПЛО
2/10 ТРУБА УДЛИНИТЕЛЬ
2/10/1 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
болт 4,8x22 C/R ZN
Корпус штекера 3/8\"-3/4\"
