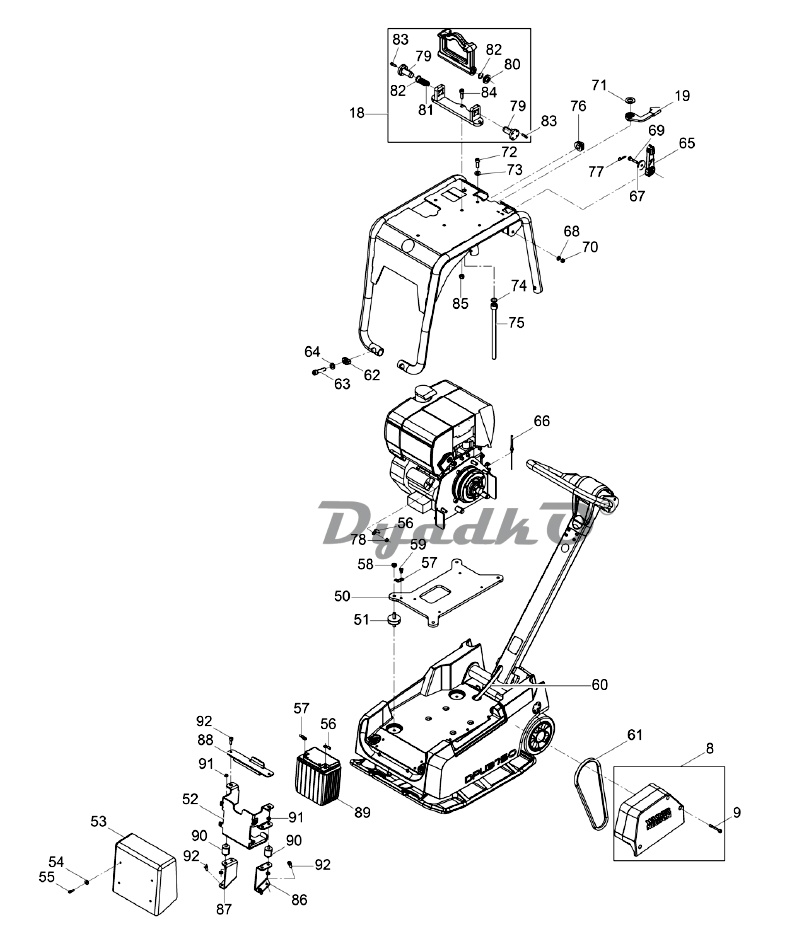

Схема WACKER NEUSON DPU 3750 Hts (5000610322) Revision 100 Vibration Plate

8 Belt guard Riemenschutz
9 Screw Dünnschaftschraube M 8x 55
17 Protective frame Schutzrahmen
18 Jack Ring cpl. Kranöse kpl.
19 Carrier cpl. Klaue kpl.
50 Engine Support Motorträger
51 Shockmount Puffer
52 Kit-battery box Batteriekasten kpl.
53 Battery protection Batterieschutz
54 Flat washer Scheibe 6 ISO7093
55 Cheese head screw Zylinderschraube M6 x 20 10Nm/7ft.lbs ISO4762
56 Positive cable Pluspolleitung
57 Negative cable Minuspolleitung
58 Hexagon nut Sechskantmutter M10 DIN934
59 Cheese head screw Zylinderschraube M8 x 12 25Nm/18ft.lbs ISO4762
60 Hose pipe Schlauchleitung
61 Narrow V-belt Schmalkeilriemen DIN7753
62 Bolt Bolzen
63 Cheese head screw Zylinderschraube M12 x 50 86Nm/63ft.lbs ISO4762
64 Lock washer Sicherungsscheibe HS12
65 Governor lever Regulierhebel
66 Bowden cable Bowdenzug
67 Washer Scheibe M8 x 1,5in
68 Lockwasher Spannscheibe 8 DIN6796
69 Hexagonal head cap screw Sechskantschraube M8 x 40 25Nm/18ft.lbs DIN931
70 Hexagon nut Sechskantmutter M8 DIN980
71 Flat washer Scheibe 20 ISO7090
72 Cheese head screw Zylinderschraube M10 x 30 49Nm/36ft.lbs ISO4762
73 Lockwasher Spannscheibe 10 DIN6796
74 O-ring O-Ring 16,3 x 2,4
75 Adapter Ablaufstutzen
76 Shockmount Puffer
77 Spring pin Federstecker
78 Hexagon nut Sechskantmutter M8 ISO4032
79 Axle Achse
80 Friction disc Reibscheibe
81 Compression spring Druckfeder
82 O-ring O-Ring
83 Cheese head screw Zylinderschraube M6 x 2010Nm/7ft.lbs ISO4762
84 Cheese head screw Zylinderschraube M10x 30 ISO4762
85 Hexagon nut Sechskantmutter M10 DIN980
86 Angle Winkel
87 Angle Winkel
88 Bar cpl. Leiste kpl.
89 Battery Batterie
90 Shockmount Puffer
91 Hexagon nut Sechskantmutter M8 ISO4032
92 Cheese head screw Zylinderschraube M8 x 20 25Nm/18ft.lbs ISO4762
