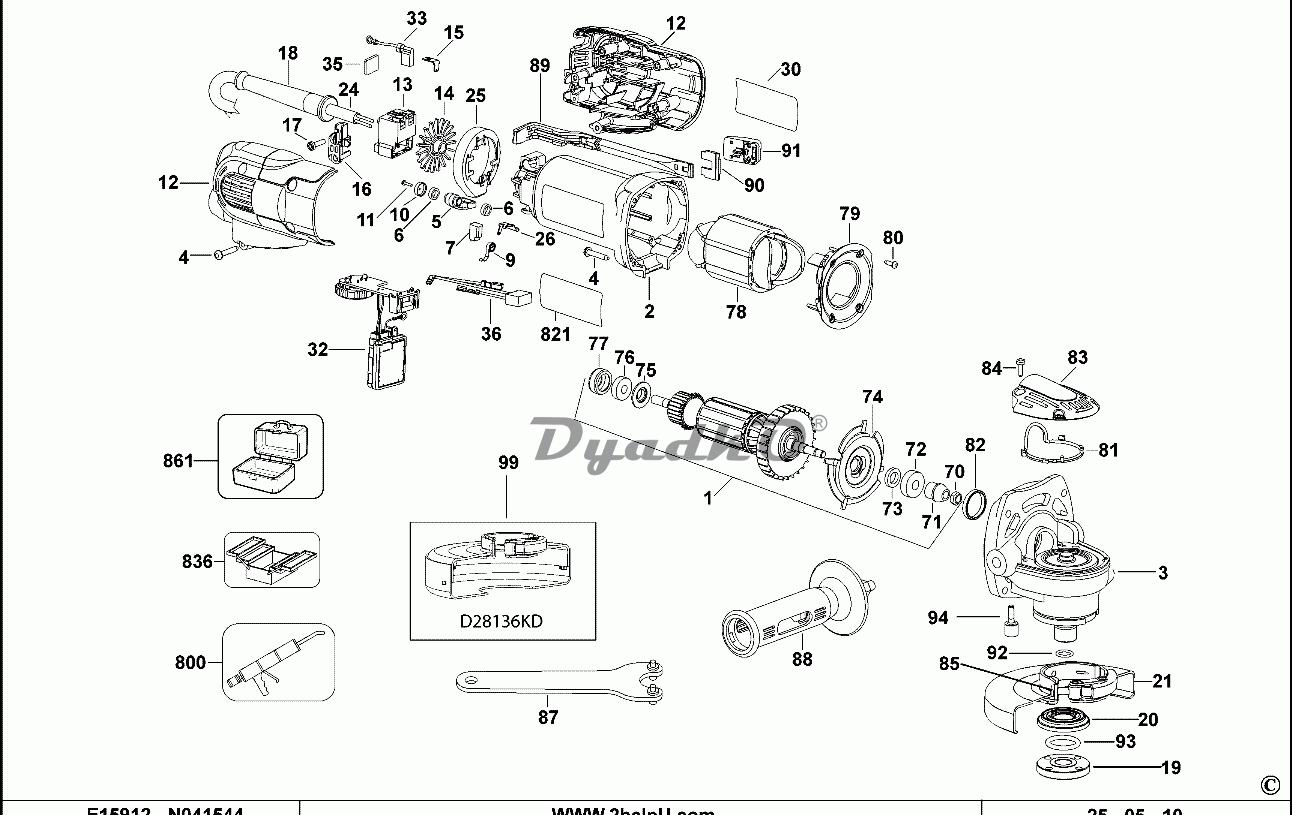

Схема DEWALT D28136 D28136 (Type 2)

1  ЯКОРЬ 230 В
2  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
3  КОРПУС РЕДУКТОРА В СБОРЕ
4  ПЛАСТМАССОВЫЙ ВИНТ M4 x 22 - T15
5  РЫЧАГ
6  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
7  ПАРА ЩЁТОК 230 В 640491-03 x 2
9  ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
10  КОЛПАЧОК ЩЁТКИ
11  ВИНТ M1.8 x 8
12  РУЧКА, SA
13  ВЫКЛЮЧАТЕЛЬ
14  СЕПАРАТОР
15  КЛЕММА
16  ЗАЖИМ ШНУРА ПИТАНИЯ
17  ВИНТ M3.5 x 16
18  ЗАЩИТА ШНУРА ПИТАНИЯ
19  НАРУЖНЫЙ ФЛАНЕЦ M14
20  ВНУТРЕННИЙ ФЛАНЕЦ SA
21  ОГРАЖДЕНИЕ, В СБОРЕ 125mm - Type 27
24  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
25  ОТРАЖАТЕЛЬ
26  КЛЕММА
30  ЯРЛЫК ПРОИЗВОДИТЕЛЯ
32  МОДУЛЬ УПРАВЛЕНИЯ SA
33  ВЫВОД SA
35  УПЛОТНЕНИЕ
36  КОНДЕНСАТОР SA
70  ГАЙКА M6
71  ВЕДУЩАЯ ШЕСТЕРНЯ 9 TOOTH
72  ПОДШИПНИК 608LLU CW
73  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
74  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
75  ШАЙБА
76  ПОДШИПНИК 607 (7 x 19 x 6)
77  ВТУЛКА
78  ОБМОТКА ВОЗБУЖДЕНИЯ 230 В
79  ДЕФЛЕКТОР ВЕНТИЛЯТОРА
80  ВИНТ M3 x 9 - T10
81  ПРОКЛАДКА
82  ВТУЛКА
83  КРЫШКА КОРПУСА РЕДУКТОРА
84  ВИНТ
85  ВИНТ M5 X 0.8 X 18
87  ГАЕЧНЫЙ КЛЮЧ
88  БОКОВАЯ РУЧКА
89  ЗВЕНО
90  БЛОКИРОВКА ШИНЫ
91  КНОПКА ПУСК
92  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
93  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
94  ВИНТ
99  ОГРАЖДЕНИЕ, В СБОРЕ 125mm - Type 1
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
821  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
836  ДРАЙВЕР T6
861  НАБОР ИНСТРУМЕНТОВ
