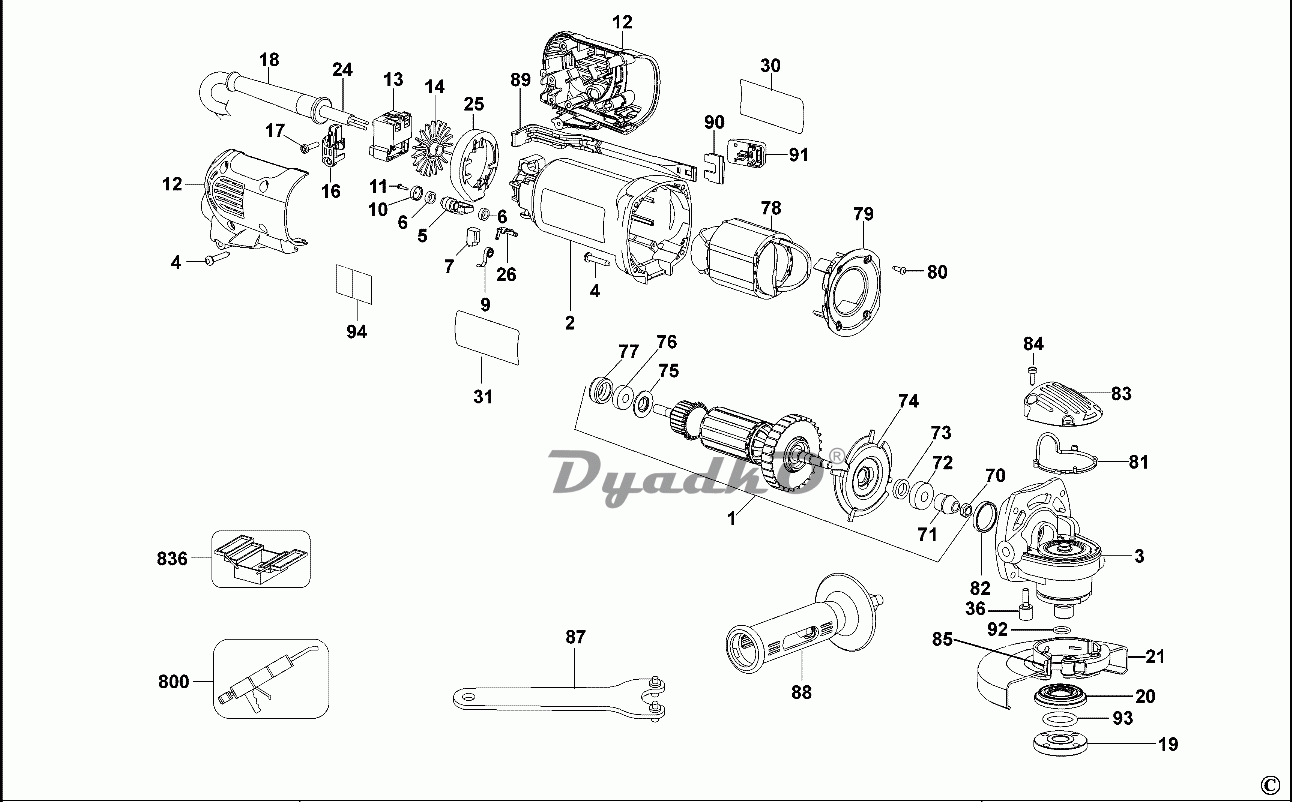

Схема DEWALT D28135 D28135 (Type 4)

1  ЯКОРЬ 230 В
2  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
3  КОРПУС РЕДУКТОРА В СБОРЕ
4  ПЛАСТМАССОВЫЙ ВИНТ M4 x 22 - T15
5  РЫЧАГ
6  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
7  ПАРА ЩЁТОК 230 В 640491-03 x 2  фото аналога
9  ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
10  КОЛПАЧОК ЩЁТКИ
11  ВИНТ M1.8 x 8
12  РУЧКА, SA
13  ВЫКЛЮЧАТЕЛЬ
14  СЕПАРАТОР
16  ЗАЖИМ ШНУРА ПИТАНИЯ
17  ВИНТ M3.5 x 16
18  ЗАЩИТА ШНУРА ПИТАНИЯ
19  НАРУЖНЫЙ ФЛАНЕЦ M14
20  ВНУТРЕННИЙ ФЛАНЕЦ SA
21  ОГРАЖДЕНИЕ, В СБОРЕ 125mm - Type 27
24  КАБЕЛЬ
25  ОТРАЖАТЕЛЬ
26  КЛЕММА
30  ЯРЛЫК ПРОИЗВОДИТЕЛЯ
31  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
36  ВИНТ
70  ГАЙКА
71  ВЕДУЩАЯ ШЕСТЕРНЯ
72  ПОДШИПНИК
73  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
74  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
75  ШАЙБА
76  ПОДШИПНИК 607 (7 x 19 x 6)
77  ВТУЛКА
78  ОБМОТКА ВОЗБУЖДЕНИЯ 230 В
79  ДЕФЛЕКТОР ВЕНТИЛЯТОРА
80  ВИНТ M3 x 9 - T10
81  ПРОКЛАДКА
82  ВТУЛКА
83  КРЫШКА КОРПУСА РЕДУКТОРА
84  ВИНТ
85  ВИНТ M5 X 0.8 X 18
87  РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ
88  БОКОВАЯ РУЧКА
89  ЗВЕНО
90  БЛОКИРОВКА ШИНЫ
91  КНОПКА ПУСК
92  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
93  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
94  ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
836  ДРАЙВЕР T6
