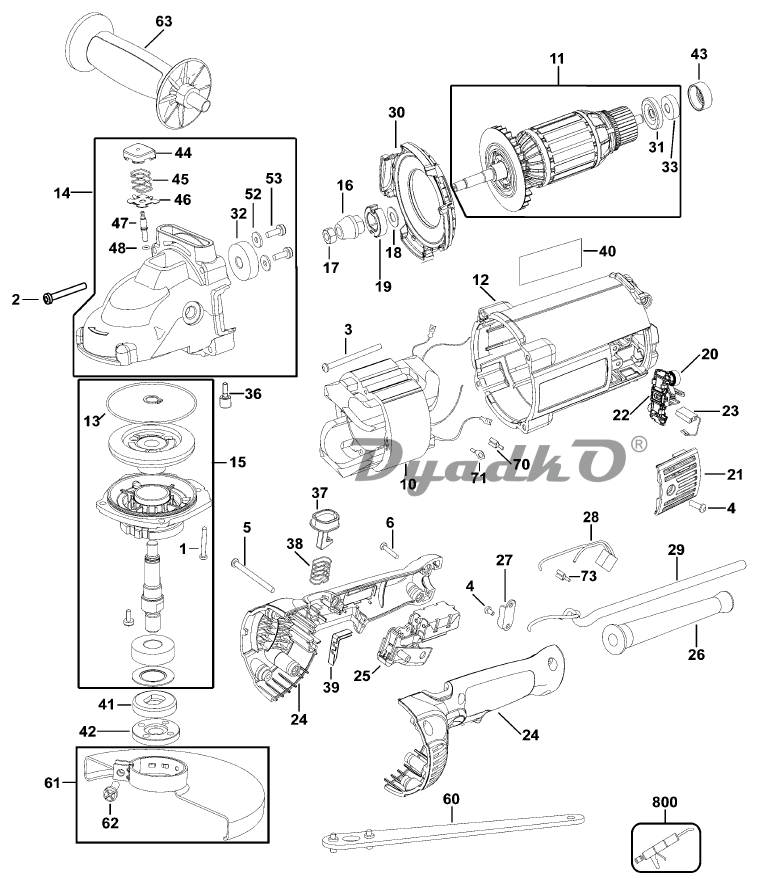

Схема DEWALT D28490 D28490 (Type 3)

1 ВИНТ M5 * 16mm T25
2 ВИНТ
3 ВИНТ 4.55 * 60 T20
4 ВИНТ, ВРЕМ.
5 ВИНТ M4 x 50 T20
6 ВИНТ M4.55X22 T20
10 ОБМОТКА ВОЗБУЖДЕНИЯ 230 В RU
11 ЯКОРЬ 230 В RU
12 КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
13 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
14 КОРПУС РЕДУКТОРА В СБОРЕ
15 КРЫШКА КОРПУСА РЕДУКТОРА В СБО
16 ВЕДУЩАЯ ШЕСТЕРНЯ 6K
17 ГАЙКА
18 ШАЙБА
19 МАНЖЕТА
20 ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
21 КРЫШКА ЩЁТКИ
22 ЩЁТКОДЕРЖАТЕЛЬ SA
23 ПАРА ЩЁТОК RU
24 КОЖУХ И КОРПУС RU
25 ВЫКЛЮЧАТЕЛЬ SA RU
26 ЗАЩИТА ШНУРА ПИТАНИЯ
27 ЗАЖИМ ШНУРА ПИТАНИЯ
28 КОНДЕНСАТОР 230 VOLT RU
29 КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) RU
30 ДЕФЛЕКТОР ВЕНТИЛЯТОРА
31 ЭКРАН
32 ПОДШИПНИК
33 ПОДШИПНИК
33 ПОДШИПНИК
36 ВИНТ
37 КНОПКА РАЗБЛОКИРОВКИ
38 ПРУЖИНА
39 КРЫШКА
40 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМ PFRU RU
40 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМ LIRU RU
40 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМ LAKA RU
41 ВНУТРЕННИЙ ФЛАНЕЦ
42 НАРУЖНЫЙ ФЛАНЕЦ
43 ИЗОЛИРУЮЩАЯ ВТУЛКА
44 КОЛПАЧОК
45 ПРУЖИНА
46 ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
47 ШТИФТ
48 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
52 ШАЙБА
53 ВИНТ
60 РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ
61 ОГРАЖДЕНИЕ, В СБОРЕ 230mm - Type 27
62 ВИНТ
63 БОКОВАЯ РУЧКА
70 КЛЕММА
71 КЛЕММА
73 КЛЕММА
800 КОНСИСТЕНТНАЯ СМАЗКА 50 Г Rheolube 380G1
800 КОНСИСТЕНТНАЯ СМАЗКА 50 Г Rheolube 380G1
