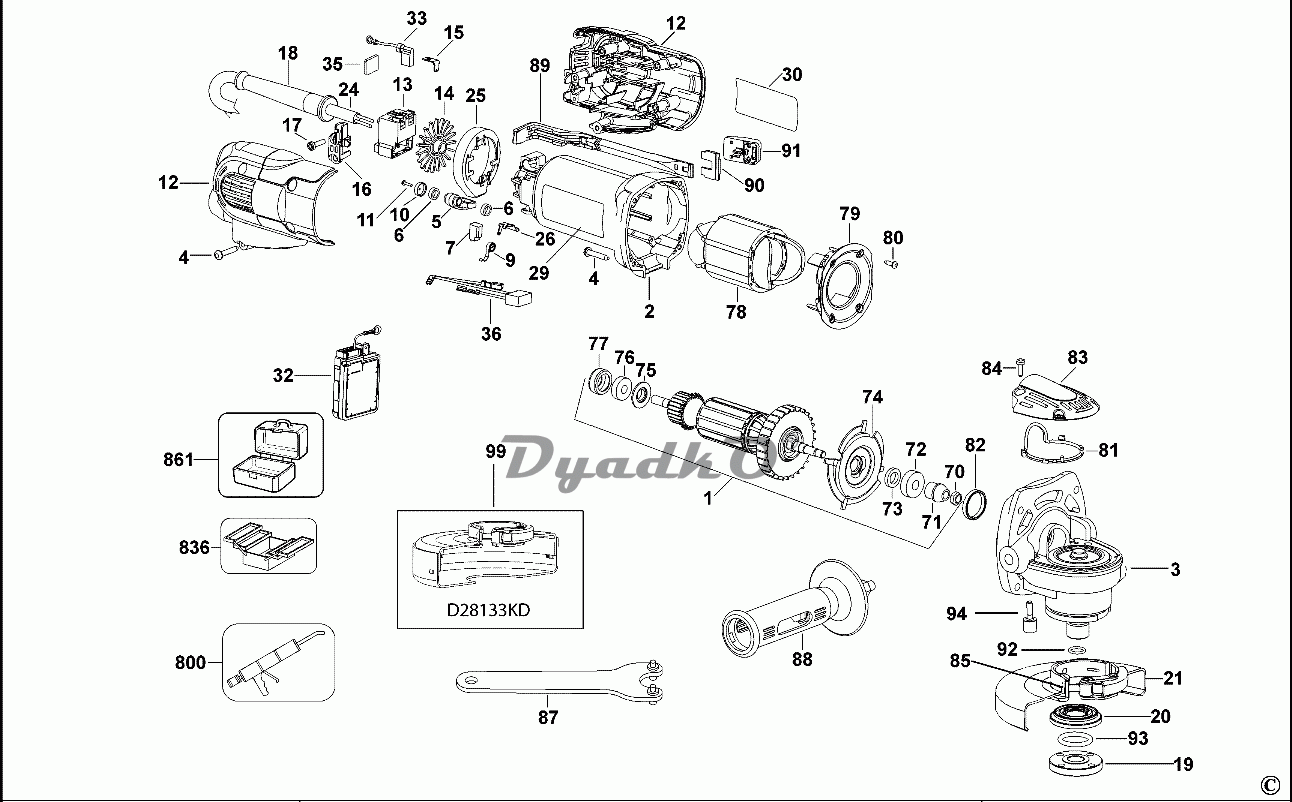

Схема DEWALT D28133 D28133 (Type 3)

1  ЯКОРЬ SA
2  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
3  КОРПУС РЕДУКТОРА В СБОРЕ
4  ПЛАСТМАССОВЫЙ ВИНТ M4 x 22 - T15
5  РЫЧАГ
6  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
7  ПАРА ЩЁТОК 230 В 636128-03 x 2
9  ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
10  КОЛПАЧОК ЩЁТКИ
11  ВИНТ M1.8 x 8
12  РУЧКА, SA
13  ВЫКЛЮЧАТЕЛЬ
14  СЕПАРАТОР
15  КЛЕММА
16  ЗАЖИМ ШНУРА ПИТАНИЯ
17  ВИНТ M3.5 x 16
18  ЗАЩИТА ШНУРА ПИТАНИЯ
19  НАРУЖНЫЙ ФЛАНЕЦ M14
20  ВНУТРЕННИЙ ФЛАНЕЦ SA
21  ОГРАЖДЕНИЕ, В СБОРЕ 125mm - Type 27
24  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
25  ОТРАЖАТЕЛЬ
26  КЛЕММА
29  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
30  ЯРЛЫК ПРОИЗВОДИТЕЛЯ
32  МОДУЛЬ УПРАВЛЕНИЯ SA
33  ВЫВОД SA
35  УПЛОТНЕНИЕ
36  КОНДЕНСАТОР SA
70  ГАЙКА M6
71  ВЕДУЩАЯ ШЕСТЕРНЯ 9 TOOTH
72  ПОДШИПНИК 608LLU CW
73  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
74  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
75  ШАЙБА
76  ПОДШИПНИК 607 (7 x 19 x 6)
77  ВТУЛКА
78  ОБМОТКА ВОЗБУЖДЕНИЯ 230 В
79  ДЕФЛЕКТОР ВЕНТИЛЯТОРА
80  ВИНТ M3 x 9 - T10
81  ПРОКЛАДКА
82  ВТУЛКА
83  КРЫШКА КОРПУСА РЕДУКТОРА
84  ВИНТ
85  ВИНТ M5 X 0.8 X 18
87  ГАЕЧНЫЙ КЛЮЧ
88  БОКОВАЯ РУЧКА
89  ЗВЕНО
90  БЛОКИРОВКА ШИНЫ
91  КНОПКА ПУСК
92  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
93  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
94  ВИНТ
99  ОГРАЖДЕНИЕ, В СБОРЕ 125mm - Type 1
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
836  ДРАЙВЕР T6
861  НАБОР ИНСТРУМЕНТОВ
