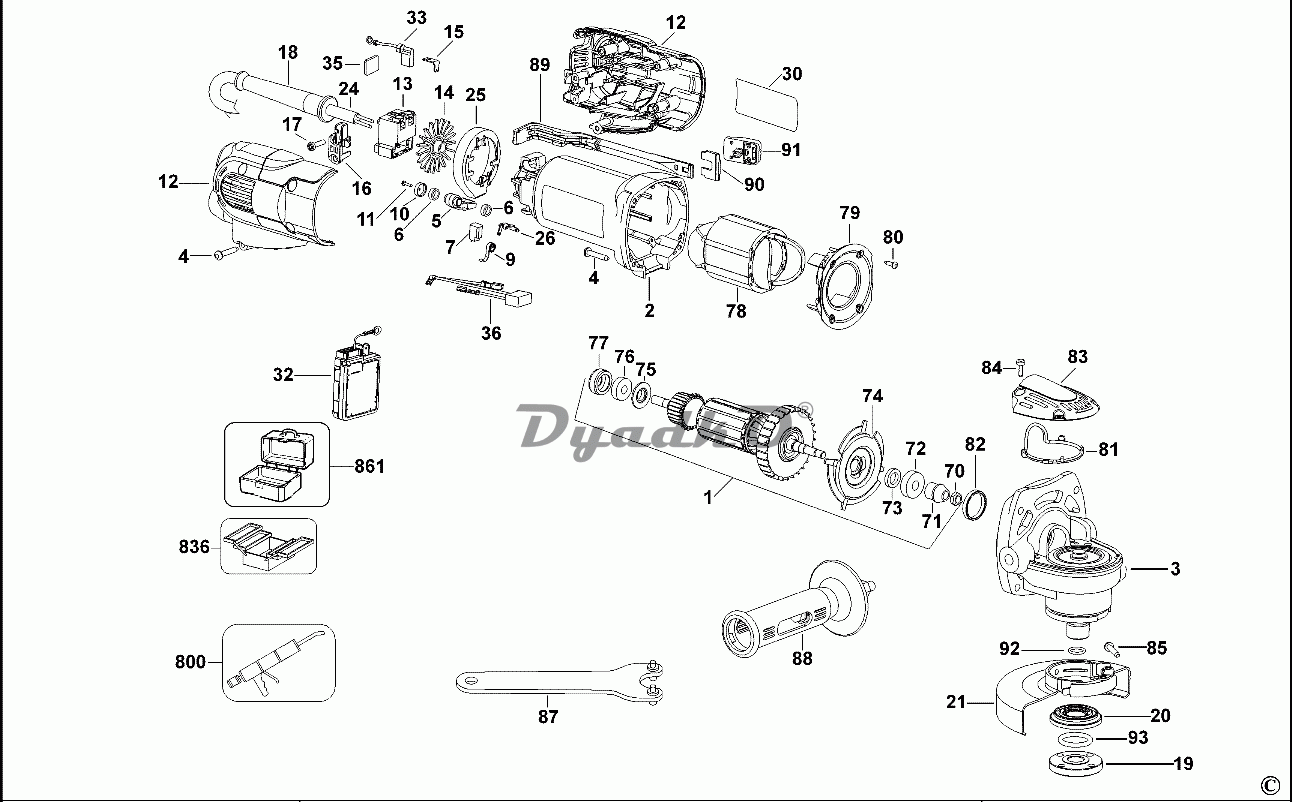

Схема DEWALT D28133 D28133 (Type 1)

1  ЯКОРЬ 230 В
2  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
3  КОРПУС РЕДУКТОРА В СБОРЕ
4  ПЛАСТМАССОВЫЙ ВИНТ M4 x 22 - T15
5  РЫЧАГ
6  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
7  ПАРА ЩЁТОК 230 В 636128-03 x 2
9  ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
10  КОЛПАЧОК ЩЁТКИ
11  ВИНТ M1.8 x 8
12  РУЧКА, SA
13  ВЫКЛЮЧАТЕЛЬ
14  СЕПАРАТОР
15  КЛЕММА
16  ЗАЖИМ ШНУРА ПИТАНИЯ
17  ВИНТ M3.5 x 16
18  ЗАЩИТА ШНУРА ПИТАНИЯ
19  НАРУЖНЫЙ ФЛАНЕЦ M14
20  ВНУТРЕННИЙ ФЛАНЕЦ SA
21  ОГРАЖДЕНИЕ, В СБОРЕ 125 x1.6mm - Type 27
24  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
25  ОТРАЖАТЕЛЬ
26  КЛЕММА
30  ЯРЛЫК ПРОИЗВОДИТЕЛЯ
32  МОДУЛЬ УПРАВЛЕНИЯ SA
33  ВЫВОД SA
35  УПЛОТНЕНИЕ
36  КОНДЕНСАТОР SA
70  ГАЙКА M6
71  ВЕДУЩАЯ ШЕСТЕРНЯ 9 TOOTH
72  ШАРИКОВЫЙ ПОДШИПНИК 608 (8 x 22 x 7)
73  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
74  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
75  ШАЙБА
76  ПОДШИПНИК 607 (7 x 19 x 6)
77  ВТУЛКА
78  ОБМОТКА ВОЗБУЖДЕНИЯ SA 230 В
79  ДЕФЛЕКТОР ВЕНТИЛЯТОРА
80  ВИНТ M3 x 10
81  ПРОКЛАДКА
82  ВТУЛКА
83  КРЫШКА КОРПУСА РЕДУКТОРА
84  ВИНТ
85  ВИНТ M5 X 0.8 X 16
87  ГАЕЧНЫЙ КЛЮЧ
88  БОКОВАЯ РУЧКА
89  ЗВЕНО
90  БЛОКИРОВКА ШИНЫ
91  КНОПКА ПУСК
92  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
93  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
836  ДРАЙВЕР T6
861  НАБОР ИНСТРУМЕНТОВ
