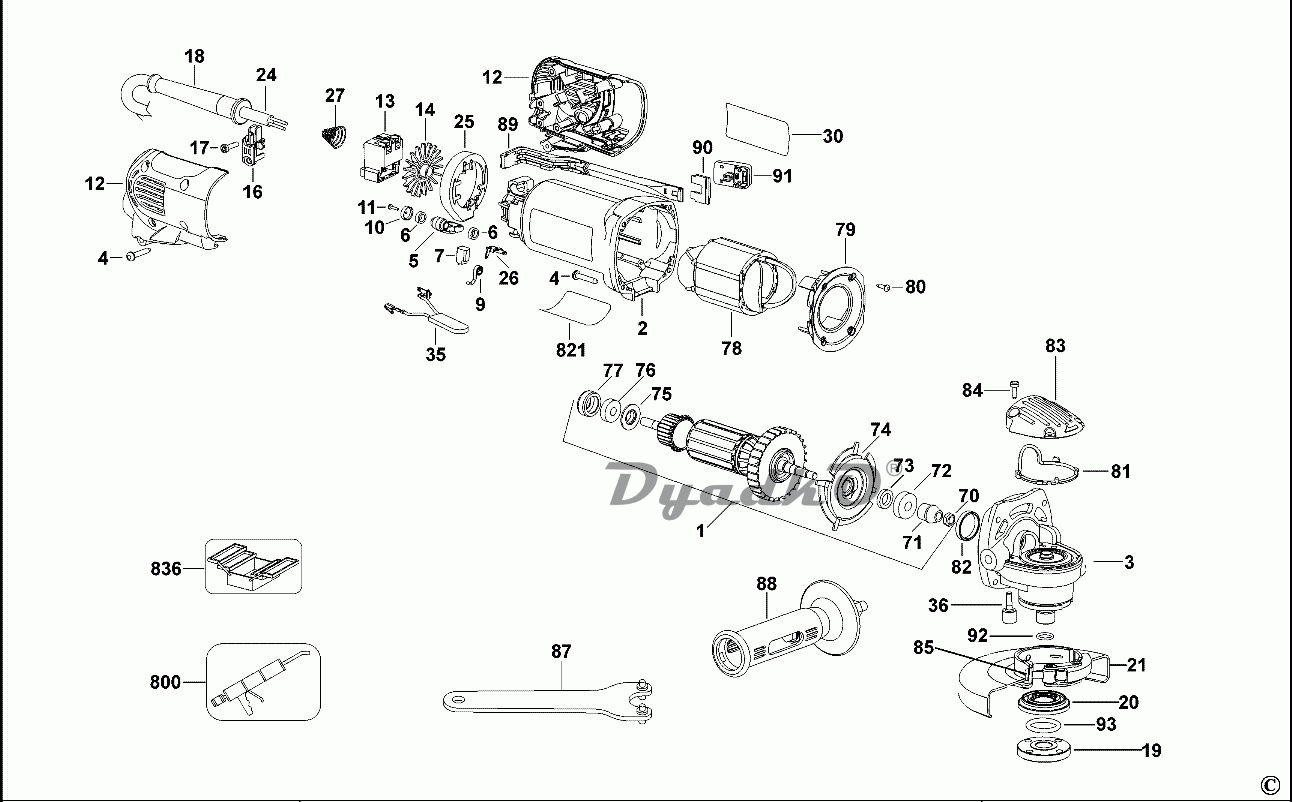

Схема DEWALT D28130 D28130 (Type 3)

1  ЯКОРЬ 230 В
2  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
3  КОРПУС РЕДУКТОРА В СБОРЕ
4  ПЛАСТМАССОВЫЙ ВИНТ M4 x 22 - T15
5  РЫЧАГ
6  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
7  ПАРА ЩЁТОК 230 В 636128-03 x 2
9  ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
10  КОЛПАЧОК ЩЁТКИ
11  ВИНТ M1.8 x 8
12  РУЧКА, SA
13  ВЫКЛЮЧАТЕЛЬ SA
14  СЕПАРАТОР
16  ЗАЖИМ ШНУРА ПИТАНИЯ
17  ВИНТ M3.5 x 16
18  ЗАЩИТА ШНУРА ПИТАНИЯ
19  НАРУЖНЫЙ ФЛАНЕЦ M14
20  ВНУТРЕННИЙ ФЛАНЕЦ SA
21  ОГРАЖДЕНИЕ, В СБОРЕ 125mm - Type 27
24  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
25  ОТРАЖАТЕЛЬ
26  КЛЕММА
27  ПРУЖИНА
30  ЯРЛЫК ПРОИЗВОДИТЕЛЯ
35  ДРОССЕЛЬ SA
36  ВИНТ
70  ГАЙКА M6
71  ВЕДУЩАЯ ШЕСТЕРНЯ 9T
72  ПОДШИПНИК 608LLU CW
73  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
74  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
75  ШАЙБА
76  ПОДШИПНИК 607 (7 x 19 x 6)
77  ВТУЛКА
78  ОБМОТКА ВОЗБУЖДЕНИЯ 230 В
79  ДЕФЛЕКТОР ВЕНТИЛЯТОРА
80  ВИНТ M3 x 9 - T10
81  ПРОКЛАДКА
82  ВТУЛКА
83  КРЫШКА КОРПУСА РЕДУКТОРА
84  ВИНТ
85  ВИНТ M5 X 0.8 X 18
87  ГАЕЧНЫЙ КЛЮЧ
88  БОКОВАЯ РУЧКА
89  ЗВЕНО РЫЧАГА
90  БЛОКИРОВКА ШИНЫ
91  КНОПКА ПУСК
92  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
93  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
821  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
836  ДРАЙВЕР T6
