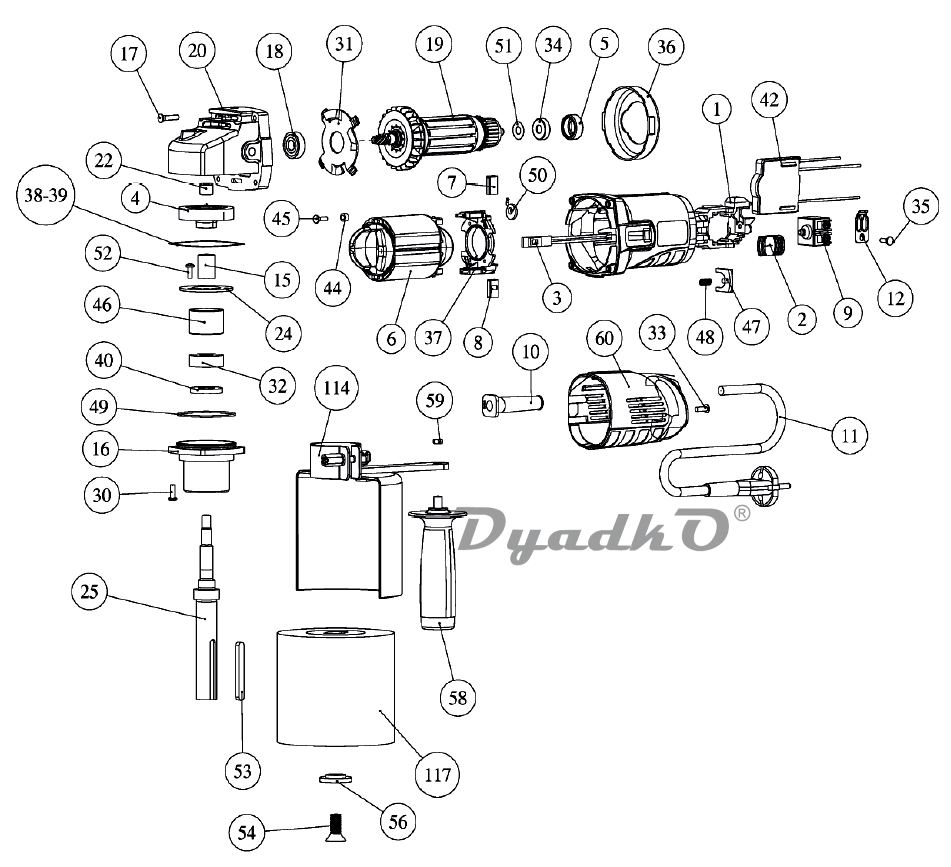

Схема FELISATTI AGF 110/1010E

1 Корпус двигателя
2 Кнопка выключателя
3 Рычаг выключателя
4 Колесо зубчатое коническое
5 Втулка резиновая 607
6 Статор в сборе 230V
7 Щётка электрическая 4,8x10mm
8 Щётка электрическая самооткл 4,8x10mm
9 Выключатель
10 Трубка защитная шнура
11 Шнур питания с вилкой Н05 2x1 mm
12 Планка крепления шнура
15 Втулка
16 Тарелка
17 Винт 4x22 ZNG
18 Подшипник шариковый 609-2RSLTN9
19 Якорь с вентилятором в сборе 230V
20 Корпус редуктора
22 Подшипник игольчатый НК-0810
24 Крышка подшипника
25 Шпиндель
30 Винт М4х15
31 Крышка подшипника
32 Подшипник шариковый 6201-2RS
33 BhhtTORX TP4x16ZNG
34 Подшипник шариковый 607-ZZ
35 BhhtTORX TP3,5x14ZNG
36 Диафрагма
37 Щёткодержатель в сборе 4,8mm
38 Шайба компенсационная 0,1mm
39 Шайба компенсационная 0,2mm
40 Кольцо 16x29x4 UEN
42 Регулятор оборотов 230V
44 Втулка
45 ВинтТР 3x16 ZN
46 Втулка
47 Скоба выключателя
48 Пружина
49 Кольцо OR 52x15
50 Пружина спиральная
51 Шайба
52 ВинтТогх ТТ85Т М4х10
53 Шпонка А6х4х56 DIN-6885
54 Винт М10х25 DIN-7991
56 Шайба
58 Рукоятка дополнительная
59 Гайка M8DIN-934
60 Крышка корпуса двигателя
114 Кожух защитный в сборе
117 Диск 110x100
АКСЕСУАРЫ
Рукоятка боковая М10
Ключ
