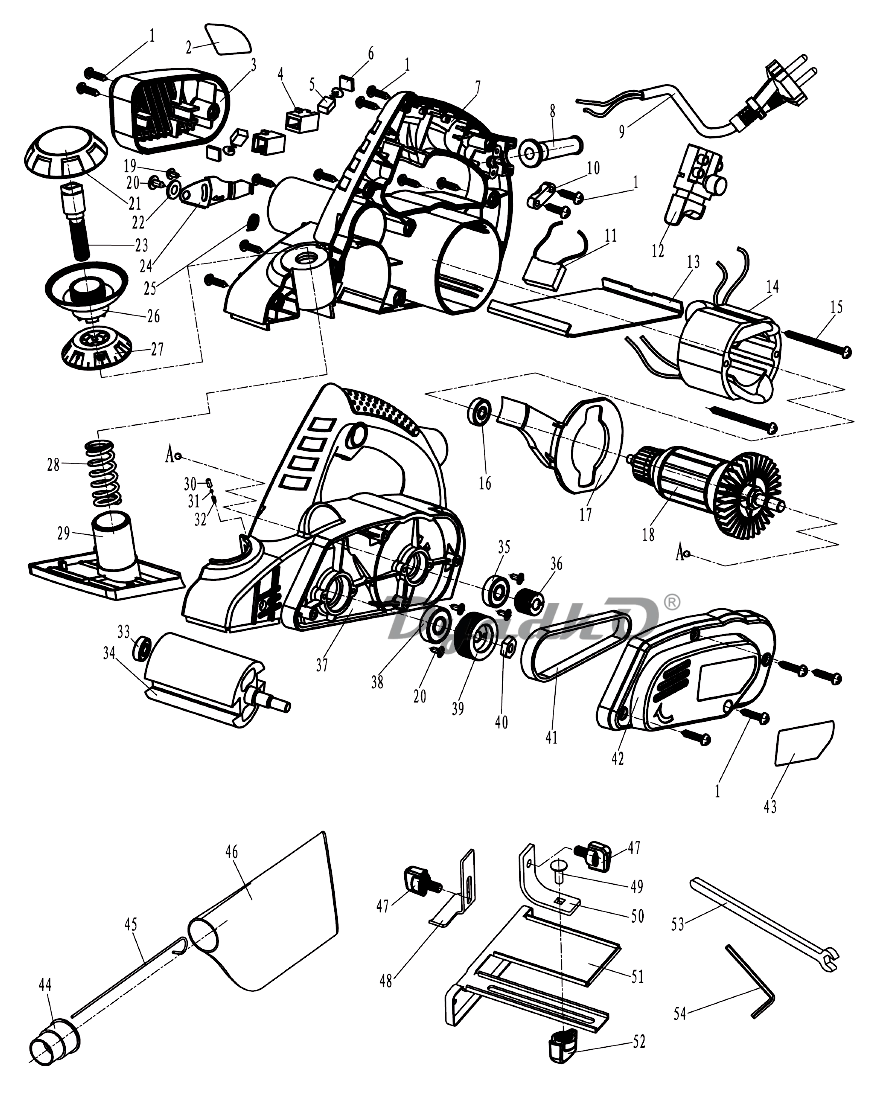

Схема КАЛИБР РЭ-1050А РЭ-1050 (YHui/YOH)

1 Винт ST3,9×16
2 Наклейка заводская
3 Крышка правпя
4 Щёткодержатель
5 Щётка 6×9×13 пружина, пятак Ø10 (№107)
6 Крышка щёткодержателя
7 Корпус правая часть
8 Бандаж кабеля резиновый
9 Кабель питания 2×0,75мм² с вилкой
10 Прижим кабеля
11 Конденсатор фильтра р/помех 0,22мкФ
12 Выключатель FA5-8/2MD
13 Подошва неподвижная
14 Статор
15 Винт ST3,9×55
16 Подшипник 626z
17 Кольцо воздухонаправляющее
18 Якорь
19 Винт ST2,9×6
20 Винт ST3,9×10
21 Крышка рукоятки передней
22 Шайба увеличенная 4
23 Шпиндель рукоятки передней
24 Крышка предохранительная
25 Пружина возвратная
26 Основание рукоятки передней
27 Шкала регулировки глубины
28 Пружина регулятора глубины
29 Подошва регулируемая
30 Втулка медная
31 Шарик стальной Ø2,5
32 Пружина
33 Подшипник 607z
34 Барабан
34.1 Нож 82×1,2×5,7
34.2 Пластина зажимная нижняя
34.3 Пластина зажимная верхняя
34.4 Винт регулировочный М5×8
34.5 Болт зажимный М5×8
35 Подшипник 608z
36 Шкив ведущий
37 Корпус левая часть
38 Подшипник 6000z
39 Шкив ведомый
40 Гайка М8
41 Ремень 4PJ243
42 Крышка ремня
43 Наклейка заводская
44 Патрубок пылеотвода
45 Каркас мешка
46 Мешок-пылесборник
47 Винт-барашек М6
48 Направляющая отбора четверти
49 Болт с кв. подголовком M6×18
50 Кронштейн упора
51 Упор направляющий
52 Гайка-барашек М6
53 Ключ рожковый 8
54 Ключ шестигранный 2,5
