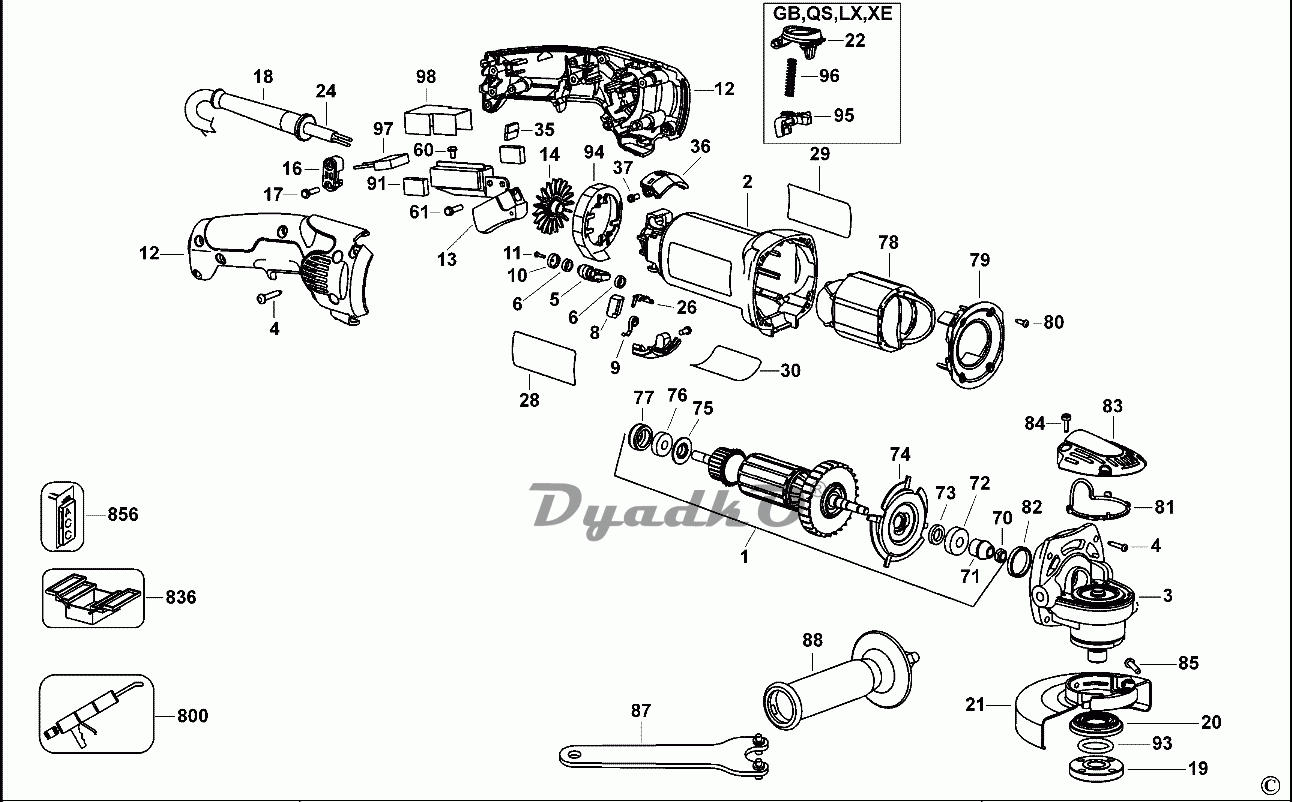

Схема DEWALT D28065 D28065 (Type 1)

1  ЯКОРЬ 230 В
2  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
3  КОРПУС РЕДУКТОРА В СБОРЕ
4  ПЛАСТМАССОВЫЙ ВИНТ M4 x 22 - T15
5  РЫЧАГ
6  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
8  ЩЁТКА 230В
9  ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
10  КОЛПАЧОК ЩЁТКИ
11  ВИНТ M1.8 x 8
12  РУЧКА, SA
13  БЛОКИРОВКА ПЕРЕКЛЮЧАТЕЛЯ
14  СЕПАРАТОР
16  ЗАЖИМ ШНУРА ПИТАНИЯ
17  ВИНТ M3.5 x 16
18  ЗАЩИТА ШНУРА ПИТАНИЯ
19  НАРУЖНЫЙ ФЛАНЕЦ M14
20  ВНУТРЕННИЙ ФЛАНЕЦ SA
21  ОГРАЖДЕНИЕ, В СБОРЕ 125 x1.6mm - Type 27
22  БЛОКИРОВОЧНАЯ КНОПКА
24  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
26  КЛЕММА
28  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
29  ЯРЛЫК ПРОИЗВОДИТЕЛЯ
35  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
36  КРЫШКА ЩЁТКИ
37  ВИНТ M3
60  ВИНТ M3.5 x 7.5mm
61  ВИНТ M4 x 16mm
70  ГАЙКА M6
71  ВЕДУЩАЯ ШЕСТЕРНЯ 9T - Powdered Metal
72  ПОДШИПНИК 8 x 22 x 7 - 608
73  ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
74  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
75  ШАЙБА
76  ПОДШИПНИК 607 (7 x 19 x 6)
77  ВТУЛКА
78  ОБМОТКА ВОЗБУЖДЕНИЯ 230 В
79  ДЕФЛЕКТОР ВЕНТИЛЯТОРА
80  ВИНТ M3 x 9 - T10
81  ПРОКЛАДКА
82  ВТУЛКА
83  КРЫШКА КОРПУСА РЕДУКТОРА
84  ВИНТ
85  ВИНТ M5 X 0.8 X 16
87  РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ
88  БОКОВАЯ РУЧКА
91  ОПОРНАЯ ПЛАСТИНА
93  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
94  ОТРАЖАТЕЛЬ
95  БЛОКИРУЮЩЕЕ УСТРОЙСТВО
96  ПРУЖИНА
97  КОНДЕНСАТОР
98  ИЗОЛЯТОР
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
836  ДРАЙВЕР T6
