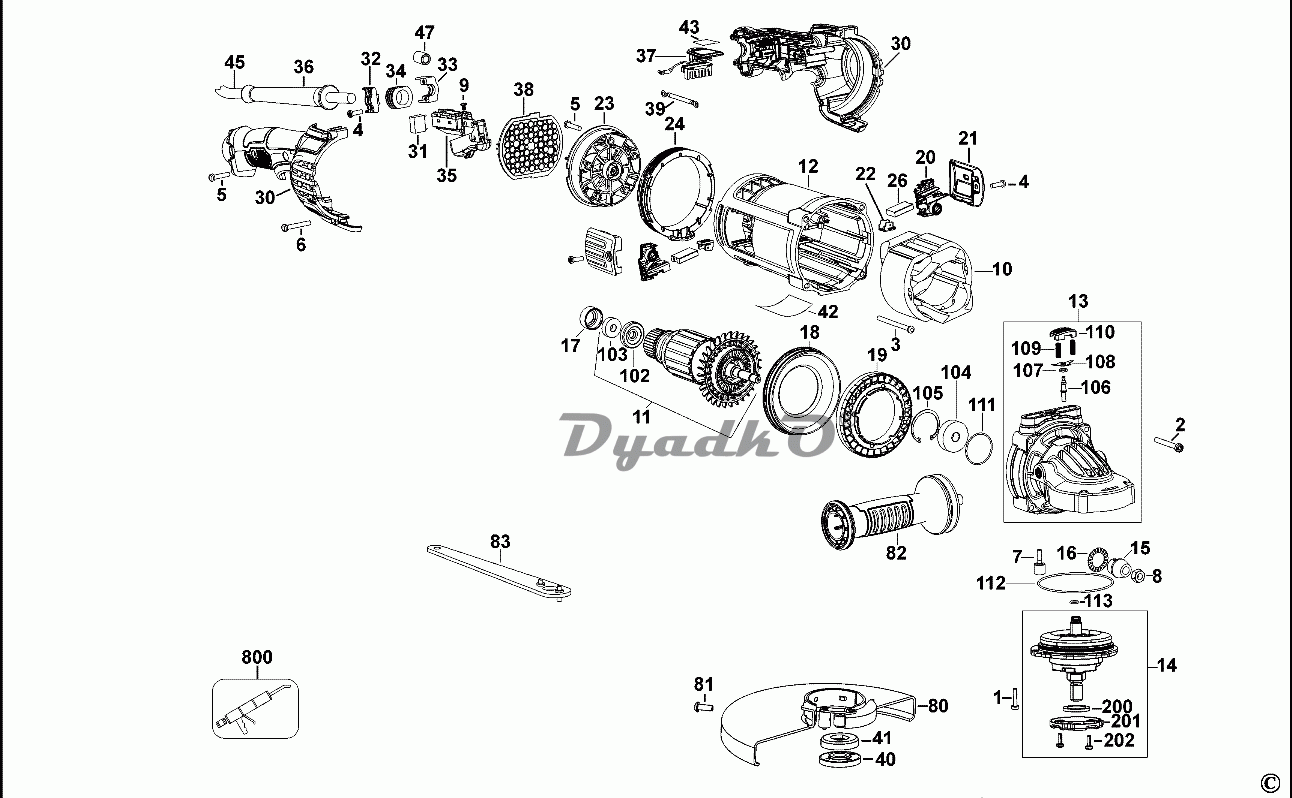

Схема DEWALT DWE4599 (Type 1) DWE4599 (Type 1)

1  ВИНТ M4*20 T20
2  ВИНТ
3  ВИНТ 4.55 * 60 T20
4  ВИНТ
5  ВИНТ M4.55X22 T20
6  ВИНТ 4.55 x 32
7  ВИНТ
8  ГАЙКА
9  ВИНТ 6-32 X 7/32 T15
10  ОБМОТКА ВОЗБУЖДЕНИЯ 230 В
11  ЯКОРЬ SA
12  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
13  КОРПУС РЕДУКТОРА В СБОРЕ
14  КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ
15  ВЕДУЩАЯ ШЕСТЕРНЯ
16  СПЕЦИАЛЬНАЯ ШАЙБА
17  ИЗОЛИРУЮЩАЯ ВТУЛКА
18  ДЕФЛЕКТОР ВЕНТИЛЯТОРА
19  ВЕНТИЛЯТОР
20  ЩЁТКОДЕРЖАТЕЛЬ SA
21  КРЫШКА ЩЁТКИ
22  КЛЕММА
23  ВЕНТИЛЯТОР SA
24  КОЛЬЦО
26  ПАРА ЩЁТОК 230 В
30  РУЧКА, SA
31  КОНДЕНСАТОР
32  ЗАЖИМ ШНУРА ПИТАНИЯ
33  ЗАЖИМ ШНУРА ПИТАНИЯ
34  АМОРТИЗАТОР
35  ВЫКЛЮЧАТЕЛЬ SA
36  ЗАЩИТА ШНУРА ПИТАНИЯ
37  СВЕТОДИОД
38  МОДУЛЬ ЭЛЕКТРОНИКИ 230 В
39  ВЫВОД SA
40  НАРУЖНЫЙ ФЛАНЕЦ
41  ВНУТРЕННИЙ ФЛАНЕЦ
42  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
43  ЭТИКЕТКА
45  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
47  ПОДАВИТЕЛЬ
80  КОЖУХ 230MM
81  ВИНТ
82  БОКОВАЯ РУЧКА
83  РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ
102  ЭКРАН
103  ПОДШИПНИК
104  ПОДШИПНИК м
105  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
106  СТОПОРНЫЙ ШТИФТ
107  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
108  ПЛАСТИНА
109  ПРУЖИНА
110  КНОПКА
111  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
112  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
113  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
200  ВОЙЛОК
201  КОЛПАЧОК
202  ВИНТ
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
