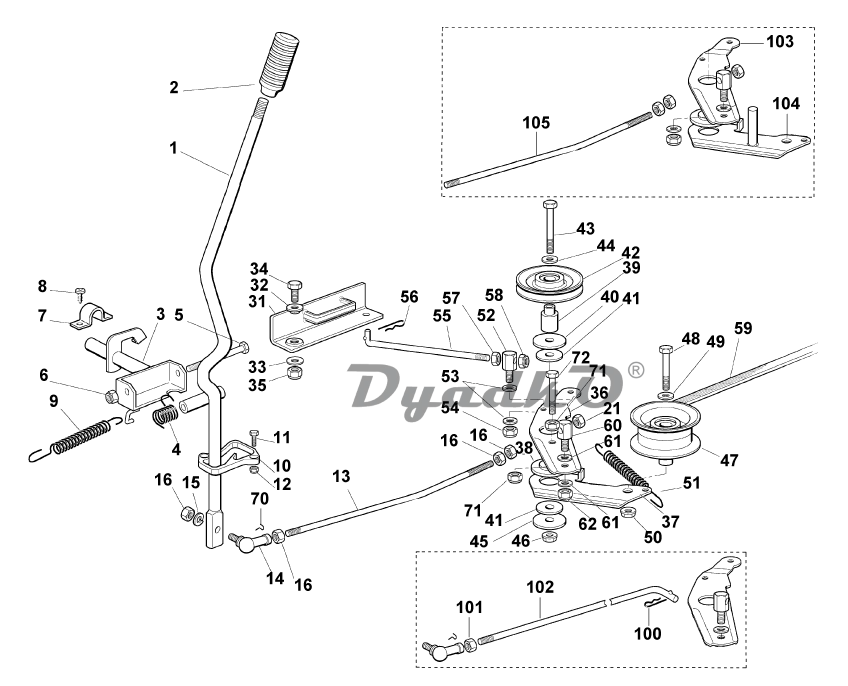

Схема VIKING MR 340 Привод косилочного механизма

1 Рукоятка включения
1 Рукоятка включения (09.2001) 43 699 542
2 Ручка
2 Ручка (09.2001) 43 699 542
3 Узел крепления
4 Пружина с навивкой
5 Винт с шестигранной головкой М8х80
6 Шестигранная гайка М8
7 Вкладыш подшипника
8 Самонарезающий винт 4,8x16
9 Пружина растяжения
10 Кулиса переключения передач
11 Винт с шестигранной головкой М6х16
12 Шестигранная гайка Мб
13 Тяга
14 Угловой шарнир CS13
15 Пружинное кольцо 8
16 Шестигранная гайка М8
21 Шестигранная гайка М8
31 Рычаг
32 Втулка
33 Шайба 8,2x30x1
34 Винт с шестигранной головкой М8х20
35 Контргайка М8
36 Рычаг
37 Рычаг
38 Втулка
39 Втулка
39 Втулка (01.2000) 43 683 319
40 Шайба 9
41 Шайба 8,2x30x1
42 Направляющий ролик
42 Направляющий ролик (01.2000) 43 683 319
43 Винт с шестигранной головкой М8х90
44 Шайба 8,4
45 Шайба 9
46 Шестигранная гайка М8
47 Натяжной ролик
48 Винт с шестигранной головкой М8х65
49 Шайба 8,4
50 Контргайка М8
51 Пружина растяжения
52 Палец
53 Шайба 8,2x19x1
54 Шестигранная гайка М8
55 Тяга
56 Пружинный зажим 1,8x27
57 Шестигранная гайка М8
58 Шестигранная гайка М8
59 Клиновой ремень
59 Клиновой ремень (39.2010)
59 Клиновой ремень (09.2001) 43 699 542
60 Палец
61 Шайба 8,2x19x1
62 Шестигранная гайка М8
70 Стопорный бугель
71 Контргайка М8
72 Винт с шестигранной головкой М8х65
100 Пружинный зажим 1,8x27 (01.2000) 43 683 319
101 Шестигранная гайка М10 (01.2000) 43 683 319
102 Тяга (01.2000) 43 683 319
103 Рычаг (09.2001) 43 699 542
104 Рычаг (09.2001) 43 699 542
105 Тяга (09.2001) 43 699 542
