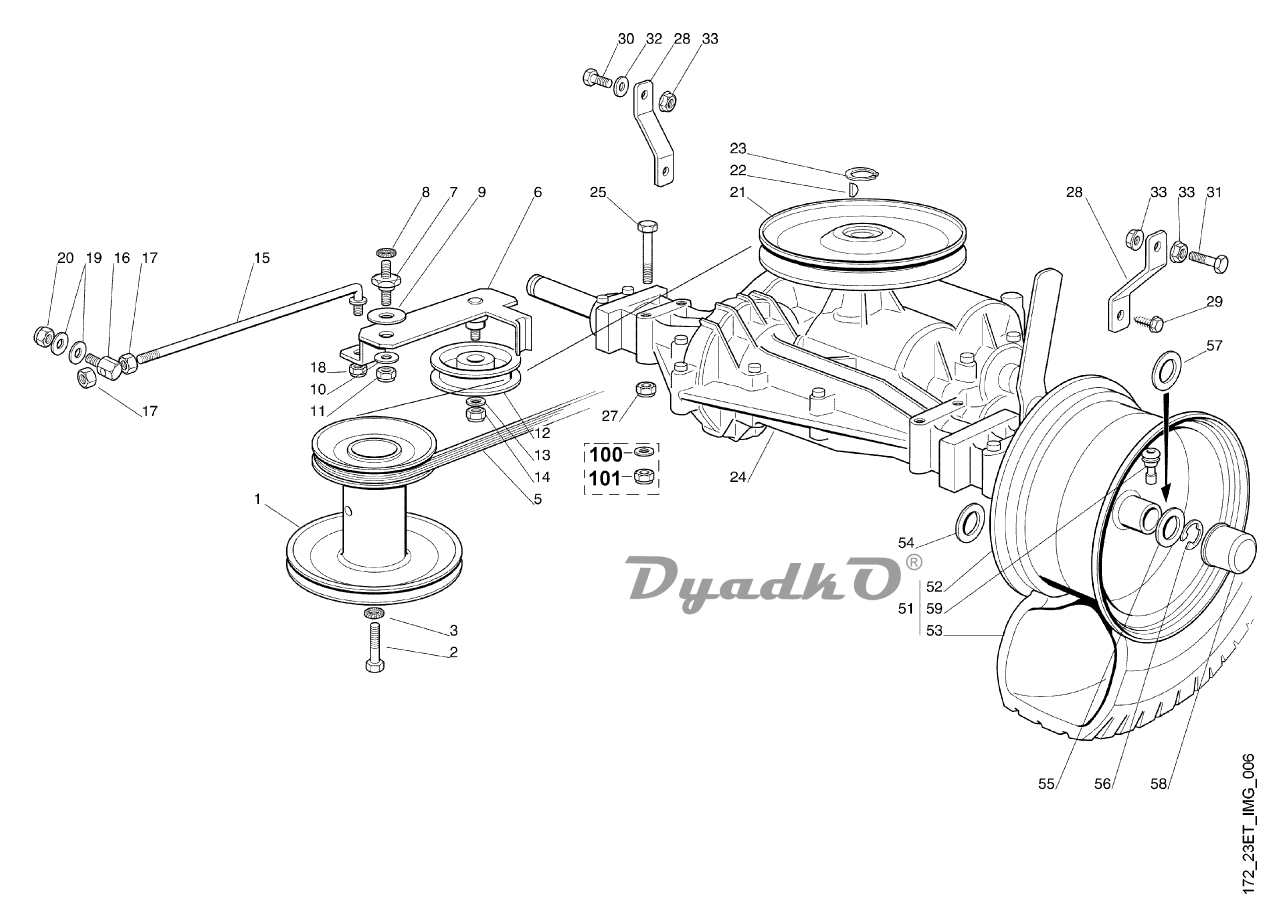

Схема VIKING MR 340 Редуктор

1 Клиноременный шкив
2 Винт с шестигранной головкой 7/16\"х2\"
3 Стопорная шайба 13
5 Клиновой ремень
6 Натяжной рычаг
7 Палец
8 Стопорная шайба с упругими зубцами 8,4
9 Шайба 12,4x30x1
10 Шайба 8,2x19x1
11 Контргайка М8
12 Натяжной ролик
13 Шайба 8,4
14 Шестигранная гайка М8
15 Тяга
16 Палец
17 Шестигранная гайка М8
18 Шестигранная гайка М8
19 Шайба 8,2x19x1
20 Шестигранная гайка М8
21 Клиноременный шкив
22 Сегментная шпонка 5x7,5
23 Стопорное кольцо 16x1
24 Главная передача Считать код на коробке передач
25 Винт с шестигранной головкой М8х60
27 Шестигранная гайка М8
28 Натяжной рычаг
29 Самонарезающий винт М8х16
30 Винт с шестигранной головкой М8х20
31 Винт с шестигранной головкой М8х35
32 Шайба 8,4
33 Контргайка М8
51 Колесо в сборе (Turf-Saver) □ 52,53,59
51 Колесо в сборе (Deli-Tire) □ 52,53,59
52 Обод
53 Шина TURF SAVER
53 Шина DELI TIRE
54 Шайба 21
55 Шайба 20,5x40x2,5
56 Стопорная шайба 15
57 Шайба 19x26x1,5
58 Колпачок
59 Клапан
100 Шайба 8,4 (09.2001) 43 699 542
101 Шестигранная гайка М8 (09.2001) 43 699 542
