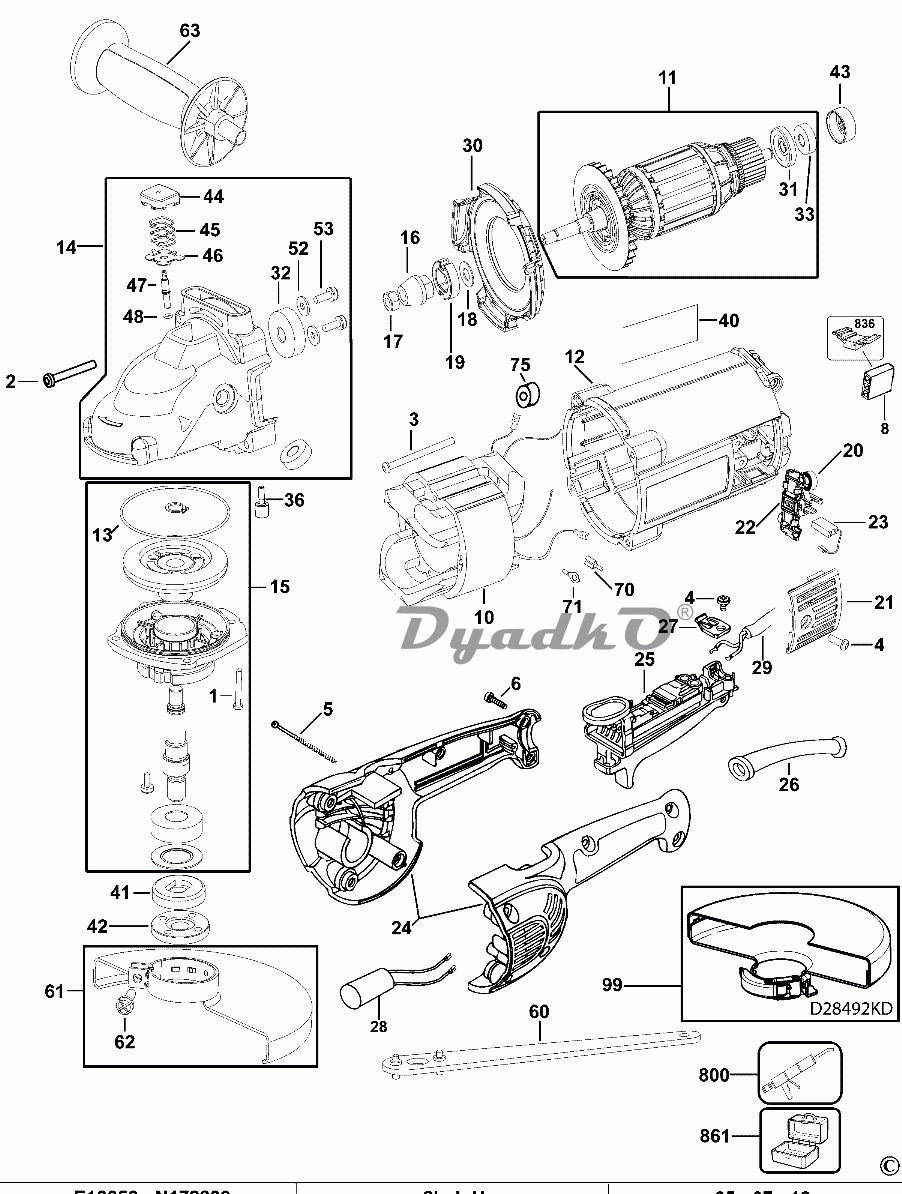

Схема DEWALT D28492S D28492S (Type 3)

1  ВИНТ M5 x 16mm - T25
2  ВИНТ
3  ВИНТ 4.55 * 60 T20
4  ВИНТ, ВРЕМ.
5  ВИНТ M4 x 50 T20
6  ВИНТ M4.55X22 T20
8  РАЗЪЁМ
10  ОБМОТКА ВОЗБУЖДЕНИЯ 230 В
11  ЯКОРЬ SA
12  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
13  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
14  КОРПУС РЕДУКТОРА В СБОРЕ
15  КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ
16  ВЕДУЩАЯ ШЕСТЕРНЯ 6K
17  ГАЙКА
18  ШАЙБА
19  МАНЖЕТА
20  ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
21  КРЫШКА ЩЁТКИ
22  ЩЁТКОДЕРЖАТЕЛЬ SA
23  ОТКЛЮЧЕНИЕ ЩЁТКИ
24  РУЧКА, SA
25  ВЫКЛЮЧАТЕЛЬ
26  ЗАЩИТА ШНУРА ПИТАНИЯ
27  ЗАЖИМ ШНУРА ПИТАНИЯ
28  КОНДЕНСАТОР
29  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
30  ДЕФЛЕКТОР ВЕНТИЛЯТОРА
31  ЭКРАН
32  ПОДШИПНИК 6300 (10x35x11)
33  ПОДШИПНИК
36  ВИНТ
40  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
41  ВНУТРЕННИЙ ФЛАНЕЦ
42  НАРУЖНЫЙ ФЛАНЕЦ
43  ИЗОЛИРУЮЩАЯ ВТУЛКА
44  КОЛПАЧОК
45  ПРУЖИНА
46  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
47  ШТИФТ
48  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
52  ШАЙБА
53  ВИНТ
60  РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ
61  ОГРАЖДЕНИЕ, В СБОРЕ
62  ВИНТ
63  БОКОВАЯ РУЧКА
70  КЛЕММА
71  КЛЕММА
75  ПОДАВИТЕЛЬ
99  ОГРАЖДЕНИЕ, В СБОРЕ
800  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
836  S.T.TERMINAL EXTRACTOR
861  НАБОР ИНСТРУМЕНТОВ
