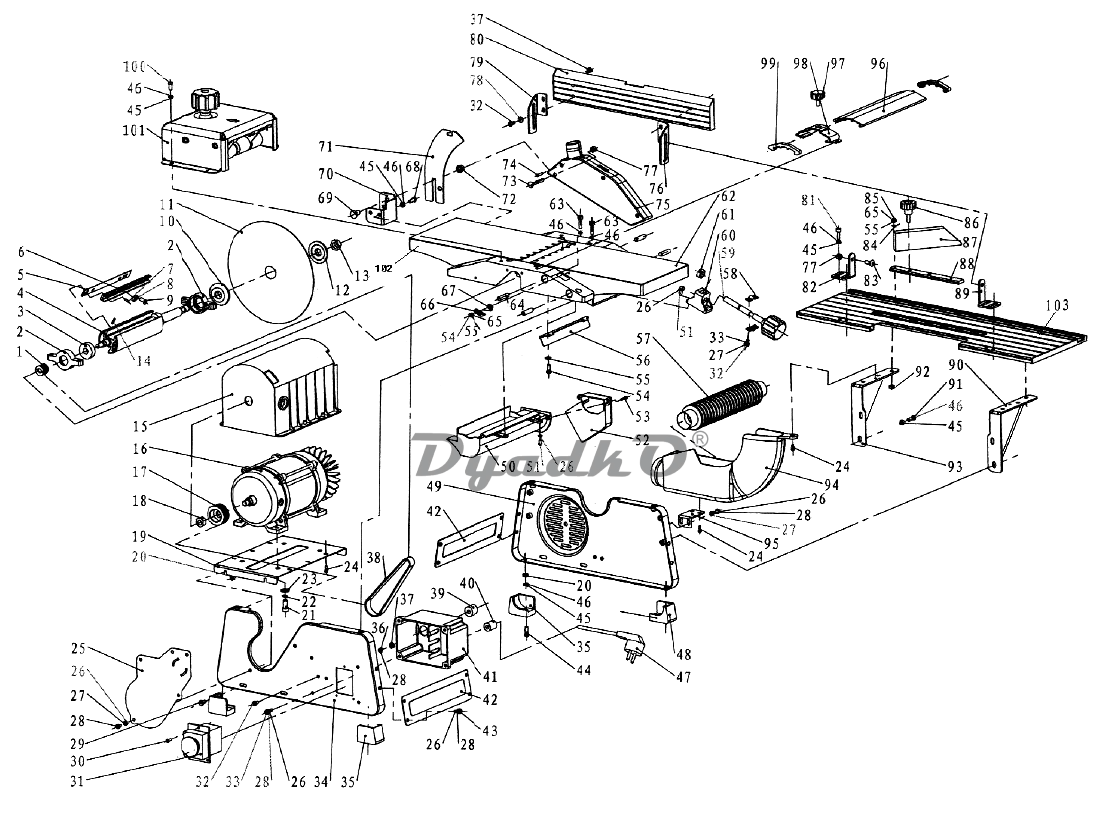

Схема КАЛИБР УДС-3 (Baoding)
1
Шкив ведомый
2
Гнездо подшипника
3
Подшипник 6002
4
Барабан строгальный
5
Нож рубанка 155×17×2мм
6
Планка прижимная ножа
7
Палец Ø3×8
8
Гайка М6 (под ключ 10)
9
Винт М6×12
10
Шайба опорная
11
Диск пильный
12
Шайба прижимная
13
Гайка М12
14
Пружина
15
Крышка (кожух) двигателя
16
Двигатель
17
Шкив ведущий
18
Гайка М10
19
Платформа двигателя
20
Гайка М6
21
Болт М8×16
22
Шайба 8
23
Шайба пружинная 8
24
Винт ST3,3×10
25
Крышка ремня
26
Шайба 5
27
Шайба пружинная 5
28
Винт М5×8
29
Винт М6×12
30
Винт М4×10
31
Выключатель KJD-12 с ав. стопом (рамка 89×57)
32
Винт М5×10
33
Винт М5×16
34
Стойка левая
35
Опора резиновая (a)
36
Шайба корончатая 5
37
Гайка М5
38
Ремень 5PJ370
39
Втулка кабельная 20
40
Втулка кабельная 16
41
Коробка выключателя
42
Стяжка
43
Винт М5×12
44
Винт М6×14
45
Шайба 6
46
Шайба пружинная 6
47
Кабель питания с вилкой
48
Опора резиновая (b)
49
Стойка правая
50
Крышка барабана строгального
51
Винт М5×14
52
Крышка соединительная
53
Винт ST3,3×14
54
Винт М4×8
55
Шайба пружинная 4
56
Отражатель нижний
57
Труба пылеотвода
58
Фиксатор рукоятки
59
Рукоятка регулировочная
60
Кронштейн рукоятки
61
Гайка М10
62
Стол рабочий регулируемый
63
Болт М6×20
64
Палец регулятора
65
Шайба 4
66
Шкала глубины строгания
67
Стрелка указательная
68
Винт М6×14
69
Винт М8×16
70
Кронштейн ножа расклинивающего
71
Нож расклинивающий
72
Гайка М8
73
Болт М6×40
74
Винт ST3,9×16
75
Кожух защитный в сборе
76
Кронштейн упора левый
77
Гайка М6
78
Шайба увеличенная 5
79
Кронштейн упора правый
80
Упор параллельный
81
Винт М6×16
82
Уголок правый
83
Винт М6×16
84
Стрелка указательная угломера
85
Винт М4×6
86
Рукоятка фиксирующая
87
Упор угловой
88
Ось упора
89
Уголок левый
90
Кронштейн пильного стола (a)
91
Винт М6×16
92
Гайка М4
93
Кронштейн пильного стола (b)
94
Кожух защитный нижний
95
Кронштейн кожуха
96
Защитная крышка барабана
97
Рукоятка фиксирующая
98
Фиксатор крышки защитной барабана
99
Вставка крышки
100
Болт М6
101
Прижимное устройство в сборе
102
Стол рабочий главный
103
Стол дополнительный пильный
