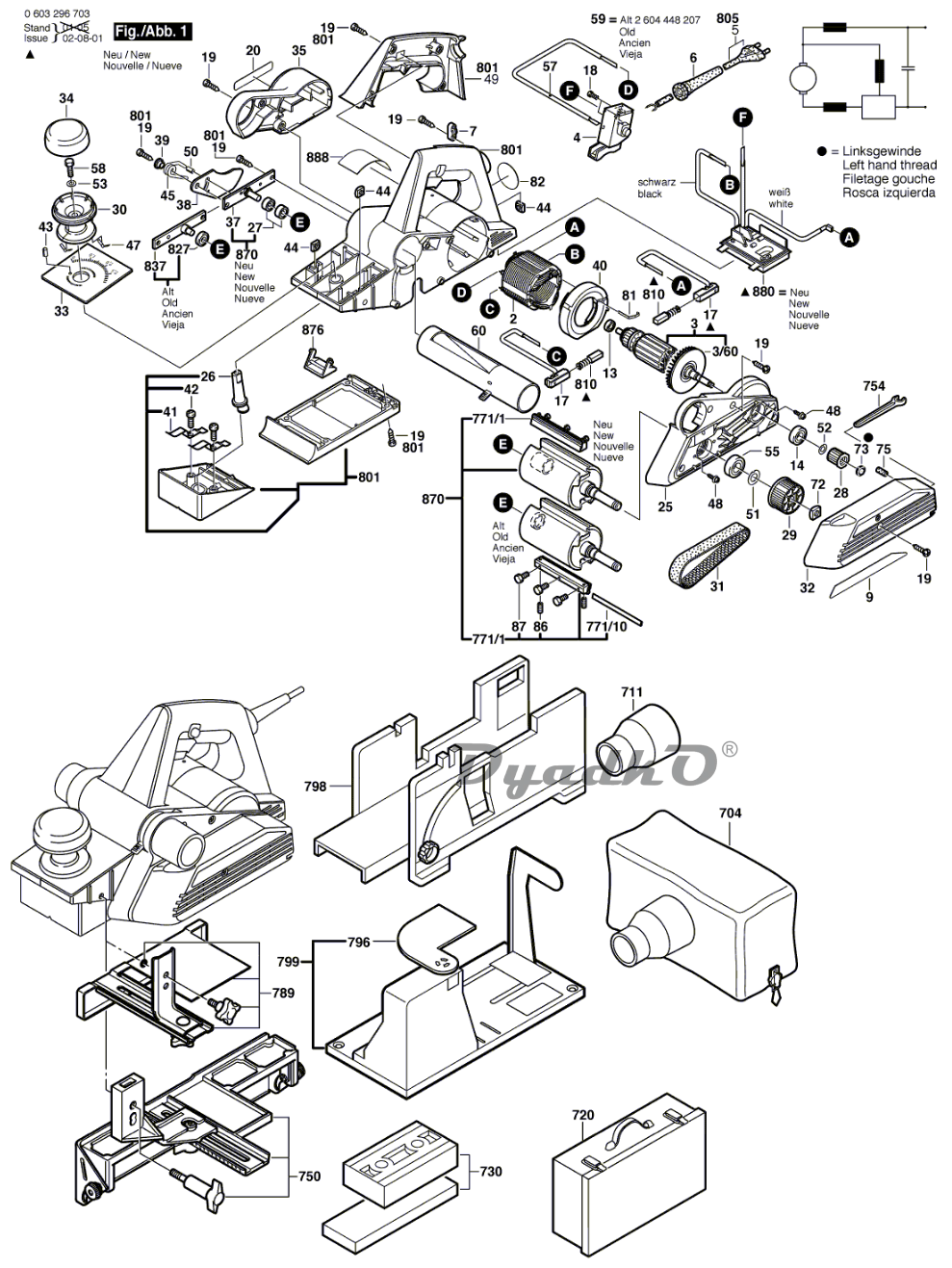

Схема BOSCH PHO 35-82 C (0603296703)

2 статор 230-240V
3 Ротор 230-240V
3/60 ВЕНТИЛЯТОР
4 ВЫКЛЮЧАТЕЛЬ
6 НАКОНЕЧНИК Ø7,2-Ø9,5x81 MM
7 Фиксатор кабеля
9 Этикетка фирмы
13 Шарикоподшипники 7x19x6
14 Шарикоподшипники 8x22x7
16 Щёточный держатель
17 Щёточный держатель
18 Винт с цилиндр.головкой M3x6,5-4.8
19 ВИНТ САМОНАРЕЗАЮЩИЙ DIN 7981-ST3,9x19-C-H
20 Этикетка фирмы ТЕНЕВАЯ СТОРОНА
25 ОПОРНЫЙ ФЛАНЕЦ ЧЕРНЫЙ
26 УСТАНОВОЧНЫЙ ЭКСЦЕНТРИК
27 ИГОЛЬЧАТЫЙ ПОДШИПНИК Ø8x8 MM
28 ШКИВ ДЛЯ ЗУБЧАТОГО РЕМНЯ Z=19
29 ШКИВ ДЛЯ ЗУБЧАТОГО РЕМНЯ Z=43
30 ВРАЩАЮЩАЯСЯ РУЧКА ЧЕРНЫЙ
31 ЗУБЧАТЫЙ РЕМЕНЬ 17 MM, Z=89
32 КРЫШКА РЕДУКТОРА ЧЕРНЫЙ
33 ПЛИТА ШКАЛЫ
34 ГРИБКОВЫЙ КОЛПАЧОК
35 ЩЕТОЧНАЯ КРЫШКА ЧЕРНЫЙ
37 Подшипниковый мост
38 ПРИКРЫВАЮЩИЙ ЛИСТ
39 НАПРАВЛЯЮЩАЯ ВТУЛКА
40 Кольцо воздуховод
41 ПРУЖИННАЯ ПЛАСТИНКА
42 Винт M 5x12 MM
43 СПИРАЛЬНЫЙ ПРУЖИННЫЙ ШТИФ DIN 7343-5x2,5
44 ЧЕТЫРЕХГРАННАЯ ГАЙКА M6
45 ТОРСИОННАЯ ПРУЖИНА
47 ФИКСИРУЮЩАЯ ПРУЖИНА
48 КОМБИНИРОВАННЫЙ ВИНТ
50 СПИРАЛЬНЫЙ ПРУЖИННЫЙ ШТИФ DIN 7343-3,5x8 MM
51 Регулировочное кольцо 0,8 MM ТОЛСТЫЙ
52 Регулировочное кольцо 0,2 MM ТОЛСТЫЙ
53 Уплотнительная шайба DIN 125-A4,3-ST
55 Шарикоподшипники 10x26x8
57 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ L = 288 MM БЕЛЫЙ
58 ВИНТ С ГОЛОВКОЙ TORX 4x20
59 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ L = 275 MM БЕЛЫЙ
60 НАПРАВЛЯЮЩАЯ ТРУБА ЧЕРНЫЙ
72 ЧЕТЫРЕХГРАННАЯ ГАЙКА M8
73 КРУГЛАЯ ГАЙКА M6 ЛЕВАЯ РЕЗЬБА
75 РЕЗИНОВЫЙ БУФЕР
80 РЕГУЛЯТОР ЧИСЛА ОБОРОТОВ 230-240V
81 КОНТАКТНАЯ СКОБА
82 Этикетка с указаниями
86 ШПИЛЬКА
87 ВИНТ С ШЕСТИГРАННОЙ ГОЛОВ
704 МЕШОК ДЛЯ ПЫЛИ
711 ШТУЦЕР ВСАСЫВАНИЯ
720 ЧЕМОДАН ДЛЯ ИНСТРУМЕНТА СЕРЫЙ
730 ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧК
750 УПОР ПО ШИРИНЕ
754 ОДНОСТОРОННИЙ ГАЕЧНЫЙ КЛЮ
771/1 ЗАЖИМНОЙ ЭЛЕМЕНТ
771/10 Нож Строгального Станка
789 ПАРАЛЛЕЛЬНЫЙ УПОР
796 ОГРАЖДЕНИЕ НОЖА
798 ФУГОВАЛЬНО-РЕЙСМУСОВОЕ ПР
799 НИЖНИЙ КАРКАС
801 КОРПУС
805 СЕТЕВОЙ КАБЕЛЬ
810 КОМПЛЕКТ УГОЛЬНЫХ ЩЕТОК
827 Шарикоподшипники 6x19x6
837 Подшипниковый мост
870 СТРОГАЛЬНАЯ НОЖЕВАЯ ГОЛОВ
876 ОГРАЖДЕНИЕ НОЖА
880 РЕГУЛЯТОР ЧИСЛА ОБОРОТОВ 230-240V
888 Этикетка типа 26x52 MM
КОМПЛЕКТ ДЛЯ ПЕРЕНАЛАДКИ
