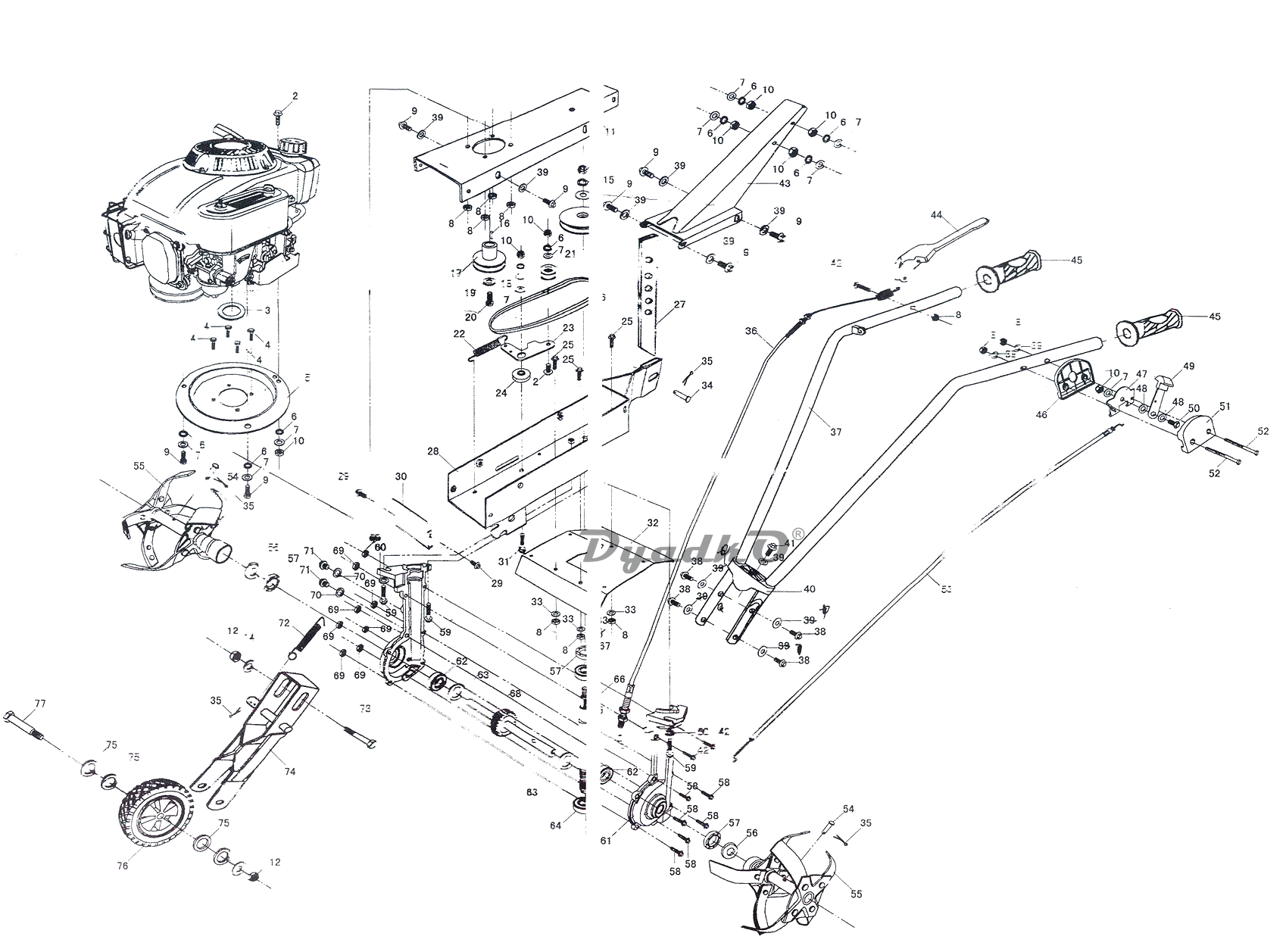

Схема КАЛИБР МК-4,5 (VL) МК-4,5 Культиватор
1
Двигатель DJ1P65F
2
Болт М6х20
3
Шайба упорная коленчатого вала МК-4,5.3
4
Винт М6х25
5
Проставка двигателя
6
Шайба пружинная 8
7
Шайба 8
8
Гайка М8
9
Болт М8х30
10
Гайка самоконтрящаяся М8
11
Крышка трансмиссии верхняя
12
Гайка М10
13
Шайба пружинная 8
14
Шайба 8
15
Шкив ведомый под клиновой ремень МК-4,5.15а
16
Шпонка 5х5х20 МК-4,5.16
17
Шкив ведущий под клиновой ремень
18
Ось шкива натяжения направляющая
19
Шайба
20
Болт 3/8-24UNF
21a
Шкив натяжения для клинового ремня
21b
Шкив натяжения для поликлинового ремня МК-4,5.21b
22
Пружина
23
Рычаг натяжения
24
Проставка рычага натяжения
25
Болт М6х16
26a
Ремень клиновой А-737Li
26b
Ремень поликлиновый PJ483/190J
27
Рейка глубины вспашки
28
Корпус трансмиссии
29
Болт М6х10
30
Крышка трансмиссии передняя
31
Болт М8х35
32
Крыло защитное
33
Шайба
34
Палец ф8х25 МК-4,5.34
35
Шплинт
36
Трос сцепления МК-4,5.36
37
Ручка правая МК-4,5.37
37а
Ручка левая МК-4,5.37а
38
Болт М8х30
39
Шайба ф8хф25
40
Пластина соединительная
41
Болт М8х25
42
Болт М6х40
43
Кронштейн рейки глубины вспашки
44
Рычаг сцепления МК-4,5.44
45
Рукоятка резиновая МД20.37; МК-45.45
46-53
Акселератор в сборе с тросом МК-4,5.46-53
46
Левая половина рычага управления двигателем
47
Основание рычага управления двигателем
48
Шайба
49
Рычаг управления двигателем
50
Винт
51
Правая половина рычага управления двигателем
52
Болт соединительный
53
Трос управления двигателем
54
Палец ф8х35 МК-4,5.54
55
Фреза МК-4,5.55
56-68
Редуктор в сборе МК-4,5.56-68
56
Сальник
57
Шайба
58
Болт редуктора
59
Болт М8х30
60
Шайба 8
61
Правая половина редуктора
61а
Левая половина редуктора
62
Подшипник 6004RS (42*20) БС-1500; МК3,5.19/4,5.62
63
Проставка
64
Подшипник 6003z (35*17) МК-4,5.64/6,5.65
65
Вал червячный
66
Шпонка 4х18
67
Подшипник 6204RZ/RS/2RS (47*20)
68
Шестерня червячная
69
Гайка
70
Шайба
71
Пробка
72
Шайба
73
Болт M10*40
74
Вилка переднего колеса, складная
75
Шайба
76
Колесо МК-4,5.76
Шкив ведомый под поликлиновый ремень
Шкив ведущий под поликлиновый ремень МК4,5.17b
