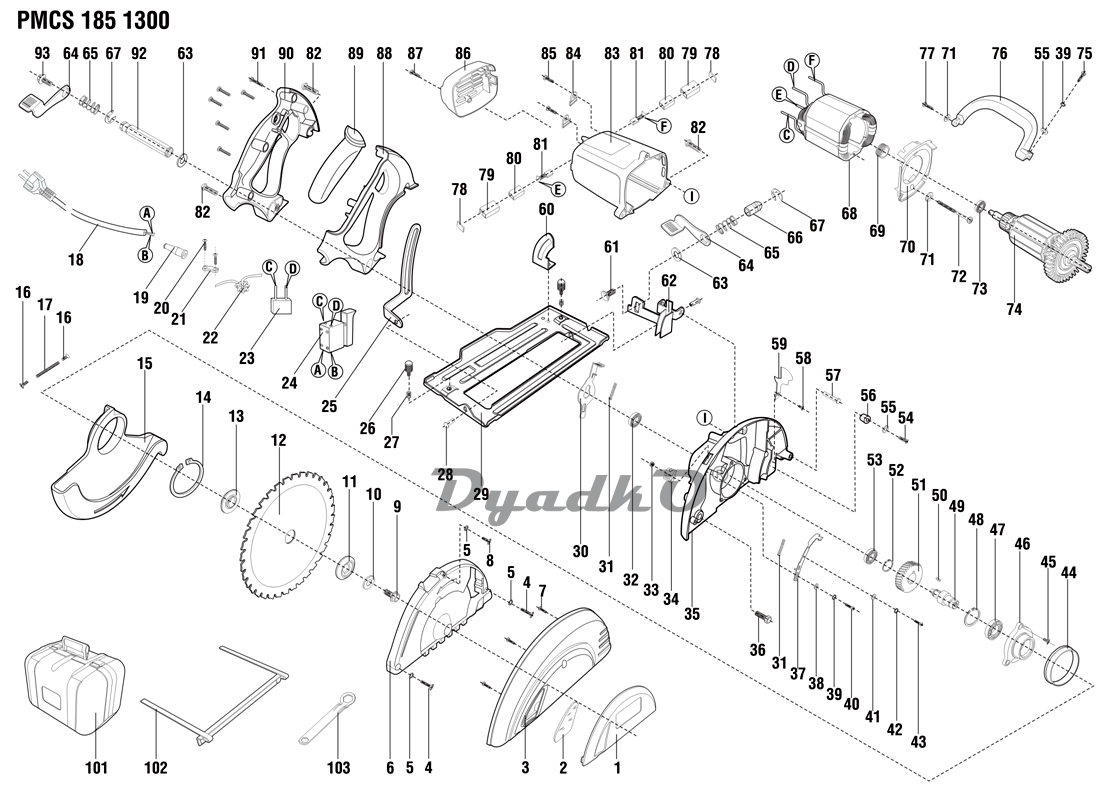

Схема URAGAN PMCS-185-1300

1 Крышка декоративная
2 Экран
3 Кожух съемный
4 Винт М5х30 РН2 UM01-000-163
5 Шайба стопорная D5 UM04-003-002
6 Крышка кожуха диска
7 Саморез 4х15 PH2 UM02-000-022
8 Винт М5х18 РН2 UM01-000-094
9 Болт М8х26 UM03-002-002
10 Шайба D24 D8,5 h2 UM04-002-019
11 Шайба прижимная
12 Диск пильный
13 Шайба прижимная
14 Кольцо разжимное D39мм UM06-001-019
15 Кожух подвижный
16 Винт M5x10 T20 UM01-000-146
17 Пружина подвижного кожуха
18 Шнур сетевой резин, 2х1,0мм, 2м U099-004-006
19 Воротник шнура U098-002-001
20 Саморез 4х16 PH2 UM02-000-024
21 Прижим шнура
22 Катушка индукторная
23 Конденсатор 0,33 мкф
24 Выключатель FA4-7/2 7(7)A 250V~ 5E4
25 Глубиномер
26 Винт-барашек М6х31
27 Пружина
28 Заклепка
29 Стол
30 Стопор
31 Пружина
32 Подшипник шариковый 6001-2RS (28х12х8) U009-600-1RS
33 Гайка М4 UM05-000-002
34 Кнопка запора
35 Кожух
36 Болт М8х24 UM03-000-017
37 Запор
38 Шайба D14 d5 h1 UM04-002-017
39 Шайба-гровер D5 UM04-001-003
40, 45 Винт М5х14 PH2 UM01-000-164
41, 71 Шайба D4 UM04-000-002
42 Шайба-гровер D4 UM04-001-002
43 Винт М4х14 РН2 UM01-000-018
44 Кольцо пластиковое
46 Фланец
47 Подшипник шариковый 6003-2RS (35х17х10) U009-600-3RS
48 Кольцо стопорное сжимное D37 UM06-002-003
49 Шпиндель
50 Шпонка 12x5x4
51 Шестерня
52 Кольцо разжимное D13 UM06-001-005
53 Подшипник шариковый 608-2RS (22х8х7) U009-608-RS0
54 Винт М5х20 РН2 UM01-000-040
55 Шайба D5 UM04-000-003
56 Отбойник резиновый
57 Палец
58 Винт М4х12 PH2 UM01-000-015
59 Разделитель
60 Кронштейн
61 Винт специальный М8х21 левый
62 Скоба
63 Шайба D17 D8,5 h2 UM04-002-016
64 Рычаг
65 Пружина
66 Гайка М8 левая
67 Кольцо стопорное D12 UM06-000-012
68 Статор
69 Втулка каучуковая
70 Защита статора
72 Саморез 4х75 PH2 UM02-000-104
73 Подшипник шариковый 609-2RS (24х9х7) U009-609-RS0
74 Ротор (z=7)
75 Винт М5х17 T20 UM01-000-036
76 Ручка
77, 87, 91 Саморез 4x18 T20 UM02-000-028
78 Крышка щеткодержателя
79 Корпус щеткодержателя
80 Гильза щеткодержателя
81 Щетка
82 Винт М5х28 T20 UM01-000-145
83 Корпус статора
84 Прижим щеткодержателя
85 Саморез 4х14 PH2 UM02-000-119
86 Крышка задняя
88 Ручка правая часть
89 Накладка
90 Ручка левая часть
92 Фиксатор
93 Болт М8х22 UM03-002-001
101 Кейс
102 Линейка-упор
103 Ключ накидной №13
Отсутствует
Клепка
Вставка скобы
