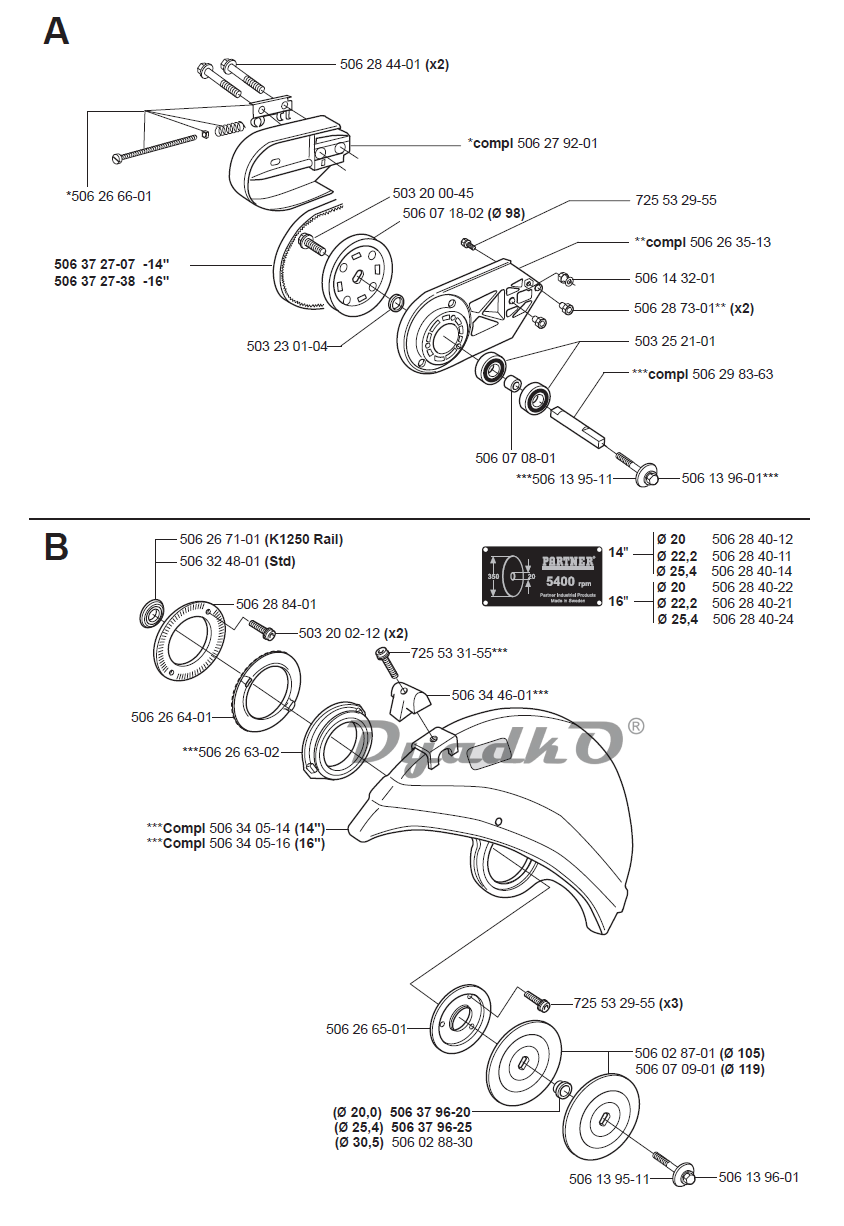

Схема PARTNER K 1250 Active, K 1250 Rail Защитный кожух


503 20
00- 45
SCREW
503 20
02- 12
SCREW
503 23
01- 04
WASHER
503 25
21- 01
BALL BEARING
506 02
87- 01
WASHER
506 02
88- 30
BUSHING
506 07
08- 01
SPACER
506 07
09- 01
WASHER
506 07
18- 02
PULLEY
506 13
95- 11
WASHER
506 13
96- 01
SCREW
506 14
32- 01
CATCH
506 26
35- 13
HOUSING
506 26
63- 02
LINING
506 26
64- 01
FLANGE
506 26
65- 01
FLANGE
506 26
66- 01
TENSIONER
506 26
71- 01
SLEEVE
506 27
92- 01
COVER
506 28
40- 11
LABEL
506 28
40- 12
LABEL
506 28
40- 14
LABEL
506 28
40- 21
LABEL
506 28
40- 22
LABEL
506 28
40- 24
LABEL
506 28
44- 01
BOLT
506 28
73- 01
NUT
506 28
84- 01
FLANGE
506 29
83- 63
SHAFT
506 32
48- 01
FLANGE
506 34
05- 14
GUARD
506 34
05- 16
GUARD
506 34
46- 01
HANDLE
506 37
27- 07
V-BELT
506 37
96- 20
BUSHING
506 37
96- 25
BUSHING
725 53
29- 55
SCREW
725 53
31- 55
SCREW
