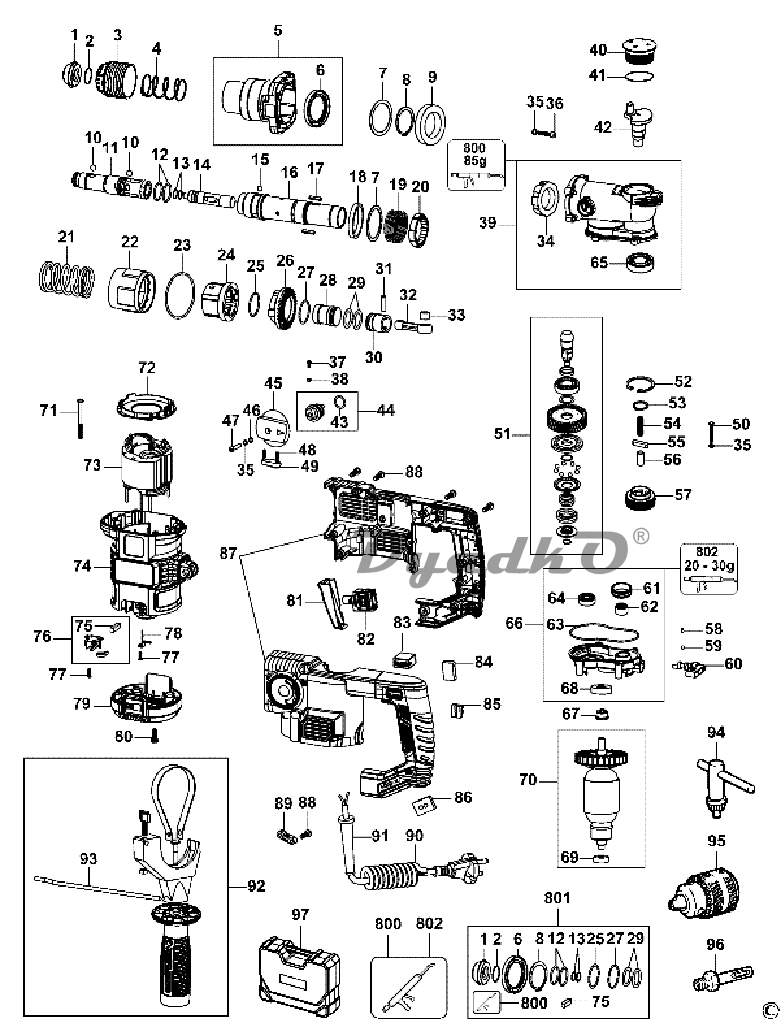

Схема BLACK&DECKER KD1250K (Type1)

1  КОЛПАЧОК
2  КОЛЬЦО  18 x 2mm
3  МАНЖЕТА
4  ПРУЖИНА
5  КОЖУХ SA
6  УПЛОТНЕНИЕ  35 x 51 x 6mm
7  ШАЙБА  45 x 54.7 x 1mm
8  СТОПОРНОЕ КОЛЬЦО  35mm
9  ПОДШИПНИК  61907-Z1
10  СТАЛЬ ШАРИКА  7.14mm
11  ШПИНДЕЛЬ
12  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО  20.8 x 2.1mm
13  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО  11 x 2mm
14  УДАРИТЬ ЗАГОТОВКУ
15  СТАЛЬ ШАРИКА  7.94mm
16  ЦИЛИНДР
17  КЛЮЧ
18  ВТУЛКА  47 x 55 x 7mm
19  ПРУЖИНА
20  ВТУЛКА
21  ПРУЖИНА
22  ВТУЛКА
23  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО  53.5 x 2mm
24  МУФТА
25  КОЛЬЦО
26  ШЕСТЕРНЯ
27  КОЛЬЦО  26.7 x 1.6mm
28  ПРЕСС-ШТОК
29  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО  19.2 x 3mm
30  ПОРШЕНЬ
31  ШТИФТ
32  ШАТУН
33  ПОДШИПНИК  8 x 12 x 10mm
34  ВТУЛКА  30 x 47 x 10mm
35  ПРУЖИННАЯ ШАЙБА  5mm
36  ВИНТ  M5 x 22mm
37  ВИНТ  M4 x 10mm
38  ПРУЖИННАЯ ШАЙБА  4mm
39  КАРТЕР
40  КРЫШКА
41  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО  37 x 1.8mm
42  КОЛЕНЧАТЫЙ ВАЛ
43  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО  13.4 x 2.4mm
44  РЫЧАГ SA
45  РУЧКА
46  ШАЙБА 5 ММ
47  ВИНТ  M5 x 12mm
48  ПРУЖИНА
49  КНОПКА
50  ВИНТ  ST 4.8 x 45 - F
51  ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ В СБОРЕ
52  СТОПОРНОЕ КОЛЬЦО  35mm
53  СТОПОРНОЕ КОЛЬЦО  17mm
54  ПРУЖИНА  1.2 x 5.1 x 33mm
55  КЛЮЧ
56  ШТИФТ  8 x 19.4mm
57  ШЕСТЕРНЯ
58  РЕЗИНОВЫЙ ОГРАНИЧИТЕЛЬ
59  СТАЛЬ ШАРИКА 4 MM
60  РЫЧАГ
61  ВТУЛКА
62  ИГОЛЬЧАТЫЙ ПОДШИПНИК  HK1210
63  УПЛОТНЕНИЕ
64  ПОДШИПНИК  627-2Z
65  ПОДШИПНИК  6003-2Z
66  КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ
67  КОЛПАЧОК
68  ПОДШИПНИК  6001-2RS
69  ПОДШИПНИК  608-2RS
70  ЯКОРЬ SA
71  ВИНТ  ST 4.08 x 65mm
72  КОЖУХ ВЕНТИЛЯТОРА
73  ОБМОТКА ВОЗБУЖДЕНИЯ
74  КОЖУХ ДВИГАТЕЛЯ
75  ВЫВОД ЩЁТКИ
76  ЩЁТКА И ДЕРЖАТЕЛЬ SA
77  ВИНТ  ST 2.9 x 10mm
78  КОНТАКТ
79  КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ
80  ВИНТ  ST 4 x 20mm
81  КУРКОВЫЙ ВЫКЛЮЧАТЕЛЬ
82  ВЫКЛЮЧАТЕЛЬ
83  ПОТЕНЦИОМЕТР SA
84  КОНДЕНСАТОР
85  КЛЕММНАЯ КОЛОДКА
86  СВЕТОДИОД
87  СОСТАВНАЯ КОРПУСНАЯ ЧАСТЬ В СБОРЕ
88  ВИНТ  ST 4 x 4 -F
89  ЗАЖИМ ШНУРА ПИТАНИЯ
90  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)  QS
91  ЗАЩИТА ШНУРА ПИТАНИЯ
92  БОКОВАЯ РУЧКА
93  ОГРАНИЧИТЕЛЬ ГЛУБИНЫ
94  КЛЮЧ ЗАЖИМНОГО ПАТРОНА
95  ЗАЖИМНОЙ ПАТРОН
96  АДАПТЕР
97  НАБОР ИНСТРУМЕНТОВ
800  КОНСИСТЕНТНАЯ СМАЗКА  84g - Mobil XHP 222
801  НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
802  КОНСИСТЕНТНАЯ СМАЗКА  20 - 30g FT-1333
