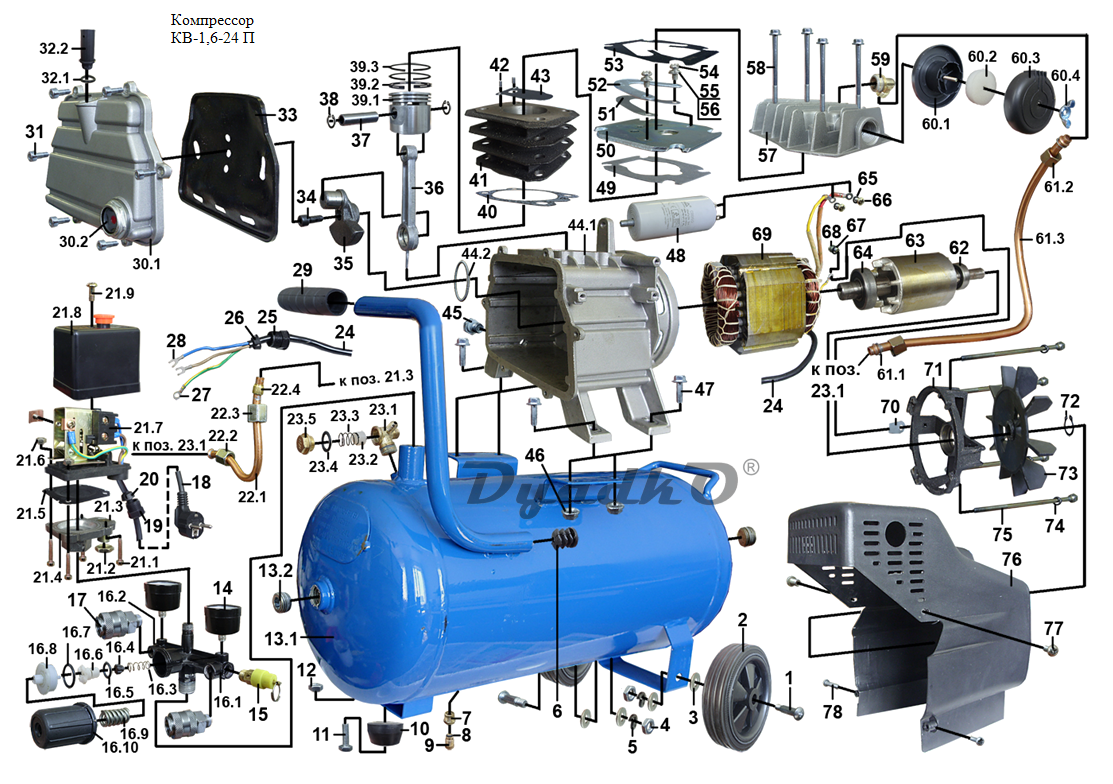

Схема ДИОЛД КВ-1,6-24 П

1 Винт специальный резьба М10х14
2 Колесо
3 Шайба 10
4 Гайка М10
5 Шайба пружинная 10
6 Заглушка
7 Переходник М13хМ10
8 Кольцо резиновое (004-007-19)
9 Клапан
10 Опора передняя
11 Болт М8х25
12 Гайка М8
13 Ресивер в сборе
13.1 ресивер
13.2 заглушка (резьба М21)
14 Манометр (резьба М10)
15 Предохранительный клапан в сборе
16 Редуктор в сборе
16.1 корпус
16.2 заглушка
16.3 пружина 5,8х15,4х0,44
16.4 втулка резиновая
16.5 кольцо резиновое (010-013-19)
16.6 втулка промежуточная
16.7 кольцо резиновое (020-025-30)
16.8 втулка
16.9 пружина 12,8х24х2,5
16.10 регулятор
17 Штуцер (резьба М13)
18 Шнур сетевой 3х1,5мм 2, длина - 1,4 м
19 Втулка зажимная
20 Втулка резьбовая (резьба М19)
21 Выключатель в сборе
21.1 винт М4х21
21.2 гайка М11
21.3 клапан
21.4 основание
21.5 прокладка резиновая
21.6 гайка М4
21.7 блок выключателя
21.8 корпус
21.9 винт М4х10
22 Трубка нагнетательная в сборе малая
22.1 трубка
22.2 гайка соединительная (резьба М10)
22.3 гайка соединительная (резьба М11)
22.4 втулка упорная
23 Клапан обратный в сборе
23.1 корпус (резьба соедине-ния с ресивером М21)
23.2 втулка запорная
23.3 пружина коническая 12,6х15,2х17,2х0,7
23.4 кольцо резиновое
23.5 Гайка-заглушка (резьба М20)
24 проводник 3х1,5мм 2
25 Втулка резьбовая (резьба М19)
26 Втулка зажимная
27 Лепесток
28 Наконечник
29 Накладка
30 Крышка в сборе
30.1 крышка
30.2 индикатор
31 Винт М5х14
32 Сапун в сборе
32.1 кольцо резиновое (013-017-25)
32.2 сапун М16
33 Уплотнитель крышки
34 Винт М8х22
35 Шатун
36 Водило
37 Ось
38 Кольцо стопорное внутреннее 12
39 Поршень в сборе
39.1 поршень 47
39.2 кольцо специальное
39.3 кольцо
40 Прокладка
41 Цилиндр
42 Штифт 3х6
43 Пластина
44 Корпус в сборе
44.1 корпус
44.2 Кольцо пружинное втулки защитной (втулка не показана)
45 Болт М12х16
46 Гайка М8
47 Винт М8х25
48 Конденсатор СВВ60 (резьба М8)
49 Прокладка нижняя
50 Пластина специальная
51 Планка толщ. 0,3мм
52 Планка толщ. 2,5мм
53 Прокладка верхняя
54 Винт М4х8
55 Шайба пружинная 4
56 Шайба 4
57 Головка цилиндра
58 Болт М 8х100
59 Уголок (М21хМ17)
60 Фильтр в сборе
60.1 корпус (резьба М20)
60.2 прокладка
60.3 крышка
60.4 гайка-барашек М5
61 Трубка нагнетательная в сборе большая
61.1 шайба
61.2 гайка соединительная (резьба М17)
61.3 трубка
62 Подшипник 6202 RZ-1 (15х35х11)
63 Якорь 67
64 Подшипник 6204 RS (20х47х14)
65 Шайба пружинная 3
66 Винт М3х6
67 Шайба пружинная 4
68 Винт М4х8
69 Статор
70 Табличка
71 Фланец задний
72 Кольцо стопорное 12
73 Вентилятор
74 Шайба пружинная 5
75 Болт М5х105
76 Кожух защитный
77 Винт М5х12
78 Винт саморез 3х15
Позиции в сборе:
Планка в сб (п.50-52,54-56)
