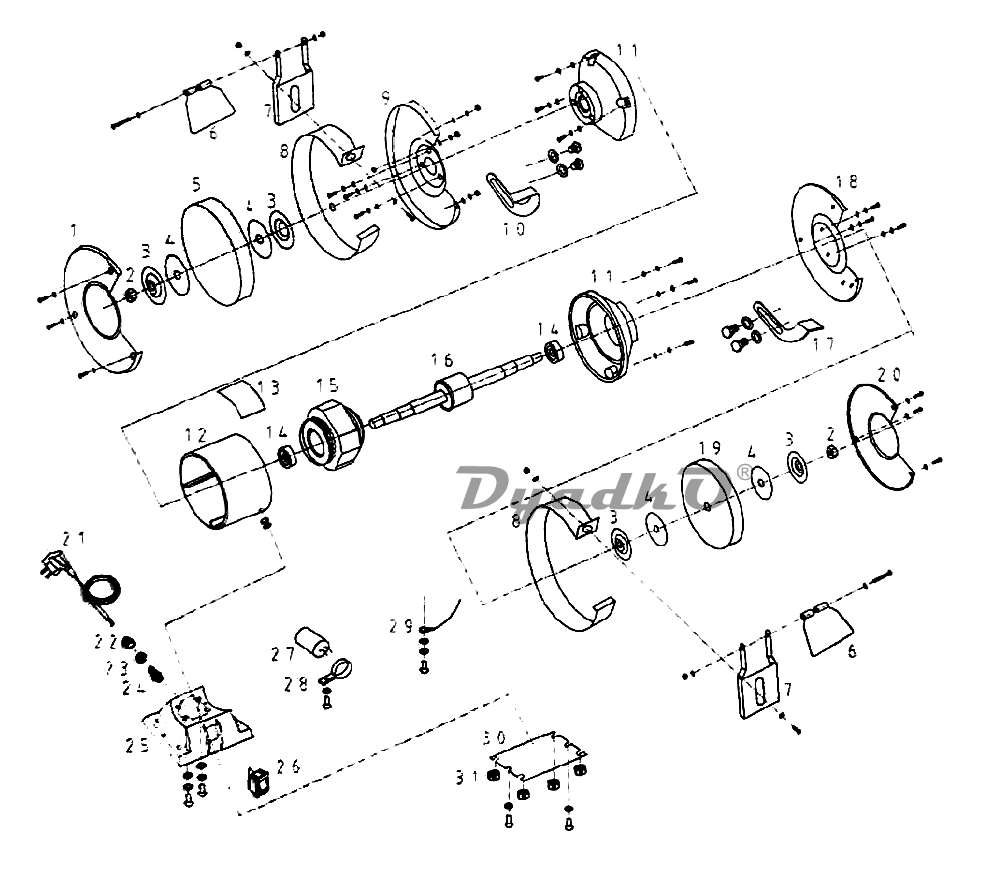

Схема КАЛИБР ТЭ-175/350 (ТЭ-175/400), ТЭ-200/480 (ТЭ-200/450) (GM)

1 Кожух защитный наружный (л) ТЭ-175/350
1 Кожух защитный наружный (л) ТЭ-200/450
2 Г айка М12 левая
2 Гайка Ml2
3 Фланец
4 Прокладка
5 Круг точильный 175x20x32 ТЭ-175/350
5 Круг точильный 200x20x32 ТЭ-200/450
6 Экран защитный
7 Крониггейн экрана
8 Обечайка кожуха защитного ТЭ-175/350
8 Обечайка кожуха защитного ТЭ-200/450
9 Кожух защитный внутренний (л) ТЭ-175/350
9 Кожух защитный внутренний (л) ТЭ-200/450
10 Площадка опорная левая
11 Кожух двигателя
12 Корпус статора ТЭ175/350н
12 Корпус статора ТЭ200/450н
13 Наклейка
14 Подшипник 6203
15 Статор ТЭ-175/350
15 Статор ТЭ-200/450
16 Якорь ТЭ-175/350
16 Якорь ТЭ-200/450
17 Площадка опорная правая
18 Кожух защитный внутренний (п) ТЭ-175/350
18 Кожух защитный внутренний (п) ТЭ-200/450
19 Круг точильный 175x20x32 ТЭ-175/350
19 Круг точильный 200x20x32 ТЭ-200/450
20 Кожух защитный наружный (п) ТЭ-175/350
20 Кожух защитный наружный (п) ТЭ-200/450
21 Кабель питания 3x0,75мм2 с вилкой
22 Гайка сальника кабельного
23 Гайка
24 Сальник кабельный
25 Основание
26 Выключатель
27 Конденсатор СВВ61 6мкФ/450В (провода)
28 Хомут конденсатора
29 Клемма заземления
30 Крышка основания
31 Ножка резиновая
