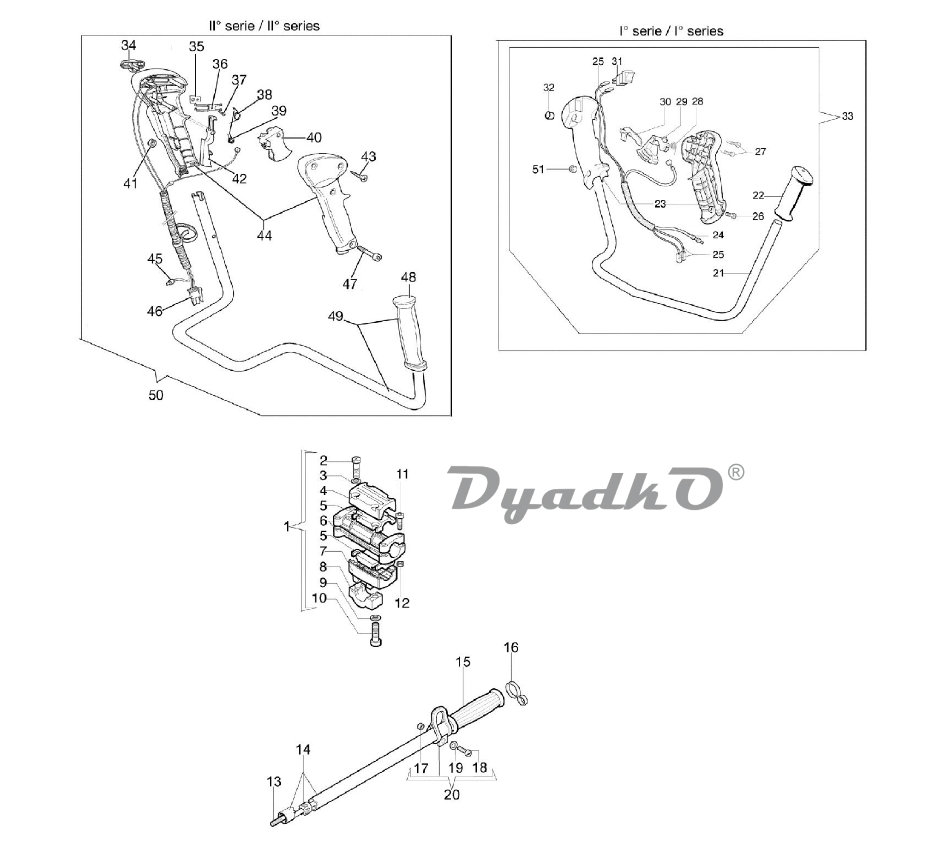

Схема EFCO 8460 Transmission

1	Compl. clamp
2	Screw
3	Washer
4	Cover
5	Insert
6	Clamp
7	Hub
8	Clamp
9	Washer
10	Screw
11	Nut
12	Screw
13	Drive shaft
14	Tube 032
15	Knob
16	Grom met
17	Nut
18	Screw
19	Washer
20	Band
21	Handlebar sn 1771483699 BT3-112- 01/12
22	Knob sn 1771483699 BT3-112- 01/12
23	Handle sn 1771483699 BT3-112- 01/12
24	Throttle cable sn 1771483699 BT3-112- 01/12
25	Cable sn 1771483699 BT3-112- 01/12
26	Screw sn 1771483699 BT3-112- 01/12
27	Screw sn 1771483699 BT3-112- 01/12
28	Spring sn 1771483699 BT3-112- 01/12
29	Throttle lever sn 1771483699 BT3-112- 01/12
30	Lever sn 1771483699 BT3-112- 01/12
31	Switch sn 1771483699 BT3-112- 01/12
32	Cap sn 1771483699 BT3-112- 01/12
33	Handlebar sn 1771483699 BT3-112- 01/12
34	Slide control sn 1771483700 BT3-112- 01/12
35	Plate sn 1771483700 BT3-112- 01/12
36	Plate sn 1771483700 BT3-112- 01/12
37	Screw sn 1771483700 BT3-112- 01/12
38	Spring sn 1771483700 BT3-112- 01/12
39	Spring sn 1771483700 BT3-112- 01/12
40	Throttle lever sn 1771483700 BT3-112- 01/12
41	Nut sn 1771483700 BT3-112- 01/12
42	Lever sn 1771483700 BT3-112- 01/12
43	Screw sn 1771483700 BT3-112- 01/12
44	Handle kit sn 1771483700 BT3-112- 01/12
45	Throttle cable sn 1771483700 BT3-112- 01/12
46	Cable sn 1771483700 BT3-112- 01/12
47	Screw sn 1771483700 BT3-112- 01/12
48	Knob sn 1771483700 BT3-112- 01/12
49	Handle and knob sn 1771483700 BT3-112- 01/12
50	Compl. handle sn 1771483700 BT3-112- 01/12
51	Nut sn 1771483699 BT3-112- 01/12
