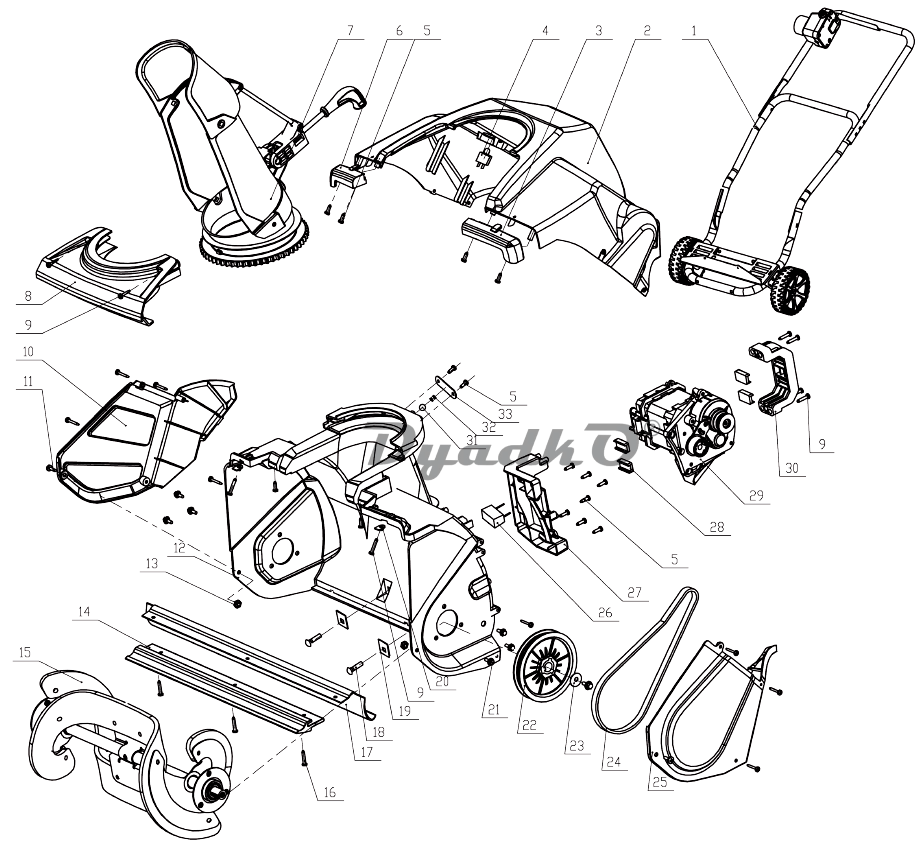

Схема КАЛИБР СНБЭ-1700 (KC) Корпус, Шнек

1 Тележка в сборе СНБЭ1700.1.01
2 Кожух задний СНБЭ1700.1.02
3 Вставка левая СНБЭ1700.1.03
4 Автомат защиты GZ06 8А СНБЭ1700.1.04
5 Винт ST4.2×12-F СНБЭ1700.1.05
6 Вставка правая СНБЭ1700.1.06
7 Желоб в сборе СНБЭ1700.1.07
8 Накладка СНБЭ1700.1.08
9 Винт ST4.2×22-F СНБЭ1700.1.09
10 Отражатель СНБЭ1700.1.10
11 Винт M5×12 СНБЭ1700.1.11
12 Корпус шнека СНБЭ1700.1.12
13 Гайка М5 СНБЭ1700.1.13
14 Нож (пластмассовый) СНБЭ1700.1.14
15 Шнек в сборе СНБЭ1700.1.15
16 Винт ST4.2×16-F СНБЭ1700.1.16
17 Планка ножа СНБЭ1700.1.17
18 Болт M6×18 СНБЭ1700.1.18
19 Сухарь СНБЭ1700.1.19
20 Клипса СНБЭ1700.1.20
21 Болт M6×18 СНБЭ1700.1.21
22 Шкив ведомый СНБЭ1700.1.22
23 Шайба увеличенная 6 СНБЭ1700.1.23
24 Ремень 3PK620 СНБЭ1700.1.24
25 Крышка ремня СНБЭ1700.1.25
26 Конденсатор фильтра р/помех 0.22мкФ У01531
27 Платформа двигателя СНБЭ1700.1.27
28 Подушка двигателя СНБЭ1700.1.28
29 Двигатель в сборе СНБЭ1700.1.29
30 Хомут двигателя СНБЭ1700.1.30
31 Шарик стальной Ø10 СНБЭ1700.1.31
32 Пружина СНБЭ1700.1.32
33 Планка прижимная СНБЭ1700.1.33
