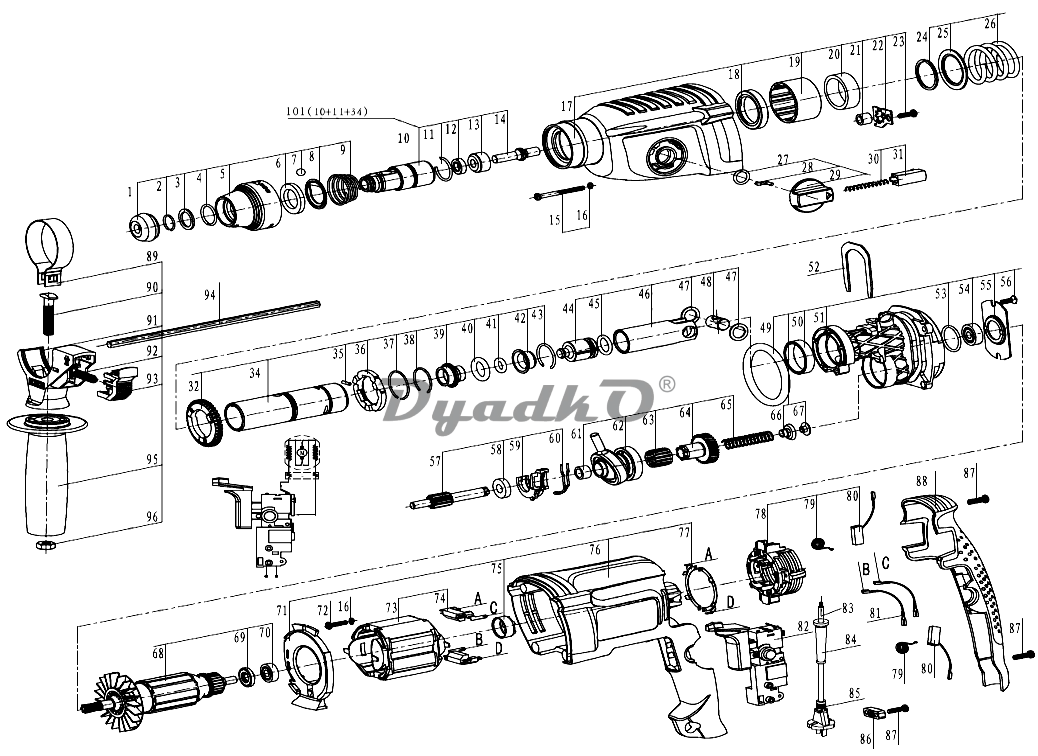

Схема СОЮЗ ПЕС-2510

1 крышка пыленепроницаемая
2 кольцо
3 шайба
4 кольцо
5 муфта
6 шайба
7 шарик
8 шайба
9 пружина
10 стволик
11 кольцо
12 сальник
13 кольцо
14 вал
15 винт
16 шайба
17 корпус
18 кольцо
19 втулка
20 роликовый подшипник НК3012
21 роликовый подшипник НК0709
22 шайба
23 винт
24 кольцо
25 шайба
26 пружина
27 кольцо
27-31 переключатель режимов в сборе
28 вставка переключателя
29 переключатель режимов
30 пружина
31 фиксатор
32 большая шестерня
33 шплинт
34 соединительная труба
35 шплинт
36 муфта
37 стопорное кольцо
38 стопорное кольцо
39 втулка направляющая
40 кольцо
41 кольцо
42 внешний цилиндр
43 стопорное кольцо
44 поршень
45 поршневое кольцо
46 цилиндр
47 кольцо
48 шплинт цилиндра
49 кольцо
50 корпус втулки
51 корпус
52 пресс-вилка
53 кольцо
54 подшипник 609Z
55 пресс-плата
56 винт
57 шестеренчатый вал
58 подшипник 699Z
59 селекторная вилка
60 пружина вилки
61 роликовый подшипник НК0908
62 шарнирная опора
63 роликовый подшипник К15
64 шестерня ствола
65 пружина
66 держатель пружины
67 шайба
68 ротор
69 шайба изоляционная
70 подшипник 607Z
71 проставка
72 винт
73 статор
74 индуктор
75 втулка подшипника
76 корпус
77 контакт выключателя
78 щеткодержатель
79 пружина
80 угольная щетка
81 провод
82 выключатель
83 шнур с вилкой
84 воротник шнура
85 муфта
86 зажим
87 винт
88 накладка корпуса
89 зажимная лента
90 винт
91 штатив
91,92,93 штатив в сборе
92 пружина
93 фиксатор
94 глубиномер
95 ручка
96 гайка
101 ствол в сборе
