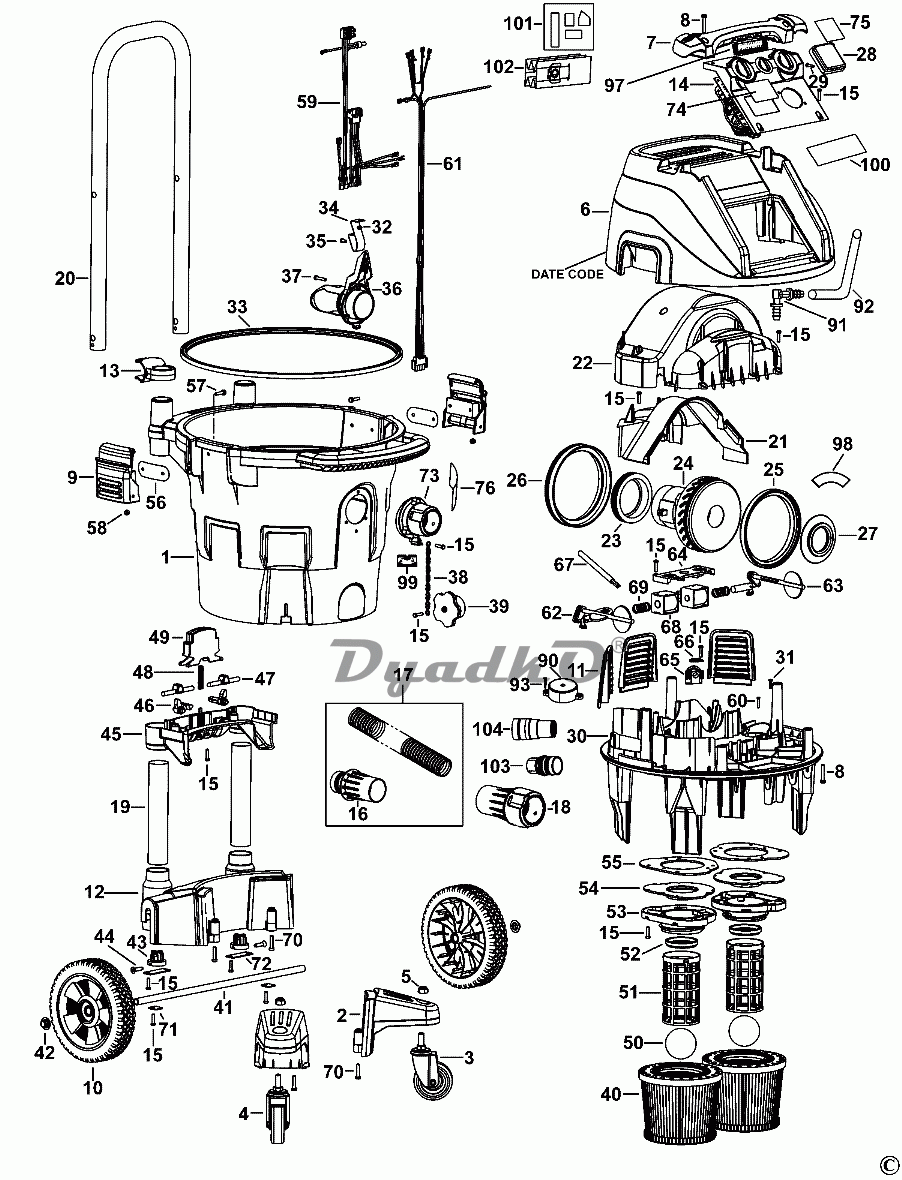

Схема DEWALT DWV902M DWV902M (TYPE 1)

1  РЕЗЕРВУАР
2  КРЕПЛЕНИЕ
3  ПЕРЕДНЕЕ КОЛЕСО
4  БЛОКИРОВКА КОЛЕСА
5  КОНТРГАЙКА M10 X 1.5
6  ГОЛОВКА
7  РУЧКА
8  ВИНТ, ВРЕМ. M5 x 32 T25
9  ФИКСАТОР
10  ЗАДНЕЕ КОЛЕСО
11  ВЕНТИЛЯЦИОННАЯ ТРУБА
12  МОНТАЖНЫЙ КРОНШТЕЙН
13  ЗАЖИМ
14  ПУЛЬТ УПРАВЛЕНИЯ
15  ВИНТ M4 x 19 - T20
16  ПЛАСТИНА ШЛАНГА
17  ШЛАНГ SA
18  РАЗЪЁМ
19  ТРУБА
20  ВЕРХНЯЯ РУЧКА
21  КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ
22  КРЫШКА SA
23  ПРОКЛАДКА
24  ЭЛЕКТРОДВИГАТЕЛЬ SA 230 В
25  ПРОКЛАДКА
26  КОЛЬЦО
27  ПРОКЛАДКА
28  ВЫПУСКНОЕ ОТВЕРСТИЕ
29  ВИНТ M3.5 x 16
30  КРЕПЛЕНИЕ SA
31  ВИНТ #6-32 X.625 PH
32  КОНТРГАЙКА #6-32 X 5/16
33  ПРОКЛАДКА
34  ПЛАСТИНА
35  ВИНТ
36  ВХОД
37  ВИНТ м
38  КАБЕЛЬ
39  КОЛПАЧОК
40  ФИЛЬТР SA
41  ОСЬ
42  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ м12MM
43  ПРОБКА
44  ВИНТ м#8 X 19MM
45  КРЫШКА
46  РЫЧАГ
47  СТОПОРНЫЙ ШТИФТ
48  ПРУЖИНА
49  КНОПКА
50  КЛАПАН ПОПЛАВКОВЫЙ
51  СЕПАРАТОР
52  УПЛОТНЕНИЕ
53  КРЕПЛЕНИЕ
54  ПОСАДОЧНОЕ МЕСТО
55  ПРОКЛАДКА
56  ПЛАСТИНА
57  ВИНТ
58  ГАЙКА
59  ВЫВОД SA
60  ВИНТ M3 X 19
61  ВЫВОД SA
62  КЛАПАН
63  КЛАПАН
64  КРЫШКА
65  ЗАЩИТА ШНУРА ПИТАНИЯ
66  ЗАЖИМ ШНУРА ПИТАНИЯ
67  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
68  ЭЛЕКТРОМАГНИТ В СБОРЕ
69  ПРУЖИНА
70  ВИНТ
71  ПЛАСТИНА
72  ПЛАСТИНА
73  ВХОД
74  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
75  ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА
76  ЯРЛЫК ПРОИЗВОДИТЕЛЯ
90  СИРЕНА
91  РАЗЪЁМ
92  ПЛАСТМАССОВАЯ ТРУБКА
93  ВИНТ M3.5X13 T15
97  ЭТИКЕТКА
98  ЭТИКЕТКА
99  ЭТИКЕТКА
100  ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА
101  ПЕНА
102  ПЫЛЕВОЙ МЕШОК SA DWV9401-XJ
103  АДАПТЕР 35mm-35mm
104  РАЗЪЁМ
