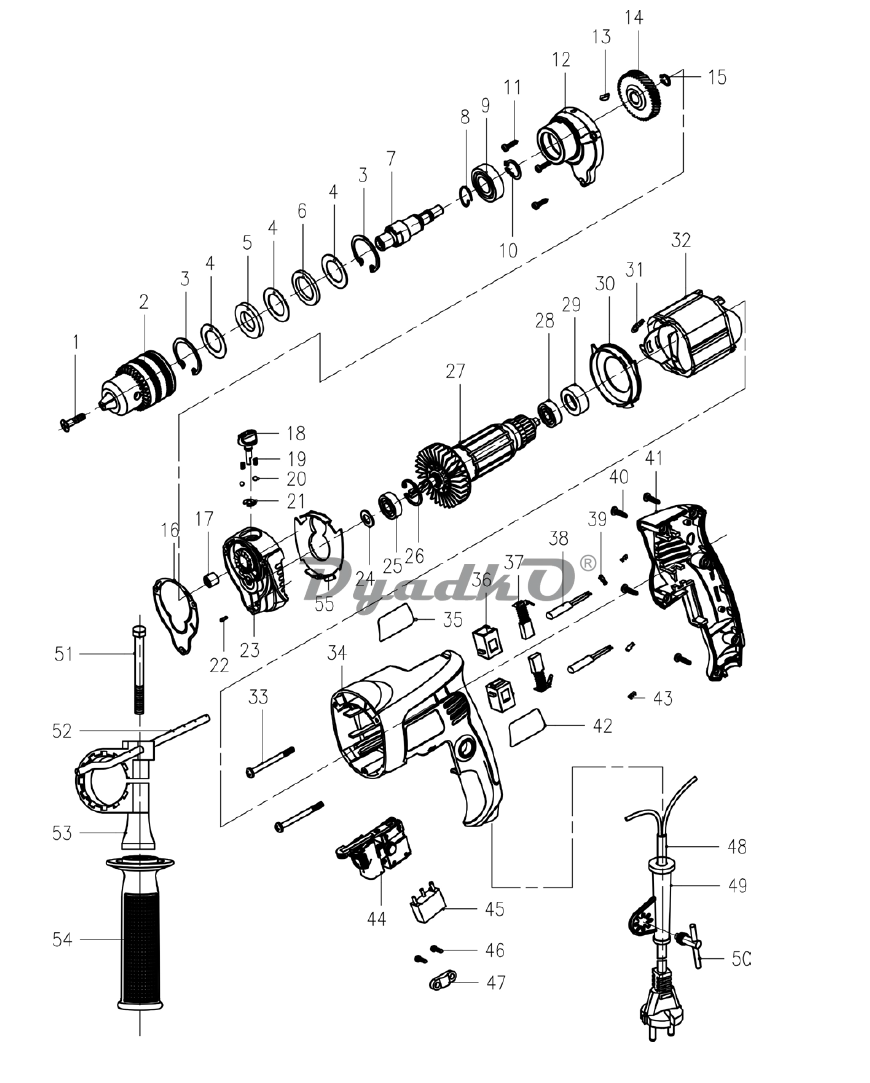

Схема ИНТЕРСКОЛ ДУ-13/750Т (228.хххххх)

1 Винт фиксирующий 2.M6LH-6е х22 ГОСТ17475
2,5 Патрон сверлильный с ключом Ø1,5-13мм (½”-20UNF)
3 Кольцо пружинное В32.60СВА ГОСТ13943-86
4 Прокладка
5 Кольцо войлочное
6 Кольцо резиновое
7 Шпиндель
8 Пружина Ø18,2х9
9 Подшипник шариковый 6002.2RS (15х32х9)
10 Кольцо пружинное В15.60С2ВА
11 Винт 4x45
12 Корпус редуктора
13 Шпонка сегментная 3x3,7x10
14 Колесо зубчатое Z=41
15 Кольцо запорное В10.60С2ВА ГОСТ13942-86
16 Прокладка
17 Подшипник игольчатый HK081210 (8х12х10)
18 Ручка переключения режимов
19 Пружина
20 Шарик Ø3,5
21 Кольцо пружинное В8.60С2ВА ГОСТ13942-86
22 Штифт 6u8х14
23 Щит промежуточный
24 Кольцо войлочное
25 Подшипник шариковый 609.2RS (9х24х7)
25/085/21/ C" нет описания
26 Кольцо пружинное В24.60С2ВА ГОСТ13943-86
27 Якорь с вентилятором 220V
28 Подшипник шариковый 608.2Z (8х22х7)
29 Втулка демпфирующая
30 Диафрагма
31 Клемма Ø4,2
32 Статор в сборе 220V
33 Винт 4x60
34 Корпус
36 Корпус щёткодержателя в сборе
37 Щётка электрическая 5х10х16
38b Стержень ферритовый 65\\50
38а Стержень ферритовый 90\\50
39 Контакт
40 Винт 4x16
41 Ручка-накладка
43 Фастон
44 Выключатель в сборе KEDU 071103001, EN61058 8(6)A 250V ~5E4
45 Конденсатор TNS-3H 0,22μF(X2)+2X2200PF(Y2) 250V~M
46 Винт 4x14
47 Планка прижимная
48 Шнур питания с вилкой H05RN-F/2х0,75мм²; L=3м
49 Трубка защитная
51 Болт M8x110
52 Ограничитель глубины сверления
53 Хомут
54 Рукоятка
55 Направляющая воздушного потока
Ручка боковая в сборе
Шпиндель в корпусе в сборе
Щит промежуточный в сборе
