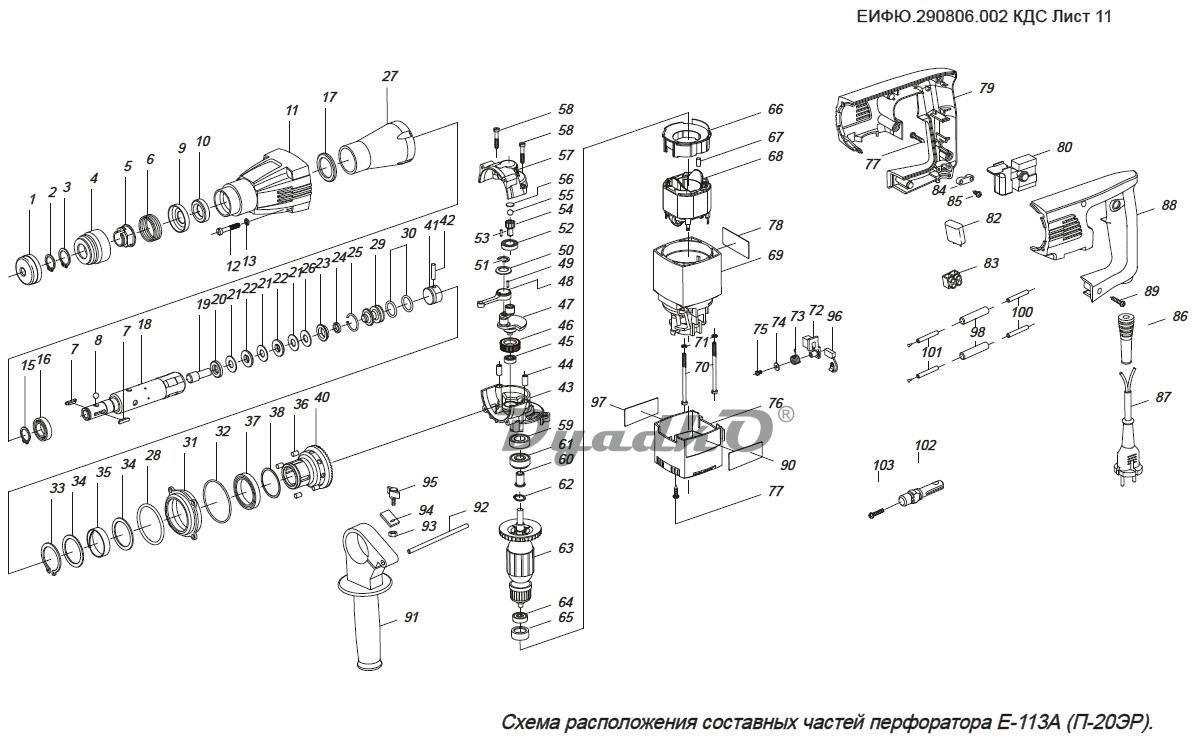

Схема БАЙКАЛ E-113A

1 Втулка
2 Кольцо
3 Кольцо
4*1 Втулка ( синий)
4*2 Втулка (черный)
4 Втулка (черный)
5 Втулка
6 Пружина
7 Шпонка
8 Шарик
9 Втулка
10 Манжета
11 Корпус (синий)
11 Корпус (серый)
12*1 Винт
12 Винт
13 Шайба
14*1 Пробка
15 Кольцо
16 Подшипник
17 Втулка
18 Ствол
19 Переходник
20 Втулка
21 Кольцо
22 Амортизатор
23 Втулка
24 Кольцо пружинное
25 Кольцо
26 Шайба
27 Диафрагма
28 Кольцо
29 Боек
30 Кольцо уплотнительное
31 Крышка
32 Кольцо
33 Кольцо
34 Шайба
35 Кольцо пружинное
36 Ролик
37 Подшипник
38 Шайба (подбор)
38 Шайба (подбор)
38 Шайба (подбор)
39 Кольцо пружинное
40 Колесо зубчатое
41 Поршень
42 Палец
43*1 Щит промежуточный
43 Щит промежуточный
44 Штифт
45 Подшипник
46 Шестерня
47 Вал коленчатый
48 Шатун
49 Ролик
50 Шайба
51 Кольцо
52 Подшипник
53 Штифт
54 Шестерня
55 Шарик
56 Диск
57 Крышка редуктора
58 Винт
59 Манжета
60 Втулка
61 Подшипник
62*1 Кольцо
62 Шайба
63 Якорь
64 Подшипник
65 Кольцо
66 Диафрагма
67 Амортизатор
68 Статор
69 Корпус электро- двигателя (синий)
69 Корпус электро- двигателя (серый)
70*1 Винт
70 Винт
71 Шайба
72 Обойма щеткодержателя
73 Пружина
74 Шайба
75 Винт
76*1 Крышка (синий)
76 Крышка (черный)
77*1 Винт
77 Винт
78 Табличка
78 Табличка
79 Ручка (синий)
79 Ручка (серый)
80 Выключатель
80*1 Выключатель
80 Выключатель
82*1 Конденсатор
82 Конденсатор
83 Колодка соединительная 2-х полюсная
83*1 Колодка
84 Пластина
85 Винт
85*1 Винт
86 Трубка защитная
87 Шнур питания
88 Накладка (синий)
88 Накладка (серый)
89 Винт
89*1 Винт
90 Табличка
90 Табличка
91 Рукоятка
92 Глубиномер
93 Гайка
94 Подкладка
95 Винт
96 Щетка
97 Табличка
97 Табличка
98 Дроссель высокочастотный
100 Вывод
101 Вывод
102 Переходник
Поз.89*1 до 01.04.07; поз.89 с 01.04.07
Примечание (* - применялись ранее или взаимозаменяемые)
Поз.4*1 до 1-ого квартала 2007 г.; поз.4 с 1-ого квартала 2007 г. Поз.12*1 до 01.04.07; поз.12 с 01.04.07
Поз.14*1 до 01.10.05
Поз.43*1 до 01.05.05; поз.45 с 01.05.05
Поз.43*1 и поз.43 взаимозаменяемые Поз.62*1 до 01.11.06; поз.62 с 01.11.06
Поз.62*1 и поз.62 взаимозаменяемые Поз.70*1 до 01.04.07; поз.70 с 01.04.07
Поз.76*1 до 1-ого квартала 2007 г.; поз.76 с 1-ого квартала 2007 г. Поз.77*1 до 01.04.07; поз.77 с 01.04.07
Поз.80*1 до 01.03.06; поз.80 с 01.03.06
Поз.80*1 и поз.80 взаимозаменяемые Поз.82*1 до 01.08.05; поз.82 с 01.08.05
Поз.82*1 и поз.82 взаимозаменяемые Поз.83*1 до 01.07.05; поз.83 с 01.07.05
Поз.83*1 и поз.83 взаимозаменяемые Поз.85*1 до 01.04.07; поз.85 с 01.04.07
Поз.87*1 до 01.07.06; поз.87 с 01.07.06
