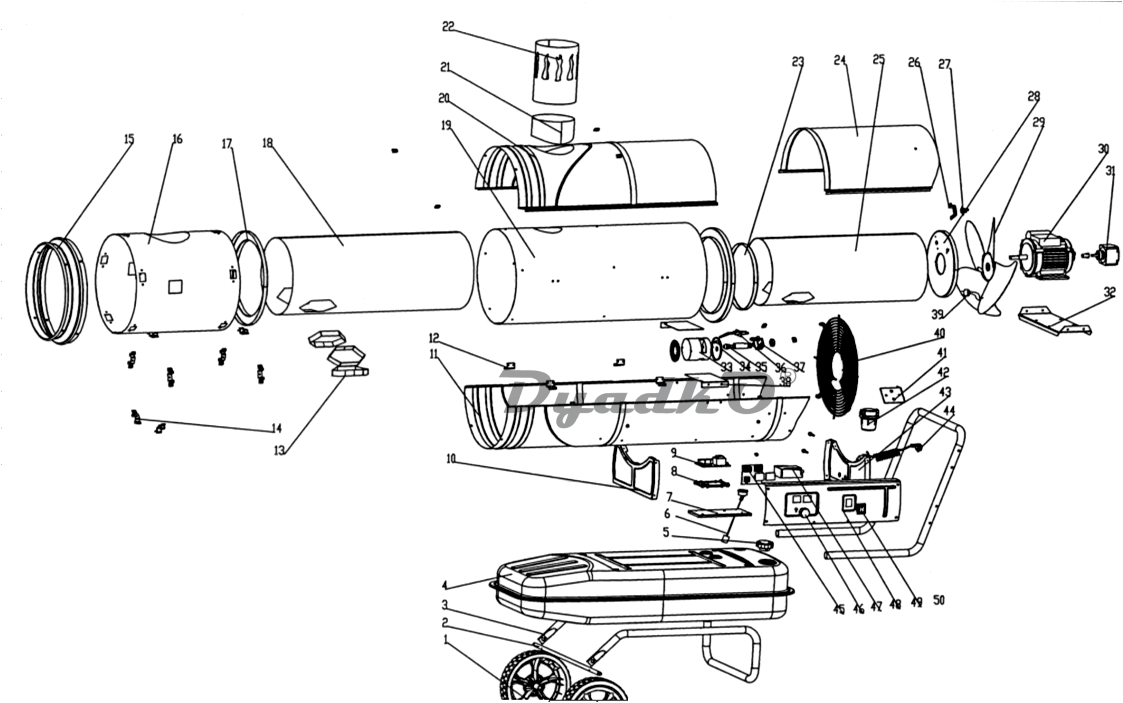

Схема РЕСАНТА ТДПН-50000

1 Колесо для ТДПН-50000
2 Колесная ось для ТДПН-50000
3 Supporting plate
4 Топливный бак для ТДПН-50000
5 Крышка топливного бака ТДПН-30000, ТДПН-50000
6 Датчик уровня топлива для ТДПН-50000
7 Spark plate
8 PCB panel
9 Плата для ТДПН-50000
10 Left side plate
11 Нижняя крышка для ТДПН-50000
12 heat fillter support
13-24 Камера сгорания в сборе для ТДПН-50000
13 Flue
14 Inner support
15 Air flue
16 Heat filter
17 Cap
18 Inner barrel
19 Outer barrel
20 Передняя крышка для ТДПН-50000
21 Chimney
22 Выхлопная труба для ТДПН-30000, ТДПН-50000
23 Chimney
24 Back cover
25 Burner chamber
26 Temperature plate
27 Температурная защита для ТДПН-30000, ТДПН-50000
28 Burner plate
29 Вентилятор для ТДПН-50000
30 Электродвигатель для ТДПН-50000
31 Насос для ТДПН-30000, ТДПН-50000
32 Motor plate
33 Wind scooper
34 Nozzle base plate
35 Сопло для ТДПН-50000
36 Свеча зажигания для ТДПН-30000, ТДПН-50000
37 Электромагнитный клапан для ТДПН-30000, ТДПН-50000
38 Baffle
39 Датчик пламени для ТДПН-30000, ТДПН- 50000
40 Задняя решетка для ТДПН-50000
41 Filter support
42 Фильтр для ТДПН-30000, ТДПН-50000
43 Right side plate
44 Plug and cable
45 Плата управления для ТДПН-50000
46 Ручка термостата для ТДПН-30000, ТДПН-50000
47 Трансформатор поджига для ТДПН-50000
48 Панель управления для ТДПН-50000
49 Выключатель ТДПН-30000, ТДПН-50000
50 Ручка для ТДПН-50000
