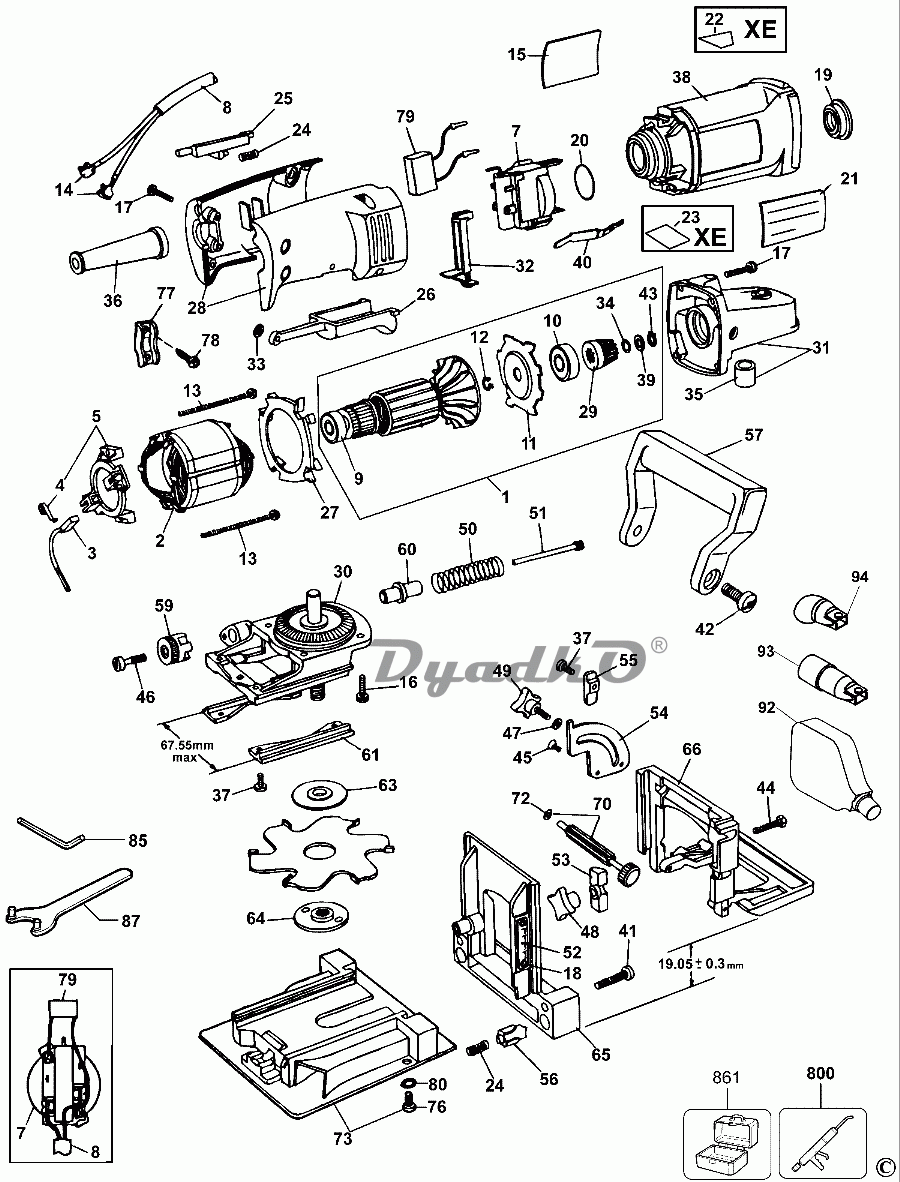

Схема DEWALT DW682K DW682K (Type 3)

1  ЯКОРЬ И ВЕНТИЛЯТОР
2  ОБМОТКА ВОЗБУЖДЕНИЯ
3  ЩЁТКА 220В
4  ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
5  КОЛЬЦО
7  ВЫКЛЮЧАТЕЛЬ
8  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
9  ПОДШИПНИК 608 (8-22-7)
10  ПОДШИПНИК
11  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
12  СТОПОРНОЕ КОЛЬЦО
13  ВИНТ
14  КЛЕММА
15  ЯРЛЫК ПРОИЗВОДИТЕЛЯ
16  ВИНТ
17  ВИНТ м
18  ВИНТ
19  ВТУЛКА
20  УПЛОТНЕНИЕ
21  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
24  ПРУЖИНА
25  КНОПКА
26  КУРКОВЫЙ ВЫКЛЮЧАТЕЛЬ
27  ОТРАЖАТЕЛЬ
28  КОЖУХ И КОРПУС
29  ВЕДУЩАЯ ШЕСТЕРНЯ
30  КРЫШКА КОРПУСА РЕДУКТОРА
31  КРЫШКА КОРПУСА РЕДУКТОРА
32  ПРИВОД
33  КОЛЬЦО
34  КОЛЬЦО
35  ПОДШИПНИК СКОЛЬЖЕНИЯ
36  ЗАЩИТА ШНУРА ПИТАНИЯ
37  ВИНТ M4X10 T20
38  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
39  ШАЙБА
40  КОНТАКТ
41  ВИНТ M5 x 25mm - T25
42  ВИНТ M8X20 T40
43  КОЛЬЦО
44  ВИНТ
45  ВИНТ, ВРЕМ.
46  ВИНТ
47  ШАЙБА
48  РУЧКА
49  РУЧКА
50  ПРУЖИНА
51  ВАЛ
52  ШКАЛА
53  ЗАЖИМ
54  КВАДРАНТ
55  ОГРАНИЧИТЕЛЬ
56  ШТИФТ
57  РУЧКА
59  ОГРАНИЧИТЕЛЬ
60  НАПРАВЛЯЮЩАЯ
61  ОПОРНАЯ ПЛАСТИНА
63  ШАЙБА
64  ГАЙКА
65  ОПОРА
66  НАПРАВЛЯЮЩАЯ
70  ВЕДУЩАЯ ШЕСТЕРНЯ
72  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
73  ОПОРНАЯ ПЛИТА SA
76  ВИНТ T20
77  ЗАЖИМ ШНУРА ПИТАНИЯ
78  ВИНТ M3.5X13 T15
79  КОНДЕНСАТОР
80  ПРУЖИННАЯ ШАЙБА
85  КЛЮЧ
87  ГАЕЧНЫЙ КЛЮЧ
92  ПЫЛЕВОЙ МЕШОК
93  АДАПТЕР
94  ДЕФЛЕКТОР ПЫЛИ
800  КОНСИСТЕНТНАЯ СМАЗКА 180 Г
861  НАБОР ИНСТРУМЕНТОВ
