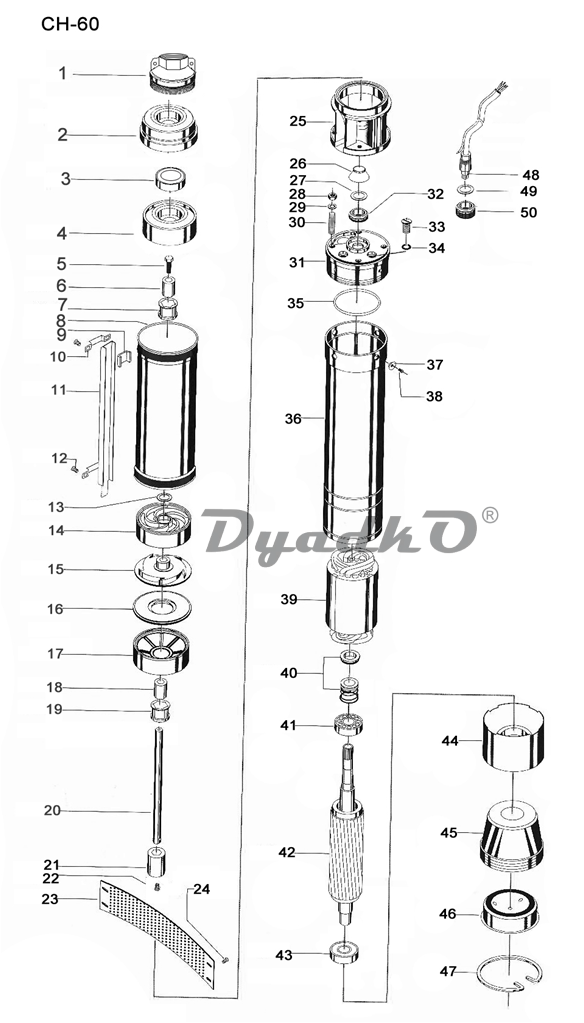

Схема ВИХРЬ CH-60

1 Крышка насоса для CH-60(1) ZJH
3 Клапан для CH-60(3) ZJH
3 Основание насоса для CH-60(3) ZJH
6 Втулка вала для CH-60(6),CH-135(5)ZJH
7 Направляющая втулка для CH-60(7),CH-135(6)ZJH
13 Уплотнительная прокладка для CH-60(13),CH-135(12)ZJH
13 Корпус крыльчатки для CH-135(13) ZJH
14 Корпус крыльчатки для CH-60(14) ZJH
14 Крыльчатка для CH-135(14) ZJH
15 Крыльчатка для CH-60(15) ZJH
16 Крышка корпуса крыльчатки для CH-60(16) ZJH
17 Корпус крыльчатки для CH-60(17) ZJH
20 Вал крыльчатки для CH-60(20) ZJH
26 Пыльник для CH-60(26),CH-135(25)ZJH
31 Крышка масляной камеры для CH-60(31) ZJH
35 Уплотнительное кольцо 55x3мм для CH-60(35) ZJH
36,39 Статор в сборе с гильзой для CH-60(36,39)ZJH
40 Пружинное уплотнение для CH-60(40) ZJH
42 Ротор L=294x121,ф38 для CH-60(42) ZJH
45 Маслоуловитель для CH-60(45) ZJH
46 Заглушка маслоуловителя для СН-60(46) ZJH
47 Стопорное кольцо ф74мм для CH-60(47) ZJH
49 Уплотняющая шайба для СН-90В,CH-60(49) ZJH
50 Втулка для СН-90В,CH-60(50) ZJH
Подшипник 6003 открытый
Подшипник 6202 Z,RS,2RS
Конденсатор 20мкФ 450V ф44мм h-93мм
Корпус блока управления для СН60,CH-135 ZJH
Коробка для CH-60
