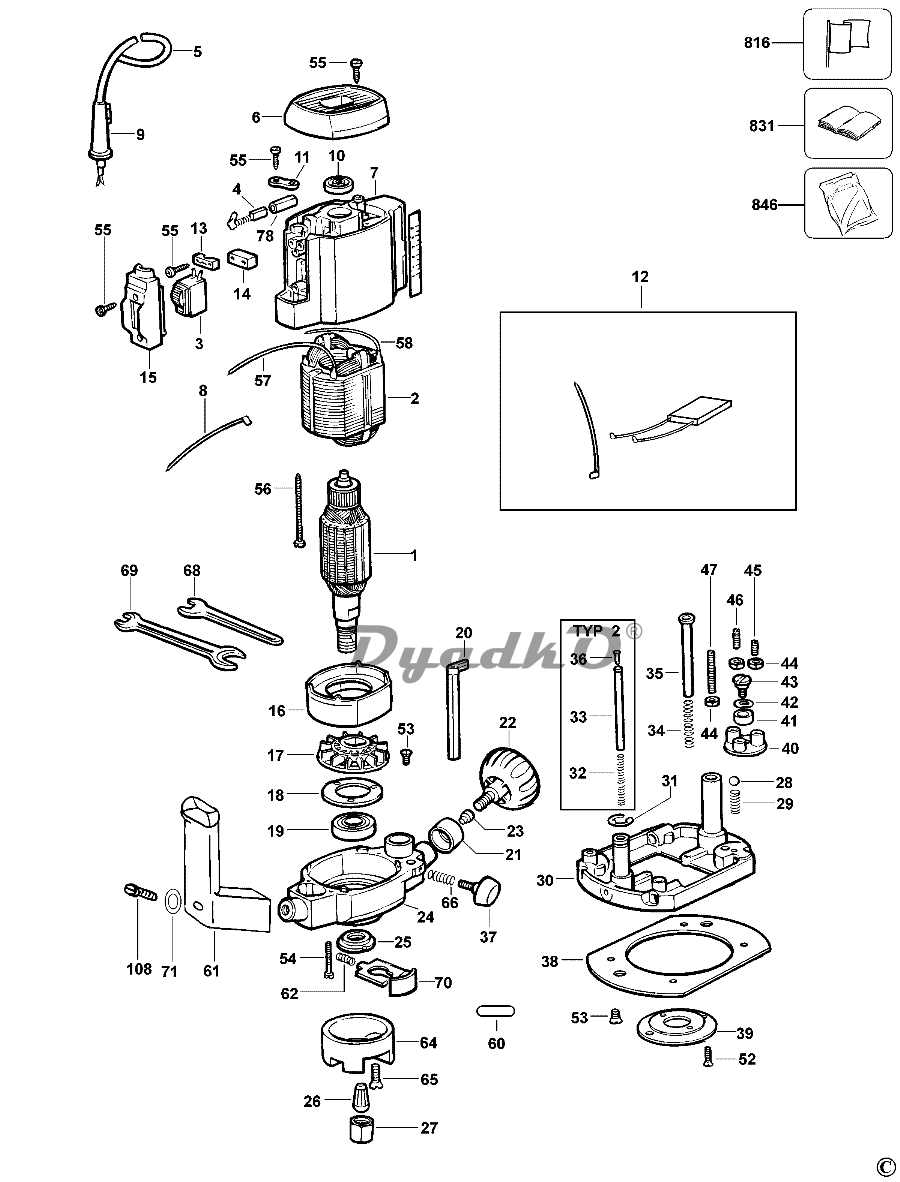

Схема DEWALT D614-04 (Type 1)

3 SCHALTER Black
6 NICHT MEHR LIEFERBAR
7 GEHAEUSE Yellow
9 KABELTUELLE
10 LAGER 608 8x22x7 C3
11 KLAMMER
13 KABELKLEMME
14 NICHT MEHR LIEFERBAR
15 ABDECKUNG
16 NICHT MEHR LIEFERBAR
17 LÜFTER
18 PLATTE
19 KUGELLAGER
20 TIEFENSTOP
21 BUCHSE
22 GRIFF ZSB TYPE 3
22 GRIFF ZSB TYPE 2
22 GRIFF ZSB TYPE 2
22 GRIFF ZSB TYPE 3
23 KNOPF ZSB
24 GEHAEUSE
25 MUTTER TYPE 2
25 MUTTER TYPE 3
26 SPANNHUELSE& MUTTER 1/4\" (6.35mm)
27 SPANNHUELSE& MUTTER 1/4\" (6.35mm)
27 SPANNHUELSE& MUTTER 8mm
28 KUGEL
29 FEDER
30 NICHT MEHR LIEFERBAR
31 SPRENGRING
32 NICHT MEHR LIEFERBAR TYPE 2
33 NICHT MEHR LIEFERBAR TYPE 2
34 FEDER TYPE 3
34 NICHT MEHR LIEFERBAR TYPE 2
35 STANGE
36 NICHT MEHR LIEFERBAR TYPE 2
37 FLUEGELSCHRAUBE
38 NICHT MEHR LIEFERBAR
39 NICHT MEHR LIEFERBAR
40 DREHKOPF
41 UNTERLEGSCHEIBE
42 UNTERLEGSCHEIBE
43 SCHRAUBE TYPE 2
43 SCHRAUBE TYPE 3
44 MUTTER
45 SCHRAUBE (VORL.)
46 SCHRAUBE
47 SCHRAUBE
52 SCHRAUBE M5 x 10 F DIN965 TYPE 2
52 SCHRAUBE M5 x 10 F DIN965 TYPE 3
52 SCHRAUBE M5 x 10 F DIN965 TYPE 2
52 SCHRAUBE M5 x 10 F DIN965 TYPE 3
53 SCHRAUBE M4 x 8
54 SCHRAUBE
55 SCHRAUBE
56 NICHT MEHR LIEFERBAR
60 NICHT MEHR LIEFERBAR D614-04
60 NICHT MEHR LIEFERBAR DW614
61 NICHT MEHR LIEFERBAR
62 DRUCKFEDER
64 ABDECKUNG
65 SCHRAUBE TYPE 2
65 SCHRAUBE TYPE 3
65 SCHRAUBE TYPE 2
65 SCHRAUBE TYPE 3
66 FEDER
68 SCHLUESSEL
69 SCHLUESSEL 13-17MM
70 FESTSTELLKNOPF
71 SCHEIBE M8
108 NICHT MEHR LIEFERBAR TYPE 2
108 NICHT MEHR LIEFERBAR TYPE 3
816 NICHT MEHR LIEFERBAR
831 NICHT MEHR LIEFERBAR
846 NICHT MEHR LIEFERBAR
