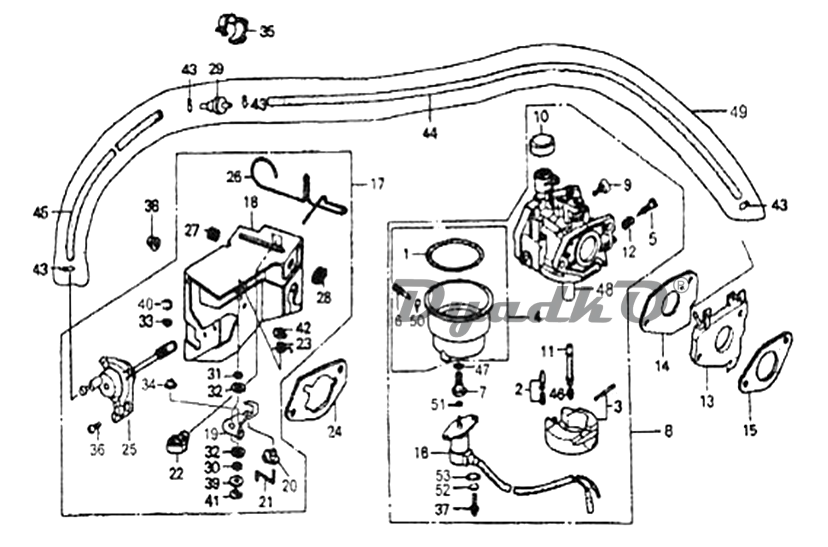

Схема ELITECH БЭС 6500 Е Карбюратор

1 Прокладка поплавковой камеры
2 Клапан поплавка
3 Поплавок
4 Поплавковая камера
5 Винт регулировочный состава смеси
6 Винт дренажный
7 Болт фланцевый
8 Карбюратор в сборе
9 Винт регулировочный оборотов холостого хода
10 Пылезащитный чехол
11 Форсунка
12 Пружина винта регулировочного
13 Теплоизолятор карбюратора
14 Прокладка карбюратора
15 Прокладка теплоизолятора
16 Магнитный клапан
17 Воздушная заслонка в сборе
18 Кронштейн
19 Воздушная заслонка
20 Сочленение стержня воздушной заслонки
21 Стержень воздушной заслонки
22 Стопор стержня
23 Пружина заслонки
24 Прокладка фильтра воздушного
25 Стержень клапана регулировочного
26 Тяга воздушной заслонки
27 Шайба резиновая заслонки А
28 Шайба резиновая заслонки Б
29 Обратный клапан
30 Шайба A
31 Шайба B
32 Кольцо
33 Шайба C
34 Шайба D
35 Зажим
36 Винт М5х12
37 Винт М5х12
38 Гайка М6
39 Шайба 5мм
40 Шайба 2мм
41 Шайба 4мм
42 Шайба 7мм
43 Зажим
44 Шланг A
45 Шланг B
46 Форсунка
47 Шайба
48 Главная дозирующая система
49 Шланг топливный в сборе
50 Кольцо уплотнительное
51 Шайба пружинная 5мм
52 Шайба плоская 5мм
