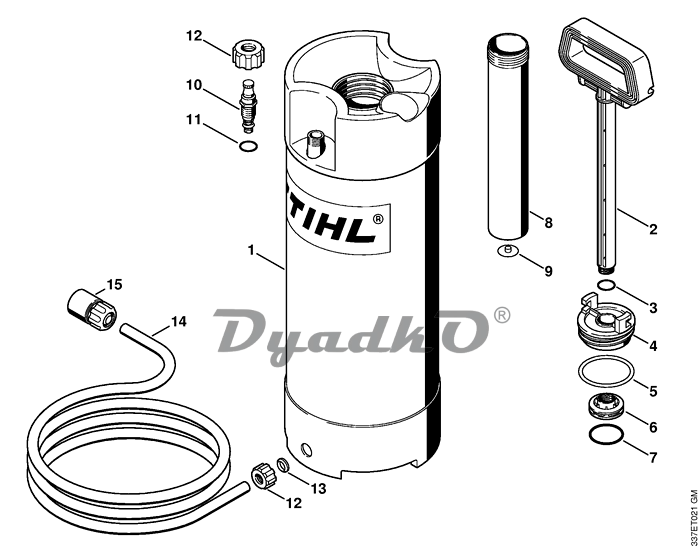

Схема STIHL TS 410, TS 420 M Напорный резерувар для воды (28.2010)
1
Резервуар для воды
☐ 12, 13 (B) ✻
(28.2010)
2
Рукоятка
☐ 3 (B) ✻
(28.2010)
3
Круглое уплотнительное кольцо 14 х 1,78
(B) ✻
(28.2010)
4
Запорное устройство топливного бака
☐ 5 (B) ✻
(28.2010)
5
Круглое уплотнительное кольцо 56,5 х 5,33
(B) ✻
(28.2010)
6
Поршень
☐ 7 (B) ✻
(28.2010)
7
Круглое уплотнительное кольцо 37,5 х 3,15
(B) ✻
(28.2010)
8
Насосная труба
☐ 9 (B) ✻
(28.2010)
9
Клапан
(B) ✻
(28.2010)
10
Клапан
☐ 11 (B) ✻
(28.2010)
11
Круглое уплотнительное кольцо 8,76 х 1,78
(B) ✻
(28.2010)
12
Накидная гайка
(B) ✻
(28.2010)
13
Вставка
(B) ✻
(28.2010)
14
Шланг 4 м
(B) ✻
(28.2010)
15
Соединительная втулка муфты 1/2″
(B) ✻
(28.2010)
Примечание:
(1)
- TS 410
(2)
- TS 410-Z
(3)
- TS 420
(4)
- TS 420-Z
(5)
- TS 410-A
(6)
- TS 410-AZ
(7)
- TS 420-A
(8)
- TS 420-AZ
☐
- cюда входят номера позиций
✻
- для изделий старого исполнения
(A)
- не изображено на иллюстрации
(B)
- только в виде специальных принадлежностей
(C)
- заводом больше не выпускается
(D)
- не поставляется отдельно как запасная деталь
Резервуар для воды
☐ 1 - 15 (B,C) ✻
(28.2010) USA
Резервуар для воды
☐ 1 - 14 (B,C) ✻
(28.2010)
