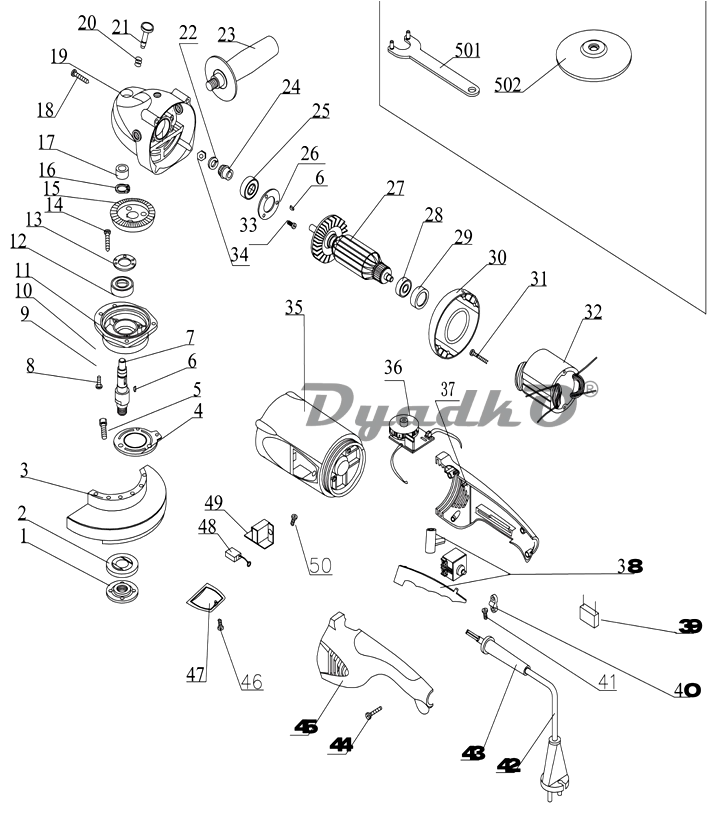

Схема STAYER SAG-125-900

1 Гайка зажимная М14
2 Шайба прижимная D14 Ls17.5
3 Кожух диска
4 Шайба кожуха
5 Винт М4х15 PH2
6 Шпонка 9x4x3
7 Шпиндель
8 Винт М4х17 T20
9 Шайба-гровер D4
10 Шайба D4
11 Крышка корпуса редуктора
12 Подшипник шариковый 6201-2RS (32х12х10)
13 Фиксатор подшипника шпинделя
14, 33 Винт М4х10 PH2 (потай)
15 Шестерня ведомая
16 Кольцо разжимное D9
17 Подшипник игольчатый НК0808 (12х8х8)
18 Саморез 4х32 T20
19 Корпус редуктора
20 Пружина стопора
21 Стопор
22 Шайба-гровер D8
23 Ручка боковая дополнительная
24 Шестерня ведущая под шпонку
25 Подшипник шариковый 6000-2RS (26х10х8)
26 Фиксатор подшипника шпинделя
27 Ротор
28 Подшипник шариковый 627-2RS (22х7х7)
29 Втулка каучуковая
30 Защита статора
31 Саморез 4х68 PH2
32 Статор
34 Гайка М8х1
35 Корпус статора
36 Блок электронный
37 Ручка правая часть
38 Выключатель SM115C 8(8)A 250V~5E4
39 Конденсатор 0,22 мкФ
40 Прижим шнура
41 Саморез 4х18 PH2
42 Шнур сетевой PVC 2x0,75mm² 2m
43 Воротник шнура
44, 46 Саморез 4х16 Т20
45 Ручка левая часть
47 Крышка щеткодержателя
48 Щётка 9х6х11(пара)
49 Щеткодержатель
50 Саморез 3х10 PH1
501 Ключ
502 Диск абразивный
