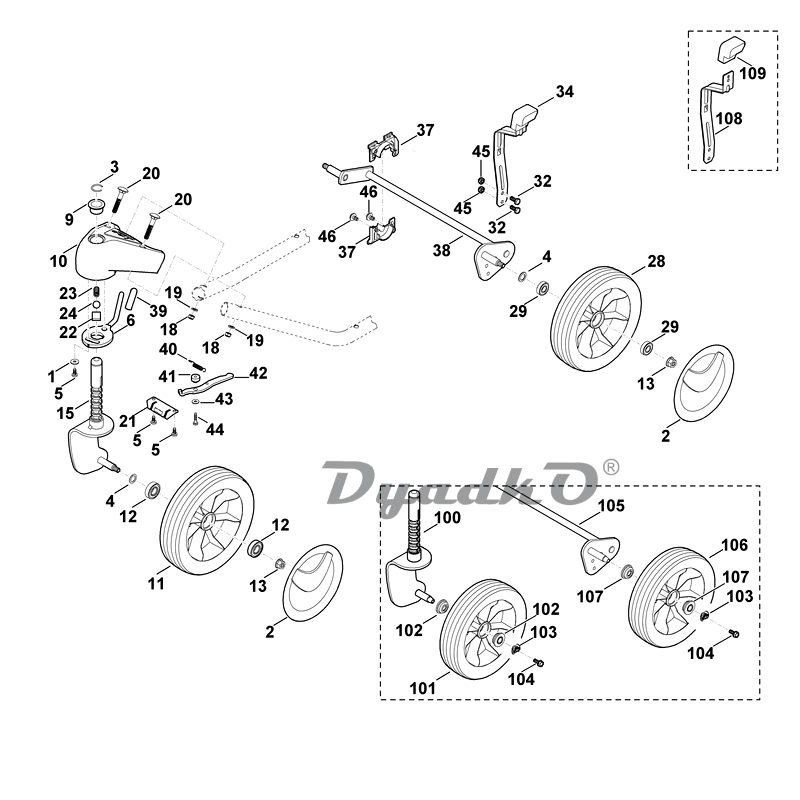

Схема VIKING MB 3 RT, MB 3 RC D Ходовая часть MB 3 RC

1 Шайба 5,3 (2)
2 Колпак колеса (2)
3 Распорная гайка A20 (2)
4 Шайба P12x18x0,5 (2)
5 Самонарезающий винт M5x12 (2)
6 Механизм блокировки (2)
9 Втулка с буртиком (2)
9 Втулка с буртиком (2) ✻ (28.2006)(до серийного номера 4 31 040 064)
10 Регулируемый элемент ☐ 9 (2)
11 Колесо в сборе 200 ☐ 12 (2)
12 Радиальный шарикоподшипник 6001-2RS (2)
12 Радиальный шарикоподшипник 6001-2RS (2) ✻ (50.2009)
13 Шестигранная гайка M8 (2)
15 Вилка колеса (2)
18 Контргайка М8 (2)
18 Шестигранная гайка M8 (2) ✻ (46.2011)(до серийного номера 4 32 821 043)
19 Шайба 8,4 (2)
20 Болт с плоской круглой головкой M8x45 (2)
21 Фиксирующая пластина (2)
22 Проставка (2)
23 Пружина сжатия 7,0x10x20,4 (2)
24 Шар 12,7 (2)
28 Колесо в сборе 200 ☐ 29 (2)
29 Радиальный шарикоподшипник 6001-2RS (2)
29 Радиальный шарикоподшипник 6001-2RS (2) ✻ (50.2009)
32 Винт с шестигранной головкой M6x14 (2)
34 Переводной рычаг в сборе (2)
37 Держатель оси (2)
38 Ось (2)
39 Колпачок (2)
40 Пружина растяжения (2)
41 Втулка подшипника (2)
42 Рычаг (2)
43 Шайба 5,3 (2)
44 Самонарезающий винт M5x25 (2)
45 Шестигранная гайка M6 (2)
46 Самонарезающий винт P5x8 (2) (26.2009) (с серийного номера 4 31 990 940)
100 Вилка колеса (2) ✻ (07.2008)(до серийного номера 4 31 454 495)
101 Колесо ☐ 102 (2) ✻ (07.2008)(до серийного номера 4 31 454 495)
102 Шарикоподшипник 27M-3,6x12 (2) ✻ (07.2008)(до серийного номера 4 31 454 495)
103 Зажимное кольцо (2) ✻ (07.2008)(до серийного номера 4 31 454 495)
104 Самонарезающий винт M6x16 (2) ✻ (07.2008)(до серийного номера 4 31 454 495)
105 Ось (2) ✻ (07.2008)(до серийного номера 4 31 454 495)
106 Колесо ☐ 107 (2) ✻ (07.2008)(до серийного номера 4 31 454 495)
107 Шарикоподшипник 27M-3,6x12 (2) ✻ (07.2008)(до серийного номера 4 31 454 495)
108 Переводной рычаг (2) ✻ (46.2012)(до серийного номера 4 33 394 839)
109 Прием (2) ✻ (46.2012)(до серийного номера 4 33 394 839)
Примечание:

(1) - MB 3 RT
(2) - MB 3 RC
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
