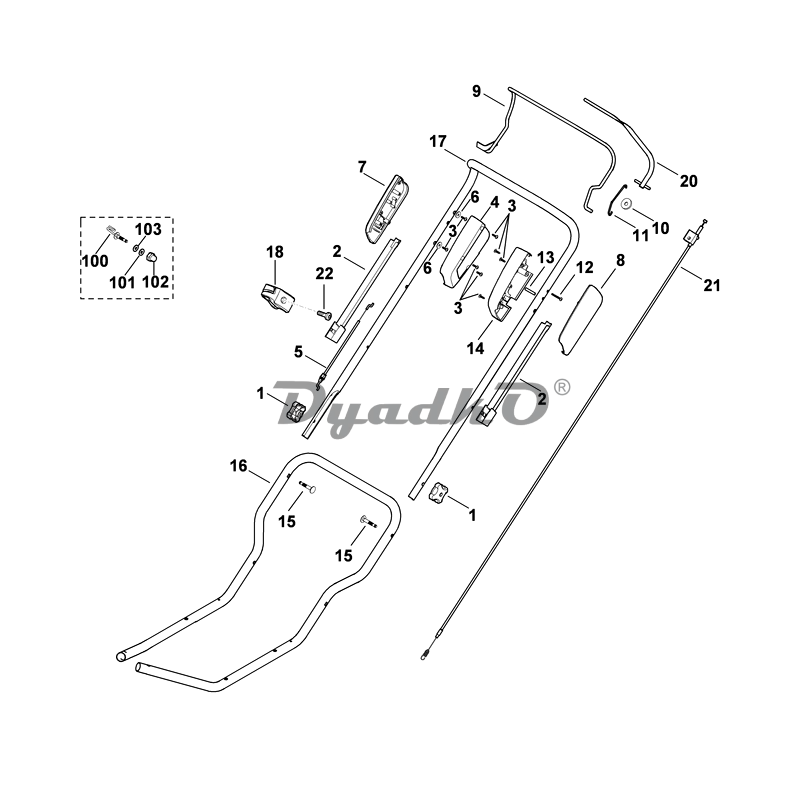

Схема VIKING MB 3 RT, MB 3 RC A Ведущая ручка

1 Поворотная ручка
2 Направляющая слева (1)
2 Направляющая слева (2)
3 Самонарезающий винт P5x16
4 Половина корпуса
5 Трос
5 Трос ✻ (33.2007)(до серийного номера 4 31 388 942)
6 Шайба 5,3
7 Половина корпуса
7 Половина корпуса ✻ (16.2009)(до серийного номера 4 31 894 820)
7 Половина корпуса ✻ (01.2008)(до серийного номера 4 31 432 193)
8 Половина корпуса
9 Рукоятка включения
10 Ролик троса (1)
11 Пружина растяжения (1)
12 Самонарезающий винт P5x35
13 Держатель
14 Половина корпуса (1)
14 Половина корпуса (2)
15 Винт М8х50
15 Винт М8х50 ✻ (89.2011)(до серийного номера 4 33 090 107)
16 Нижняя часть ведущей ручки
17 Верхняя часть ведущей ручки
18 Направляющая троса ☐ 22
20 Рукоятка включения (1)
21 Трос (1)
22 Винт с цилиндрической головкой IS D5x16
100 Направляющая троса ✻ (01.2006)(до серийного номера 4 30 817 414)
101 Шайба 8,4 ✻ (01.2006)(до серийного номера 4 30 817 414)
102 Колпачковая гайка M8 ✻ (01.2006)(до серийного номера 4 30 817 414)
103 Шайба 8,4 ✻ (01.2006)(до серийного номера 4 30 817 414)
Примечание:

(1) - MB 3 RT
(2) - MB 3 RC
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
