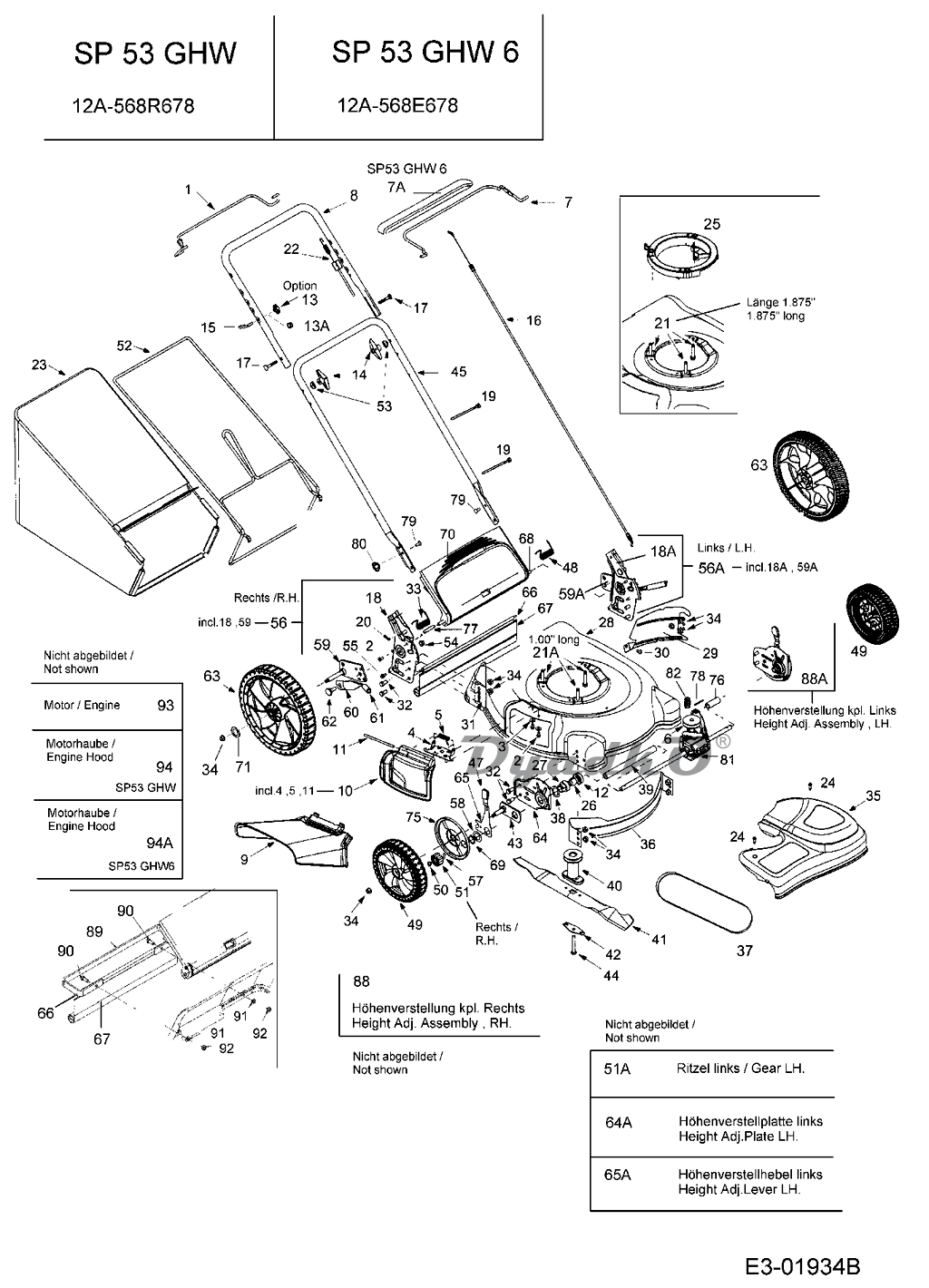

Схема MTD SP 53 GHW 6 (12A-568E678) 2005

1  BAIL:DR:22\" SD DIS
2  SCR:TT:1/4-20:0.500:HXINDWSH
3  WASHER:BLVL:.265 x .750 x .060
4  ADAPTER:DEFLECTOR CHUTE
5  TORSION SPRING .290 ID x 1.68
6  PULLEY-INPUT 58MM DIA COMP.
7A  COVER-BAIL
7  BRAKE BAIL
8  UPPER HANDLE
9  EJECTION FLAP
10  PLUG ASM:MULCH:HINGED
11  PIN:HGE:.250 DIA x 4.8 LG
12  BEARING RETAINER
13A  NUT:FLGLK:1/4-20:GRF:NYLON
13  WING NUT
14  WING NUT
15  BOLT:EYE:1/4-20: BENT ROPE GDE
16  CABLE-BRAKE CLUTCH
17  BOLT:CRG:5/16-18:2.0 CRVD
18A  687-02031 / 987-02031
18  987-02033 s. BG 687-02057!
19  TIE:CBL:3/16:7.0 LG
20  PIN:COT:.072 DIA x 1.13 LG
21A  SCR:TTSEMS:3/8-16:1.000:HXLWSH
21  SCR:TTSEMS:3/8-16:1.875:HXLWSH
22  CABLE:CONT:50.5 SNAPIN FWD
23  GRSBG 21\" 400/500 SER GENERIC
24  FLANGE SCREW .30X.46XTT:#12-24
25  SPCR ASM:ENG:FWD
26  BRG:SLEV:.50ID
27  BEARING SUPPORT
28  DECK ASM-21\" MTD RED
29  BAFFLE-FR
30  TAP SCREW:1/4-14:.625:TRUSTRXI
31  LEITBLECH MULCH
32  HHCS:3/8-16:.75:GR5:STD
33  SPRING-TORSION RH
34  NUT:FLGLK:3/8-16:GRF:TOP LK
35  USE 17058A-0637
36  BAFFLE REAR INNER
37  V-BELT 3LX31.25
38  WASH:WAVE 1.000 x 1.5000 x.029
39  SPACER
40  ADAP:BLADE:21\" ONE PIECE
41  BLADE 21\" MULCHING W/STAR
42  BLADE BELL SUPP. SPRING STEEL
43  PLATE ASM-PIVOT HGT ADJ
44  HHCS:3/8-24:2.50:GR8:SPEC
45  LOWER HANDLE
47  KNOB:ADJ:HEIGHT
48  SPRING-TORSION LH
49  DRIVE WHEEL 8x1.8 GREY
50  RING-SNAP
51A  GEAR:SPUR:14T LH
51  GEAR:SPUR:14T RH
52  FRAME GRASSBAG
53  WASH:SDL:.320 x.93 x.060
54  NUT:FLGLK:3/8-16:GRF:NYLON
55  SCR:TT:1/4-20 x.625:HXINDWH
56A  BRKT ASM-HANDLE LH WITH ADJ
56  BRKT ASM-HANDLE RH WITH ADJ
57  DOWEL PIN:H.G.PROD. 3/16 x 3/4
58  WASHER
59A  ARM ASM PIVOT LH
59  ARM ASM PIVOT RH
60  HEIGHT ADJ LEVER
61  HANDLE GRIP
62  SCR:SHLDR: .500 DIA X .434
63  WHEEL ASM COMP
64A  PLT:ADJ:LH HEIGHT
64  HEIGHT ADJUSTING PLATE RIGHT
65A  LH. ADJUSTING LEVER
65  LEVER-SPRING
66  LINK, PARALLEL
67  TRAILSHIELD
68  ROD, HOPPER BAG (42\" SWEEPER)
69  RING SNAP:1.00 DIA SHAFT
70  DOOR-REAR 21\"
71  WASHER:SPR:.500 x 1.00 x.022
75  CVR:WHL:DUST
76  SPACER
77  spacer
78  PIN:ROLL:5mmx26mm
79  SCR:CRG:1/4-20:.75:GR5
80  WING NUT
81  TRANSMISSION
82  COMPRESSION SPRING
88A  HEIGHT ADJUSTING CPL. LEFT
88  HEIGHT ADJUSTING CPL. RIGHT
89  BRACKET:EXTN 21\" POWDER BLACK
90  SCREW HHCS:5/16-18:.75:GR5:STD
91  WASHER:LOCK:5/16:SPLT:REG
92  NUT:HEX:5/16-18:GR2
93  ENGINE B&S QUANTUM
94A  USE 751B281451
94  SHROUD ENG-BLACK-TIE
