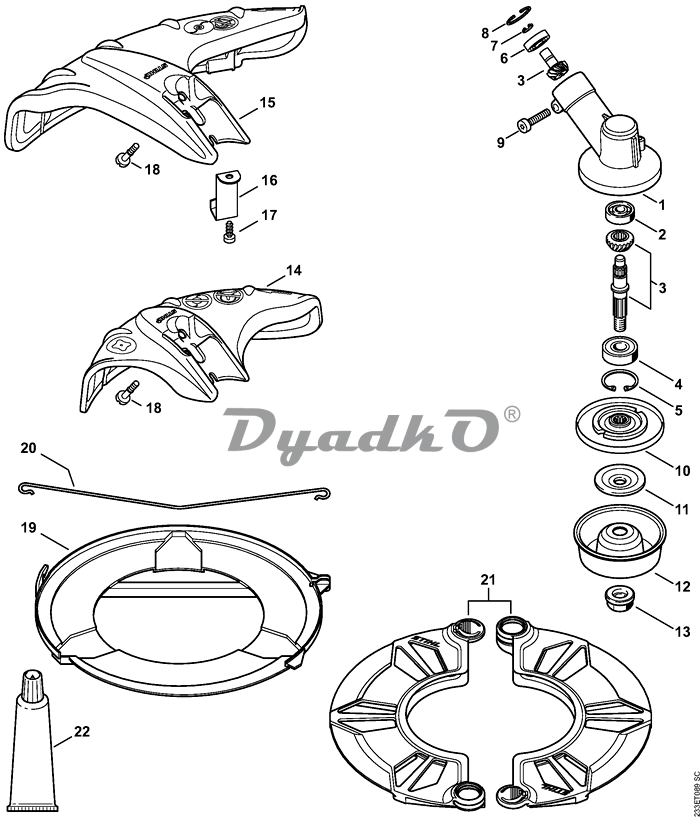

Схема STIHL FS 55, FS 55 C, FS 55 R, FS 55 RC, FS 55 T AD Передача - Защитное приспособление

1 Передача ☐ 1 - 8 (1-4,8-10,12)
2 Радиальный шарикоподшипник 629 (1-4,8-10,12)
3 Набор шестерней (1-4,8-10,12)
4 Радиальный шарикоподшипник 6201-2RS (1-4,8-10,12)
5 Пружинное стопорное кольцо 32 х 1,2 (1-4,8-10,12)
6 Радиальный шарикоподшипник 609-2Z (1-4,8-10,12)
7 Пружинное стопорное кольцо 9 х 1 (1-4,8-10,12)
8 Пружинное стопорное кольцо 24 х 1,2 (1-4,8-10,12)
9 Винт с цилиндрической головкой IS-D6 х 28 (1-4,8-10,12)
10 Нажимной диск (1-4,8-10,12)
11 Нажимная шайба (1-4,8-10,12)
12 Вращающийся диск (1-4,8-10,12)
13 Стопорная гайка с буртиком М10 х 1 левая резьба (1-4,8-10,12)
14 Защитное приспособление ☐ 18 (1-4)
15 Защитное приспособление ☐ 16 - 18 (1-4,8-10,12)
16 Нож для разрезки на мерные длины (1-4,8-10,12)
17 Винт с цилиндрической головкой IS-Р6 х 14 (1-4,8-10,12)
18 Винт IS-М5 х 17 (1-4,8-10,12)
19 Защитное приспособление при транспортировке, Ø 260 (B) ☐ 20
20 Скоба крепления (B)
21 Защитное приспособление при транспортировке (B)
22 Тюбик пластичной смазки 80 g (B)
Примечание:

(1) - FS 55
(2) - FS 55 2-MIX
(3) - FS 55 C-E
(4) - FS 55 C-E Z
(5) - FS 55 C-E DZ
(6) - FS 55-DZ
(7) - FS 55-Z
(8) - FS 55 R
(9) - FS 55 R 2-MIX
(10) - FS 55 RC-E
(11) - FS 55 RC-E DZ
(12) - FS 55 RC-E Z
(13) - FS 55 R-DZ
(14) - FS 55 R-Z
(15) - FS 55 T
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
