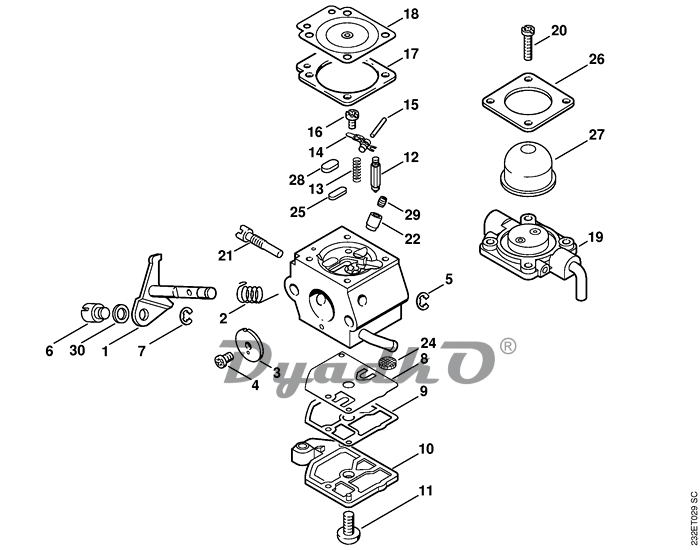

Схема STIHL FS 55, FS 55 C, FS 55 R, FS 55 RC, FS 55 T 0X Карбюратор C1Q-S53A

1 Дроссельный вал с рычагом (1,3-8,10-15) ✻
2 Пружина (1,3-8,10-15) ✻
3 Дроссельная заслонка (1,3-8,10-15) ✻
4 Винт с полукруглой головкой (1,3-8,10-15) ✻
5 Стопорная шайба (1,3-8,10-15) ✻
6 Палец (1,3-8,10-15) ✻
7 Пружинное стопорное кольцо (1,3-8,10-15) ✻
8 Диафрагма насоса (1,3-8,10-15) ✻
9 Уплотнение (1,3-8,10-15) ✻
10 Запорная крышка (1,3-8,10-15) ✻
11 Винт с полупотайной головкой (1,3-8,10-15) ✻
12 Впускная игла (1,3-8,10-15) ✻
13 Пружина (1,3-8,10-15) ✻
14 Впускной регулировочный рычаг (1,3-8,10-15) ✻
15 Ось (1,3-8,10-15) ✻
16 Винт с буртиком (1,3-8,10-15) ✻
17 Уплотнение (1,3-8,10-15) ✻
18 Регулировочная мембрана (1,3-8,10-15) ✻
19 Фланец ☐ 17 - 20, 26 (1,3-8,10-15) ✻
20 Винт (1,3-8,10-15) ✻
21 Регулировочный винт частоты вращения при холостом ходе (1,3-8,10-15) ✻
22 Выпускной клапан (1,3-8,10-15) ✻
24 Сетка фильтра (1,3-8,10-15) ✻
25 Запорная пластина (1,3-8,10-15) ✻
26 Запорная крышка (1,3-8,10-15) ✻
27 Колпачок (1,3-8,10-15) ✻
28 Запорная пластина (1,3-8,10-15) ✻
29 Неподвижное сопло 0.41 (1,3-8,10-15) ✻
30 Шайба (1,3-8,10-15) ✻
Примечание:

(1) - FS 55
(2) - FS 55 2-MIX
(3) - FS 55 C-E
(4) - FS 55 C-E Z
(5) - FS 55 C-E DZ
(6) - FS 55-DZ
(7) - FS 55-Z
(8) - FS 55 R
(9) - FS 55 R 2-MIX
(10) - FS 55 RC-E
(11) - FS 55 RC-E DZ
(12) - FS 55 RC-E Z
(13) - FS 55 R-DZ
(14) - FS 55 R-Z
(15) - FS 55 T
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Комплект - Карбюраторные детали ☐ 8, 9, 17, 18 (1,3-8,10-15) ✻
Карбюратор C1Q-S53A ☐ 1-30 (1,3-8,10-15) ✻
