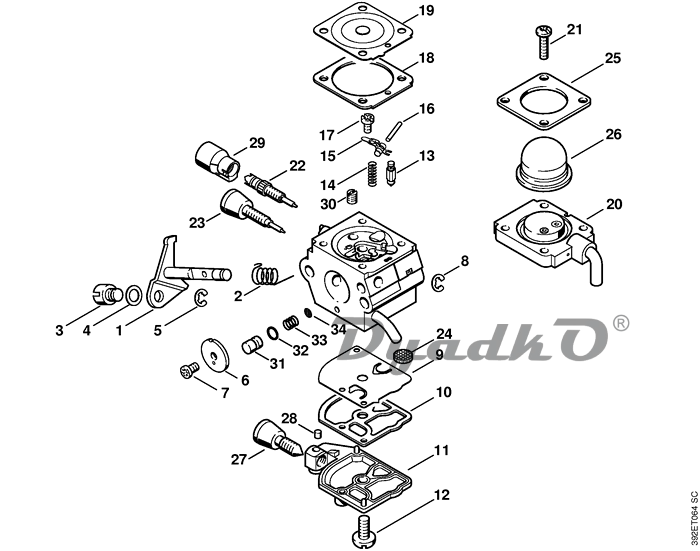

Схема STIHL FS 55, FS 55 C, FS 55 R, FS 55 RC, FS 55 T 0U Карбюратор C1Q-S71 (25.2004)

1 Дроссельный вал с рычагом (1,3-8,10-15) ✻ (25.2004)
2 Пружина (1,3-8,10-15) ✻ (25.2004)
3 Палец (1,3-8,10-15) ✻ (25.2004)
4 Шайба (1,3-8,10-15) ✻ (25.2004)
5 Пружинное стопорное кольцо (1,3-8,10-15) ✻ (25.2004)
6 Дроссельная заслонка (1,3-8,10-15) ✻ (25.2004)
7 Винт с полукруглой головкой (1,3-8,10-15) ✻ (25.2004)
8 Стопорная шайба (1,3-8,10-15) ✻ (25.2004)
9 Диафрагма насоса (1,3-8,10-15) ✻ (25.2004)
10 Уплотнение (1,3-8,10-15) ✻ (25.2004)
11 Запорная крышка (1,3-8,10-15) ✻ (25.2004)
12 Винт с полупотайной головкой (1,3-8,10-15) ✻ (25.2004)
13 Впускная игла (1,3-8,10-15) ✻ (25.2004)
14 Пружина (1,3-8,10-15) ✻ (25.2004)
15 Впускной регулировочный рычаг (1,3-8,10-15) ✻ (25.2004)
16 Ось (1,3-8,10-15) ✻ (25.2004)
17 Винт с буртиком (1,3-8,10-15) ✻ (25.2004)
18 Уплотнение (1,3-8,10-15) ✻ (25.2004)
19 Регулировочная мембрана (1,3-8,10-15) ✻ (25.2004)
20 Фланец (1,3-8,10-15) ✻ (25.2004)
21 Винт (1,3-8,10-15) ✻ (25.2004)
22 Главный регулировочный винт (1,3-8,10-15) ✻ (25.2004)
23 Регулировочный винт частоты вращения при холостом ходе (1,3-8,10-15) ✻ (25.2004)
24 Сетка фильтра (1,3-8,10-15) ✻ (25.2004)
25 Запорная крышка (1,3-8,10-15) ✻ (25.2004)
26 Колпачок (1,3-8,10-15) ✻ (25.2004)
27 Упорный винт настройки холостого хода (1,3-8,10-15) ✻ (25.2004)
28 Зажимная деталь (1,3-8,10-15) ✻ (25.2004)
29 Колпачок (1,3-8,10-15) ✻ (25.2004)
30 Неподвижное сопло 0.39 (1,3-8,10-15) ✻ (25.2004)
31 Поршень насоса (1,3-8,10-15) ✻ (25.2004)
32 Уплотнительное кольцо (1,3-8,10-15) ✻ (25.2004)
33 Пружина (1,3-8,10-15) ✻ (25.2004)
34 Сетка фильтра (1,3-8,10-15) ✻ (25.2004)
Примечание:

(1) - FS 55
(2) - FS 55 2-MIX
(3) - FS 55 C-E
(4) - FS 55 C-E Z
(5) - FS 55 C-E DZ
(6) - FS 55-DZ
(7) - FS 55-Z
(8) - FS 55 R
(9) - FS 55 R 2-MIX
(10) - FS 55 RC-E
(11) - FS 55 RC-E DZ
(12) - FS 55 RC-E Z
(13) - FS 55 R-DZ
(14) - FS 55 R-Z
(15) - FS 55 T
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Комплект - Карбюраторные детали ☐ 9, 10, 18 - 20 (1,3-8,10-15) ✻ (25.2004)
Карбюратор C1Q-S71 (C) ☐ 1 - 34 (1,3-8,10-15) ✻ (25.2004)
