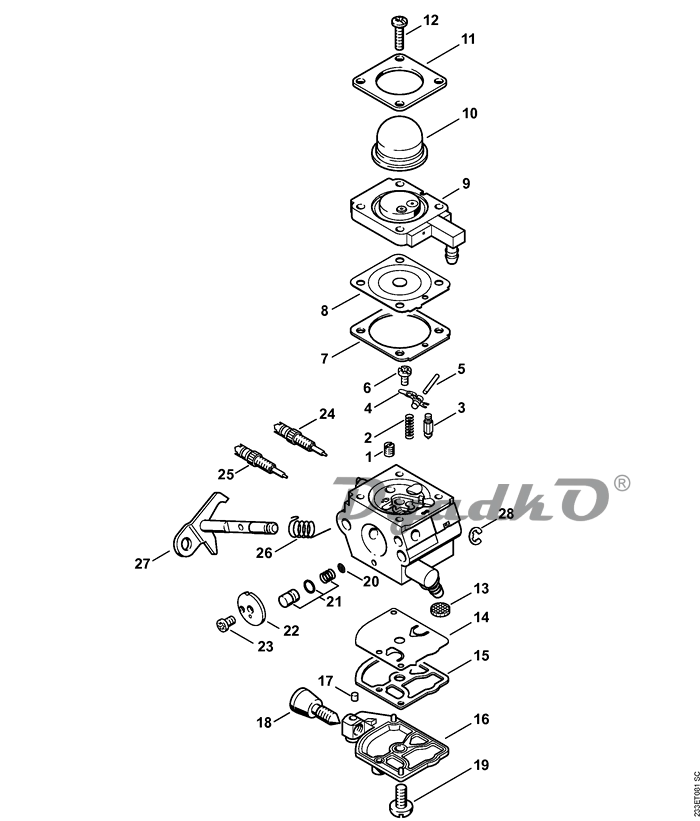

Схема STIHL FS 55, FS 55 C, FS 55 R, FS 55 RC, FS 55 T 0O Карбюратор C1Q-S265B

1 Неподвижное сопло 0.39 (1,3,4,8,10,12)
2 Пружина (1,3,4,8,10,12)
3 Впускная игла (1,3,4,8,10,12)
4 Впускной регулировочный рычаг (1,3,4,8,10,12)
5 Ось (1,3,4,8,10,12)
6 Винт с буртиком (1,3,4,8,10,12)
7 Уплотнение (1,3,4,8,10,12)
8 Регулировочная мембрана (1,3,4,8,10,12)
9 Фланец (1,3,4,8,10,12)
10 Колпачок (1,3,4,8,10,12)
11 Запорная крышка (1,3,4,8,10,12)
12 Винт (1,3,4,8,10,12)
13 Сетка фильтра (1,3,4,8,10,12)
14 Диафрагма насоса (1,3,4,8,10,12)
15 Уплотнение (1,3,4,8,10,12)
16 Запорная крышка (1,3,4,8,10,12)
17 Зажимная деталь (1,3,4,8,10,12)
18 Упорный винт настройки холостого хода (1,3,4,8,10,12)
19 Винт с полупотайной головкой (1,3,4,8,10,12)
20 Сетка фильтра (1,3,4,8,10,12)
21 Комплект - Поршень насоса (1,3,4,8,10,12)
22 Дроссельная заслонка (1,3,4,8,10,12)
23 Винт с полукруглой головкой (1,3,4,8,10,12)
24 Главный регулировочный винт (1,3,4,8,10,12)
25 Регулировочный винт частоты вращения при холостом ходе (1,3,4,8,10,12)
26 Пружина (1,3,4,8,10,12)
27 Дроссельный вал с рычагом (1,3,4,8,10,12)
28 Стопорная шайба (1,3,4,8,10,12)
Примечание:

(1) - FS 55
(2) - FS 55 2-MIX
(3) - FS 55 C-E
(4) - FS 55 C-E Z
(5) - FS 55 C-E DZ
(6) - FS 55-DZ
(7) - FS 55-Z
(8) - FS 55 R
(9) - FS 55 R 2-MIX
(10) - FS 55 RC-E
(11) - FS 55 RC-E DZ
(12) - FS 55 RC-E Z
(13) - FS 55 R-DZ
(14) - FS 55 R-Z
(15) - FS 55 T
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Комплект - Карбюраторные детали ☐ 7, 8, 14, 15 (1,3,4,8,10,12)
Карбюратор C1Q-S265B ☐ 1 - 28 (1,3,4,8,10,12)
