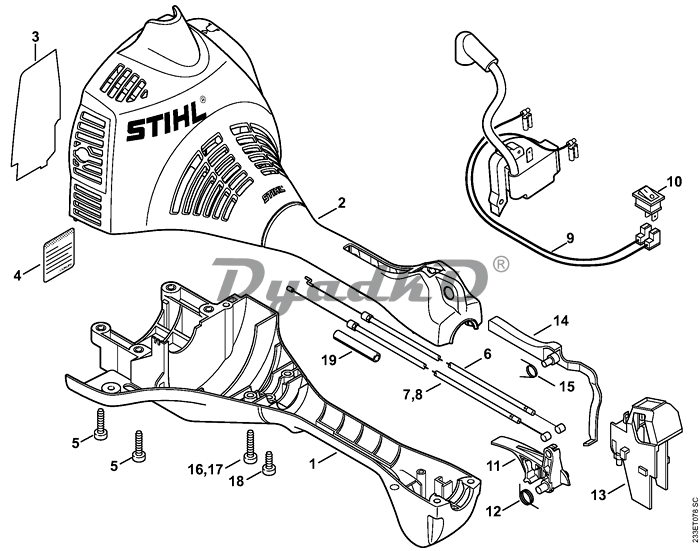

Схема STIHL FS 55, FS 55 C, FS 55 R, FS 55 RC, FS 55 T 0H Картер двигателя (круговая рукоятка)

1 Картер двигателя (8-15)
2 Кожух ☐ 3 (8-15)
3 Отражательная плёнка (11,13,15) ✻ Кат.
4 Предупреждающее указание Защитный экран от искр (14) ✻ USA
5 Винт с цилиндрической головкой IS-D5 х 24 (8-15)
6 Трос управления дроссельной заслонкой (8-10,12)
7 Трос управления дроссельной заслонкой (8-15) ✻ (16.2014)
8 Трос управления дроссельной заслонкой (8-15) ✻ (27.2001)
9 Провод (8-15)
10 Выключатель останова (8-15)
11 Рычаг управления дроссельной заслонкой (8-15)
12 Витая изгибная пружина (8-15)
13 Держатель (8-15)
14 Стопорный рычаг (8-15)
15 Витая изгибная пружина (8-15)
16 Винт с цилиндрической головкой IS-D5 х 24 (8-10,12)
17 Винт с цилиндрической головкой IS-D5 х 24 (8-15) ✻ (50.2013)
18 Винт с цилиндрической головкой IS-D5 х 16 (8-15)
19 Изоляционный шланг (11,13,15) ✻ Кат.
Примечание:

(1) - FS 55
(2) - FS 55 2-MIX
(3) - FS 55 C-E
(4) - FS 55 C-E Z
(5) - FS 55 C-E DZ
(6) - FS 55-DZ
(7) - FS 55-Z
(8) - FS 55 R
(9) - FS 55 R 2-MIX
(10) - FS 55 RC-E
(11) - FS 55 RC-E DZ
(12) - FS 55 RC-E Z
(13) - FS 55 R-DZ
(14) - FS 55 R-Z
(15) - FS 55 T
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
