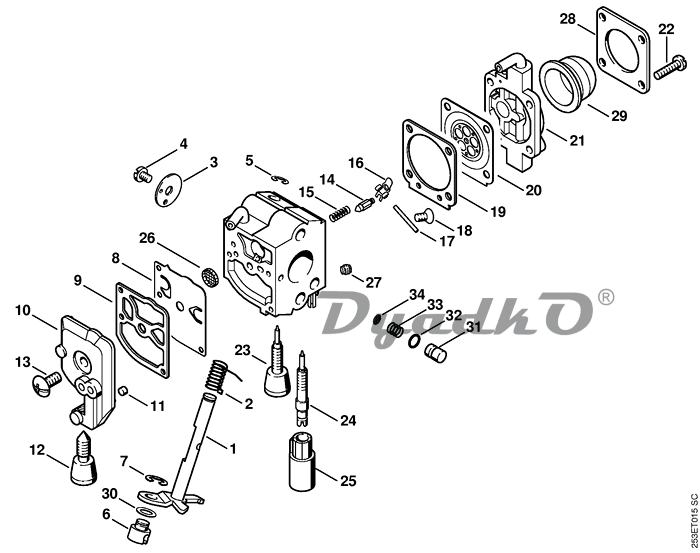

Схема STIHL HS 45 K Карбюратор C1Q-S67

1 Дроссельный вал с рычагом (1,3) ✻ (26.2001), (48.2002)
2 Пружина (1,3) ✻ (26.2001), (48.2002)
3 Дроссельная заслонка (1,3) ✻ (26.2001), (48.2002)
4 Винт с полукруглой головкой (1,3) ✻ (26.2001), (48.2002)
5 Стопорная шайба (1,3) ✻ (26.2001), (48.2002)
6 Палец (1,3) ✻ (26.2001), (48.2002)
7 Пружинное стопорное кольцо (1,3) ✻ (26.2001), (48.2002)
8 Диафрагма насоса (1,3) ✻ (26.2001), (48.2002)
9 Уплотнение (1,3) ✻ (26.2001), (48.2002)
10 Запорная крышка (1,3) ✻ (26.2001), (48.2002)
11 Зажимная деталь (1,3) ✻ (26.2001), (48.2002)
12 Упорный винт настройки холостого хода (1,3) ✻ (26.2001), (48.2002)
13 Винт с полупотайной головкой (1,3) ✻ (26.2001), (48.2002)
14 Впускная игла (1,3) ✻ (26.2001), (48.2002)
15 Пружина (1,3) ✻ (26.2001), (48.2002)
16 Впускной регулировочный рычаг (1,3) ✻ (26.2001), (48.2002)
17 Ось (1,3) ✻ (26.2001), (48.2002)
18 Винт с буртиком (1,3) ✻ (26.2001), (48.2002)
19 Уплотнение (1,3) ✻ (26.2001), (48.2002)
20 Регулировочная мембрана (1,3) ✻ (26.2001), (48.2002)
21 Фланец (1,3) ✻ (26.2001), (48.2002)
22 Винт (1,3) ✻ (26.2001), (48.2002)
23 Регулировочный винт частоты вращения при холостом ходе (1,3) ✻ (26.2001), (48.2002)
24 Главный регулировочный винт (1,3) ✻ (26.2001), (48.2002)
25 Колпачок (1,3) ✻ (26.2001), (48.2002)
26 Сетка фильтра (1,3) ✻ (26.2001), (48.2002)
27 Неподвижное сопло 0.39 (1,3) ✻ (26.2001), (48.2002)
28 Запорная крышка (1,3) ✻ (26.2001), (48.2002)
29 Колпачок (1,3) ✻ (26.2001), (48.2002)
30 Шайба (1,3) ✻ (26.2001), (48.2002)
31 Поршень насоса (1,3) ✻ (26.2001), (48.2002)
32 Уплотнительное кольцо (1,3) ✻ (26.2001), (48.2002)
33 Пружина (1,3) ✻ (26.2001), (48.2002)
34 Сетка фильтра (1,3) ✻ (26.2001), (48.2002)
Примечание:

(1) - HS 45
(2) - HS 45 2-MIX
(3) - HS 45-Z
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Комплект - Карбюраторные детали ☐ 8, 9, 19, 20 (1,3) ✻ (26.2001), (48.2002)
Карбюратор C1Q-S67 (C) ☐ 1 - 34 (1,3) ✻ (26.2001), (48.2002)
