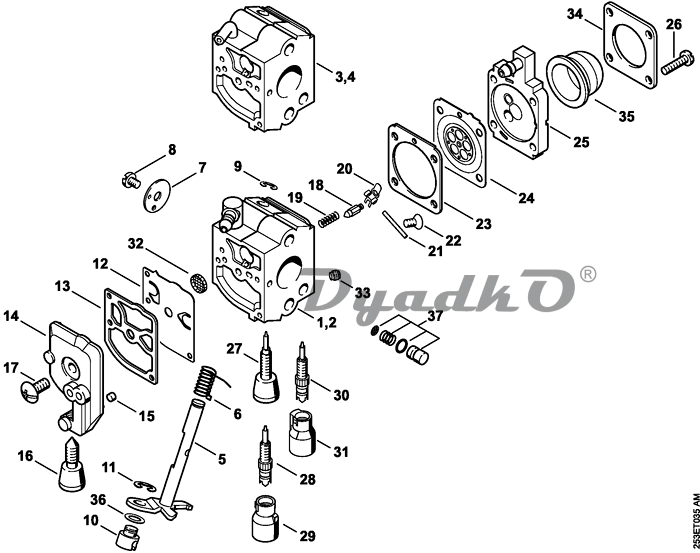

Схема STIHL HS 45 H Карбюратор C1Q-S169B, C1Q-S170A, C1Q-S70A, C1Q-S150

1 Карбюратор C1Q-S169B ☐ 5 - 26, 28 - 37 (1,3) (48.2012)
2 Карбюратор C1Q-S170A ☐ 5 - 27, 30 - 37 (1,3) Можно получить только в Бразилии
3 Карбюратор C1Q-S70A (C) ☐ 5 - 27, 30 - 37 (1,3) ✻ (15.2009)
4 Карбюратор C1Q-S150 (C) ☐ 5 - 27, 30 - 37 (1,3) ✻ (15.2009) Можно получить только в Бразилии
5 Дроссельный вал с рычагом (1,3)
6 Пружина (1,3)
7 Дроссельная заслонка (1,3)
8 Винт с полукруглой головкой (1,3)
9 Стопорная шайба (1,3)
10 Палец (1,3)
11 Пружинное стопорное кольцо (1,3)
12 Диафрагма насоса (1,3)
13 Уплотнение (1,3)
14 Запорная крышка (1,3)
15 Зажимная деталь (1,3)
16 Упорный винт настройки холостого хода (1,3)
17 Винт с полупотайной головкой (1,3)
18 Впускная игла (1,3)
19 Пружина (1,3)
20 Впускной регулировочный рычаг (1,3)
21 Ось (1,3)
22 Винт с буртиком (1,3)
23 Уплотнение (1,3)
24 Регулировочная мембрана (1,3)
25 Фланец (1,3)
26 Винт (1,3)
27 Регулировочный винт частоты вращения при холостом ходе (1,3) (48.2012)
28 Регулировочный винт частоты вращения при холостом ходе ☐ 29 (1,3) (48.2012)
29 Колпачок (1,3) (48.2012)
30 Главный регулировочный винт (1,3)
31 Колпачок (1,3)
32 Сетка фильтра (1,3)
33 Неподвижное сопло 0.39 (1,3)
34 Запорная крышка (1,3)
35 Колпачок (1,3)
36 Шайба (1,3)
37 Комплект - Поршень насоса (1,3)
Комплект - Карбюраторные детали ☐ 12, 13, 23, 24 (1,3)
Примечание:

(1) - HS 45
(2) - HS 45 2-MIX
(3) - HS 45-Z
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
