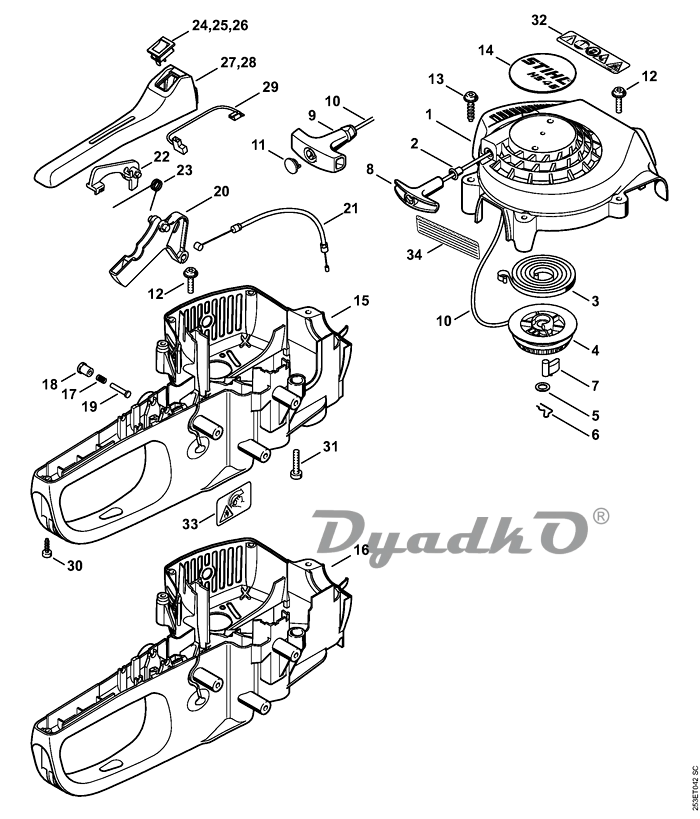

Схема STIHL HS 45 G Пусковое устройство - Корпус рукоятки

1 Корпус вентилятора ☐ 2
2 Заклёпка 6,5 х 0,5 х 8,8
3 Возвратная пружина
4 Тросиковый шкив
5 Шайба
6 Пружина
7 Защёлка
8 Рукоятка
9 Рукоятка ElastoStart, Ø 3 мм ☐ 10, 11 (1) ✻ (57.2013)
10 Пусковой тросик, Ø 3 х 1060 мм
11 Колпачок (1) ✻ (57.2013)
12 Винт IS D5 х 20
13 Винт с цилиндрической головкой IS-P6 х 25
14 Фирменная табличка HS 45
15 Корпус рукоятки
16 Корпус рукоятки (1,3) ✻ (57.2013)
17 Нажимная пружина
18 Ручка управления подачей гоючей смеси при пуске
19 Палец
20 Рычаг управления дроссельной заслонкой
21 Трос управления дроссельной заслонкой
22 Стопорный рычаг
23 Витая изгибная пружина
24 Выключатель останова
25 Выключатель останова ☐ 24, 27 (1,3) ✻ (57.2013)
26 Выключатель останова (1,3) ✻ (57.2013) (до серийного номера 263 568 822)
27 Полукожух рукоятки (57.2013)
28 Полукожух рукоятки ☐ 24, 27 (1,3) ✻
29 Провод короткого замыкания
30 Винт с цилиндрической головкой IS-D4 х 15
31 Винт с цилиндрической головкой IS-D5 х 24
32 Указательная табличка
33 Указательная табличка Запорное устройство топливного бака (3) USA, CDN
34 Предупреждающее указание Защитный экран от искр (3) USA
Примечание:

(1) - HS 45
(2) - HS 45 2-MIX
(3) - HS 45-Z
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Корпус вентилятора с пусковым устройством ☐ 1 - 8, 10 (3) ✻ (57.2013) USA, CND, AUS, NZ
Корпус вентилятора с пусковым устройством ☐ 1 - 7, 9 - 11 (1) ✻ (57.2013)
Пусковой тросик, Ø 3 мм х 30,5 м
Корпус вентилятора с пусковым устройством ☐ 1 - 8, 10
