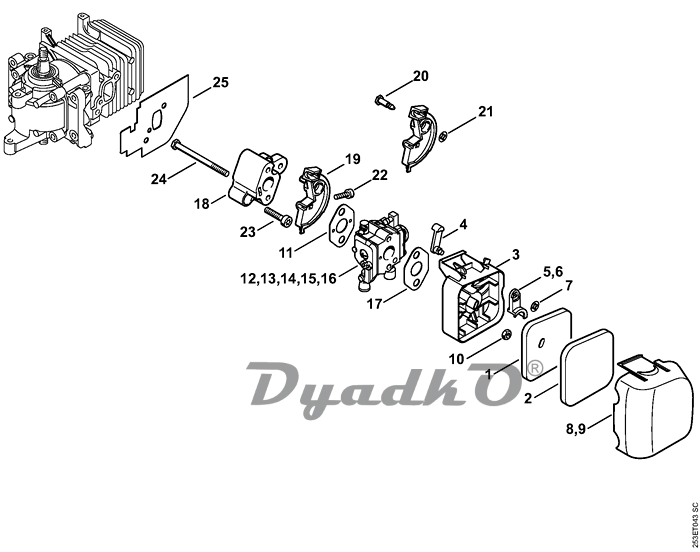

Схема STIHL HS 45 D Воздушный фильтр - Промежуточный фланец

1 Фильтр (1,3)
2 Фильтр грубой очистки (1,3)
3 Корпус фильтра ☐ 1, 2, 4, 5, 7, 8 (1,3)
4 Рычаг (1,3)
5 Воздушная заслонка (дроссель) (1,3)
6 Воздушная заслонка (дроссель) (1,3) ✻ (26.2001)
7 Пружинная гайка 4,0 х 9,65 х 1,8 (1,3)
8 Крышка фильтра (1,3) (48.2012)
9 Крышка фильтра (1,3) ✻ (26.2001)
10 Шестигранная гайка М5 (1,3)
11 Уплотнение (1,3)
12 Карбюратор C1Q-S169B (1,3) (15.2009),(30.2008),(48.2012)
13 Карбюратор C1Q-S170A (1,3) Можно получить только в Бразилии
14 Карбюратор C1Q-S67 (C) (1,3) ✻ (26.2001),(48.2002)
15 Карбюратор C1Q-S54A (1,3) ✻ (26.2001) (с серийного номера 1 48 411 908)
16 Карбюратор C1Q-S49B (C) (1,3) ✻ (26.2001)
17 Уплотнение (1,3)
18 Промежуточный фланец (1,3)
19 Зажимный элемент (1,3)
20 Палец (1,3) ✻ (26.2001)
21 Пружинная гайка 4,0 х 9,65 х 1,8 (1,3) ✻ (26.2001)
22 Винт с цилиндрической головкой IS М4 х 16 (1,3)
23 Винт с цилиндрической головкой IS-D5 х 24 (1,3)
24 Винт с шестигранной головкой М5 х 65 (1,3)
25 Уплотнение (1,3)
Набор уплотнений (B) ☐ 11, 17, 25 (1,3)
Примечание:

(1) - HS 45
(2) - HS 45 2-MIX
(3) - HS 45-Z
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
